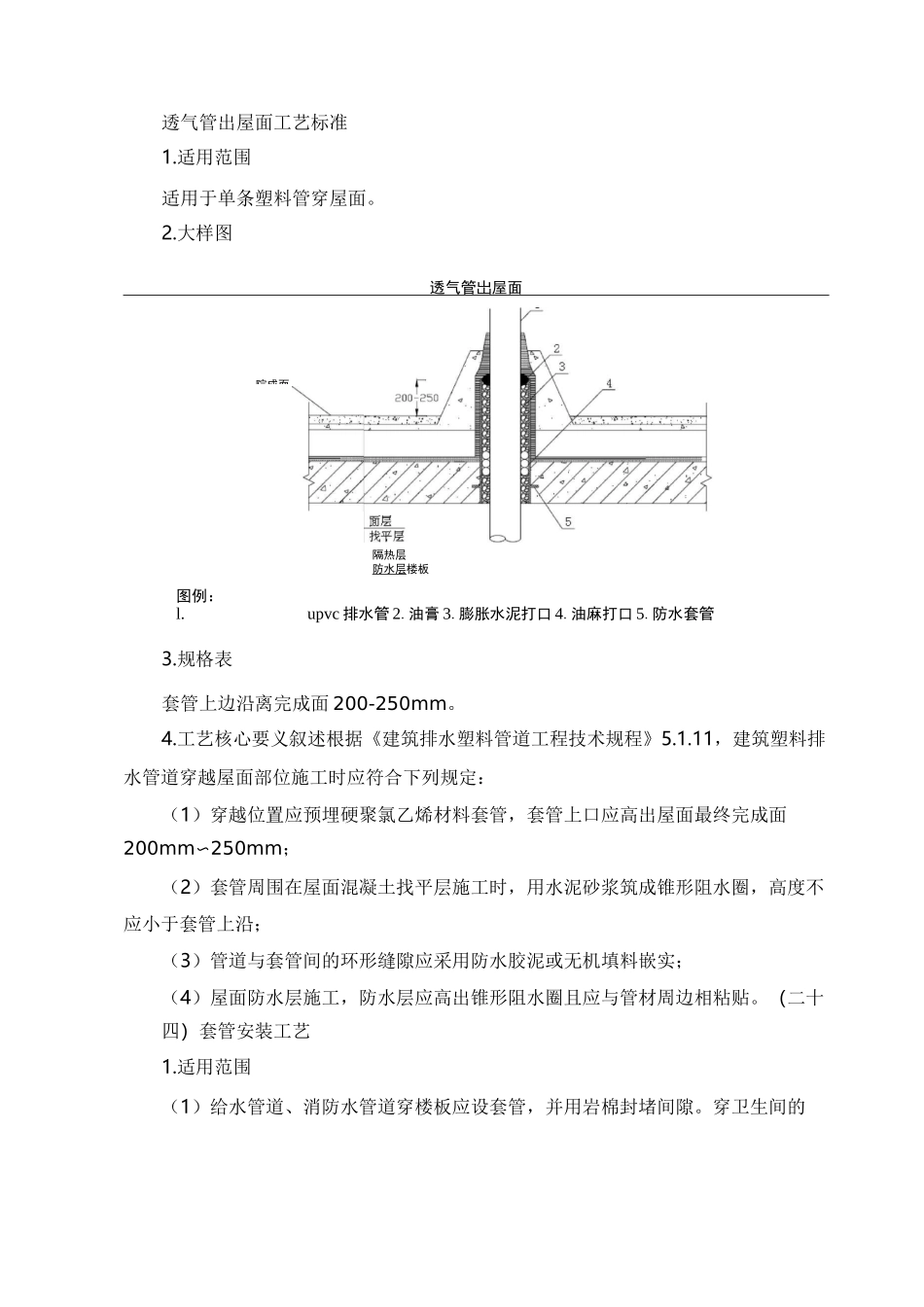

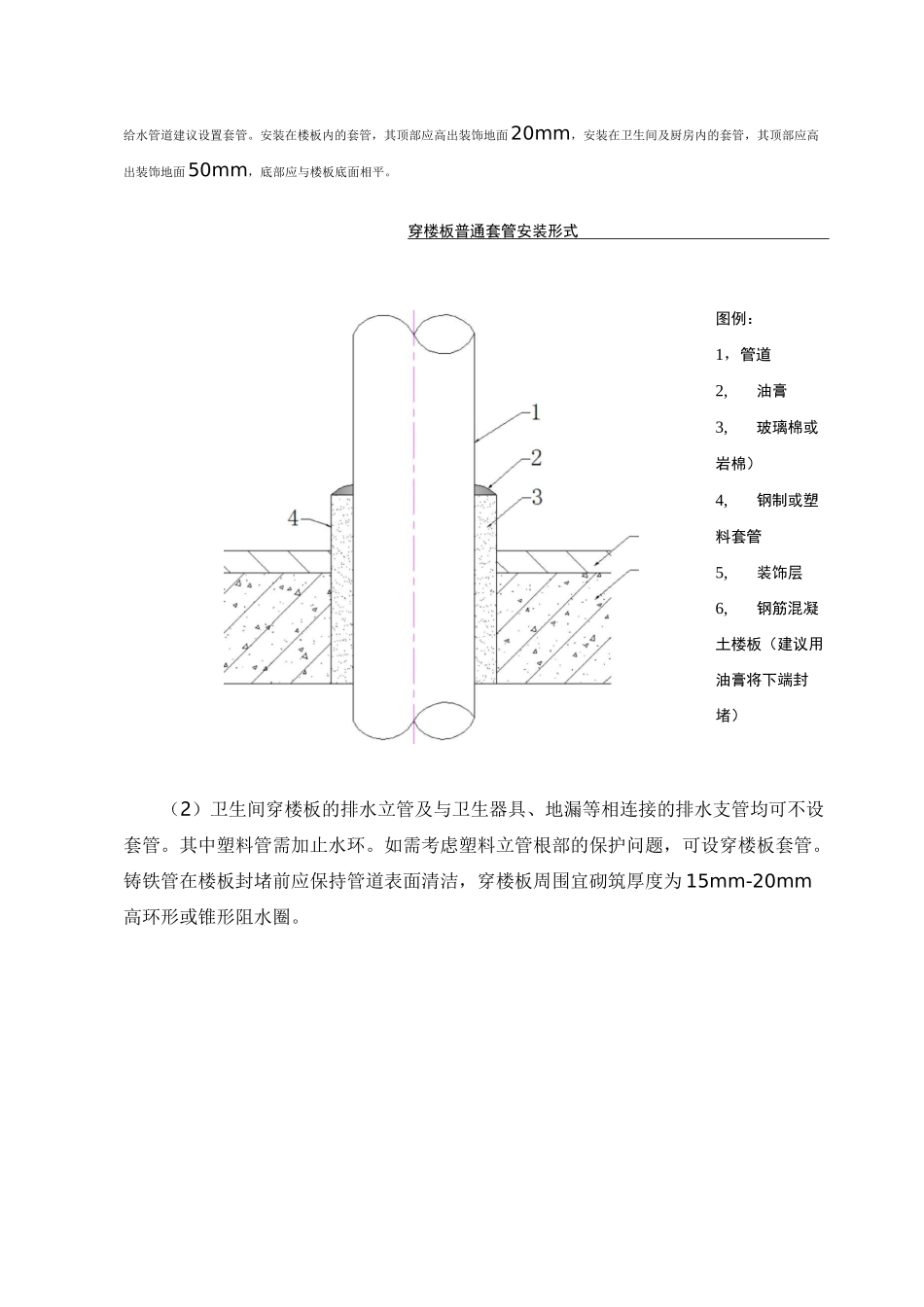

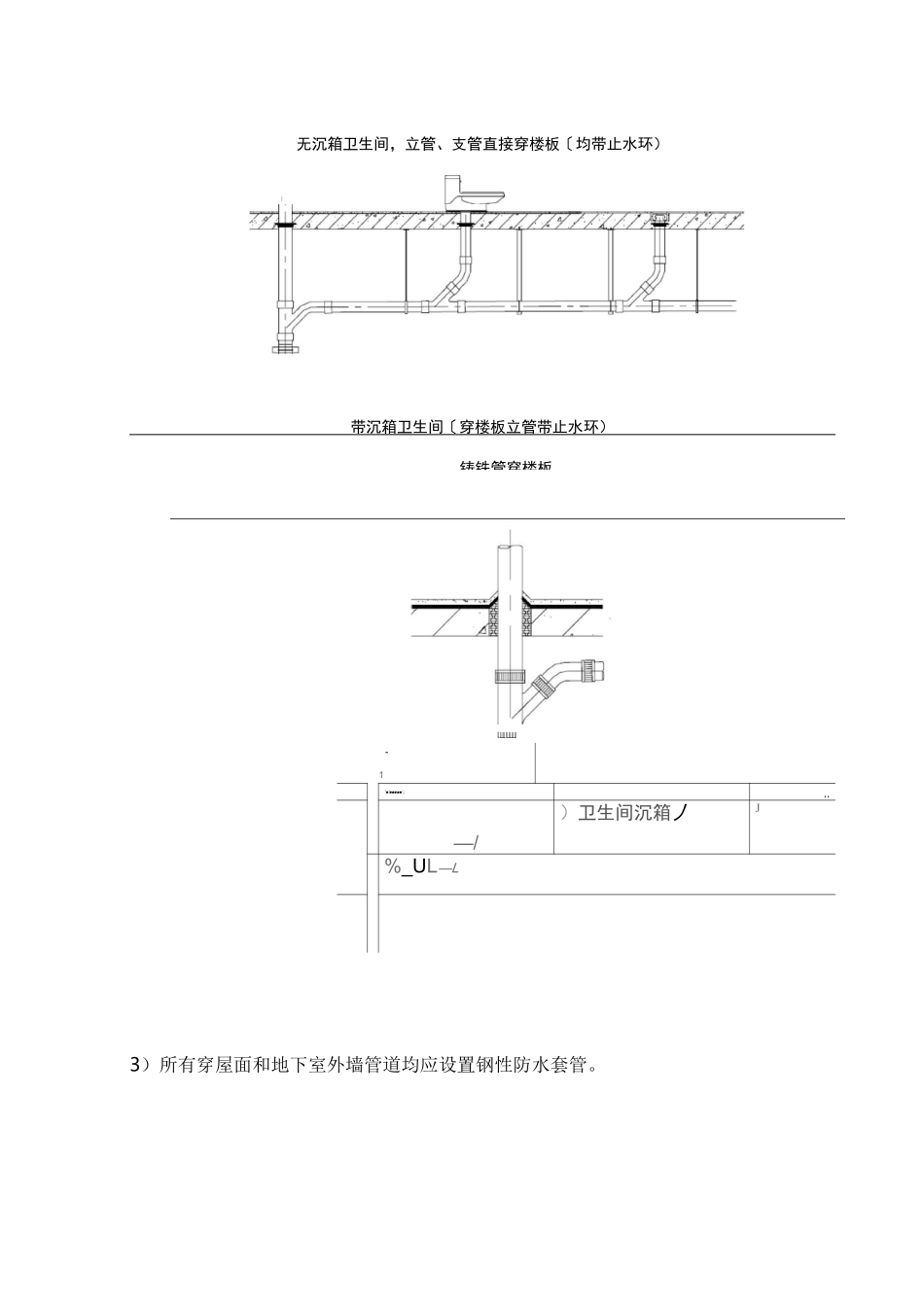

院成面透气管出屋面工艺标准1.适用范围适用于单条塑料管穿屋面。2.大样图透气管岀屋面图例:l.upvc 排水管 2.油膏 3.膨胀水泥打口 4.油麻打口 5.防水套管3.规格表套管上边沿离完成面 200-250mm。4.工艺核心要义叙述根据《建筑排水塑料管道工程技术规程》5.1.11,建筑塑料排水管道穿越屋面部位施工时应符合下列规定:(1)穿越位置应预埋硬聚氯乙烯材料套管,套管上口应高出屋面最终完成面200mm〜250mm;(2)套管周围在屋面混凝土找平层施工时,用水泥砂浆筑成锥形阻水圈,高度不应小于套管上沿;(3)管道与套管间的环形缝隙应采用防水胶泥或无机填料嵌实;(4)屋面防水层施工,防水层应高出锥形阻水圈且应与管材周边相粘贴。(二十四)套管安装工艺1.适用范围(1)给水管道、消防水管道穿楼板应设套管,并用岩棉封堵间隙。穿卫生间的隔热层防水层楼板给水管道建议设置套管。安装在楼板内的套管,其顶部应高出装饰地面20mm,安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平。穿楼板普通套管安装形式图例:1,管道2,油膏3,玻璃棉或岩棉)4,钢制或塑料套管5,装饰层6,钢筋混凝土楼板(建议用油膏将下端封堵)(2)卫生间穿楼板的排水立管及与卫生器具、地漏等相连接的排水支管均可不设套管。其中塑料管需加止水环。如需考虑塑料立管根部的保护问题,可设穿楼板套管。铸铁管在楼板封堵前应保持管道表面清洁,穿楼板周围宜砌筑厚度为 15mm-20mm高环形或锥形阻水圈。无沉箱卫生间,立管、支管直接穿楼板〔均带止水环)带沉箱卫生间〔穿楼板立管带止水环)-1*■'■■■■■:;;..—/)卫生间沉箱丿J%_UL—L3)所有穿屋面和地下室外墙管道均应设置钢性防水套管。铸铁管穿楼板I[||||||||||||4)柔性防水套管一般适用于管道穿过墙壁之处受有震动或有严密防水要求的构筑物。z*////』////-..1图例:1. 法兰套管\\3, 法兰压盖4,螺柱柔性防水套管安装(5)所有穿墙体的管道均应设套管(钢制或塑料),并用不燃材料(推荐岩棉)做防火封堵。1A钢穿防火分区防火墙的形式 B图例:1. 穿防火墙管道2.橡塑保温材料3. 不燃材料(玻璃棉或岩棉)4. 防火墙穿防火分区防火墙的形式 C图例:1. 穿防火墙管道2. 岩棉3. 防火墙穿防火分区防火墙的形式 D图例:1.穿防火墙管道2.保温材料3.不燃材料(玻璃棉或岩棉)4. 防火墙(6)所有穿越井道的管道套管处,应做不低于楼板耐燃强度的防火封堵。非保温管道采用油麻水泥打口。保...
