吊顶内配管技术交底VIP免费

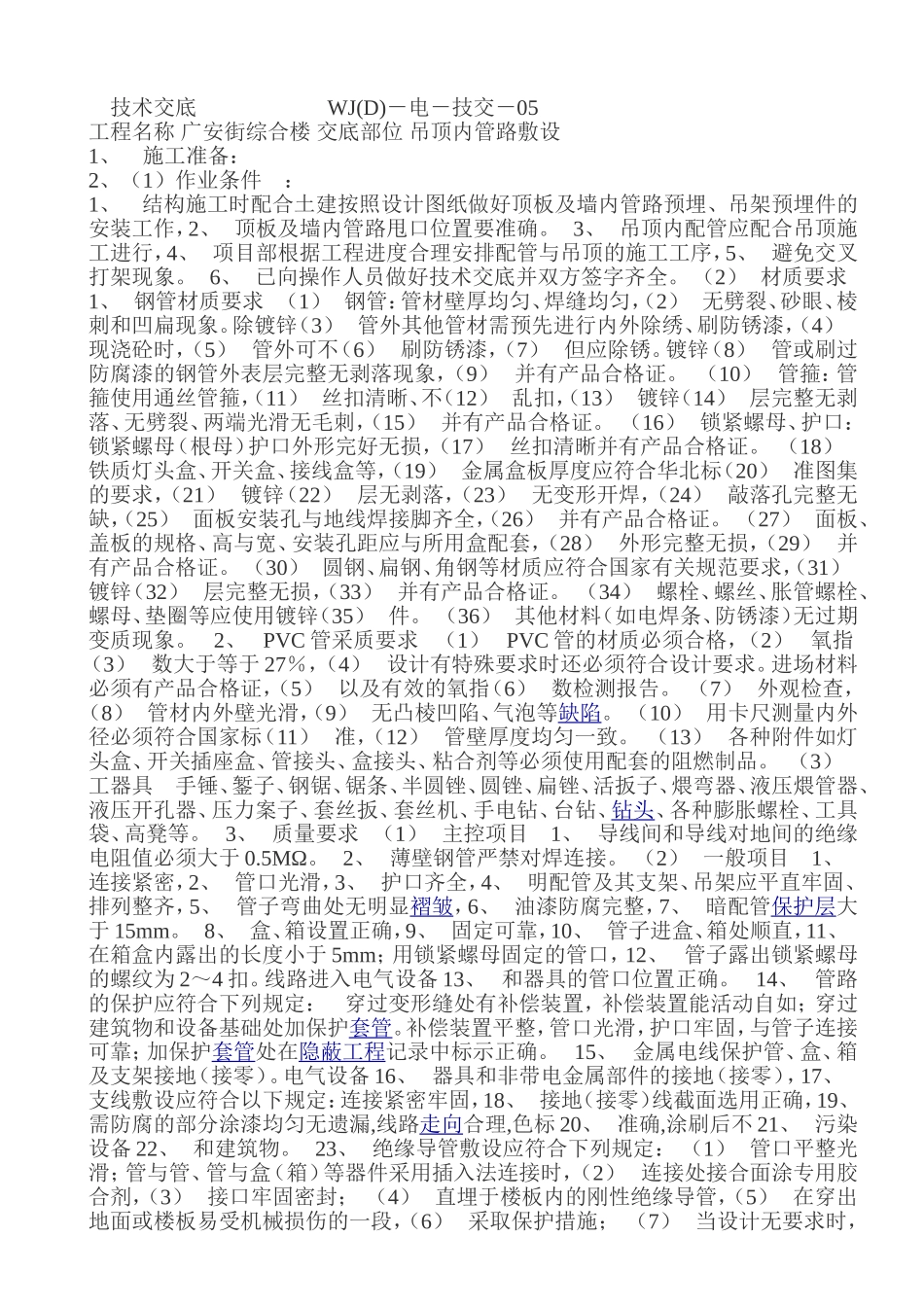

吊顶内配管技术交底_第1页
1/6

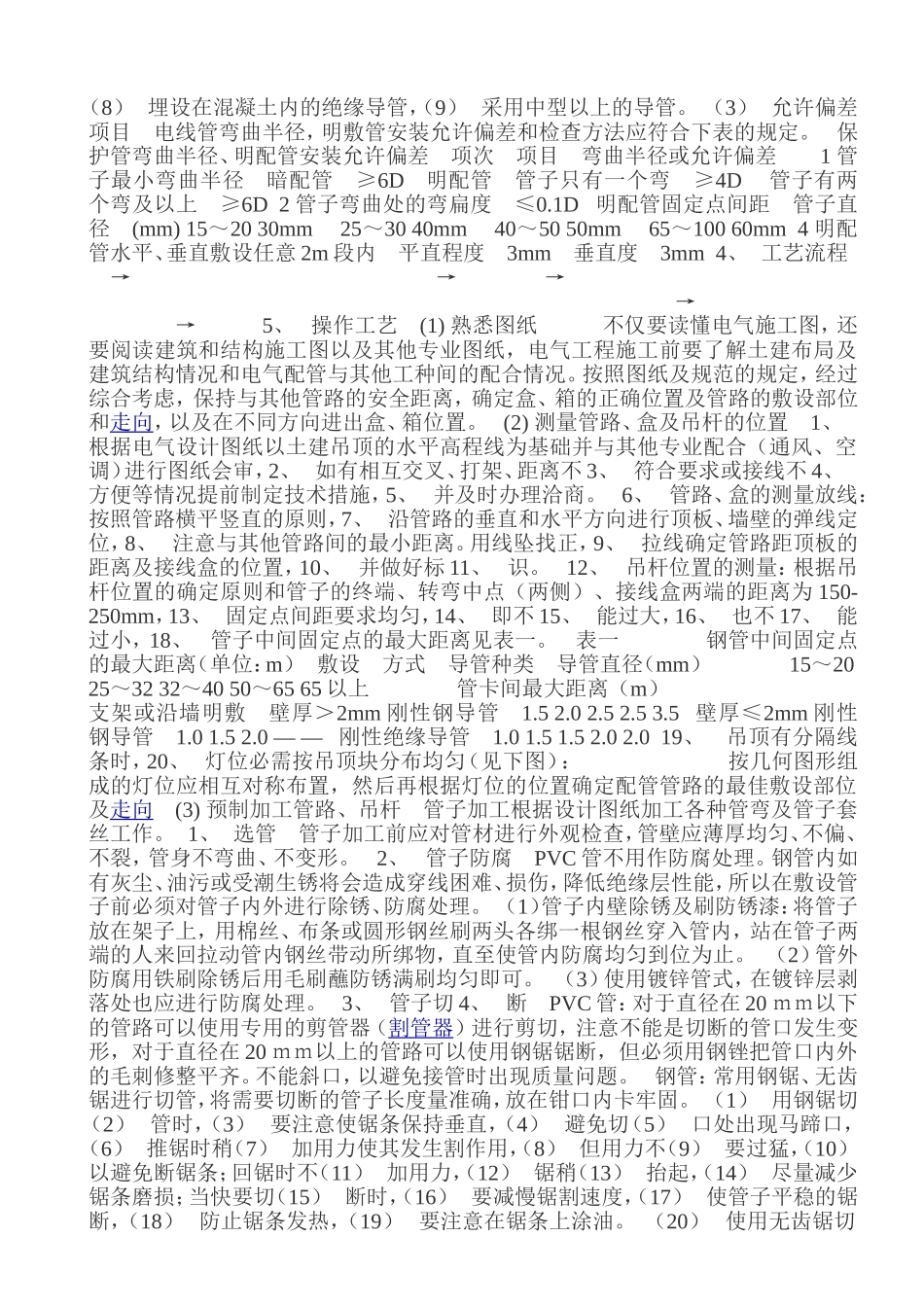

吊顶内配管技术交底_第2页
2/6

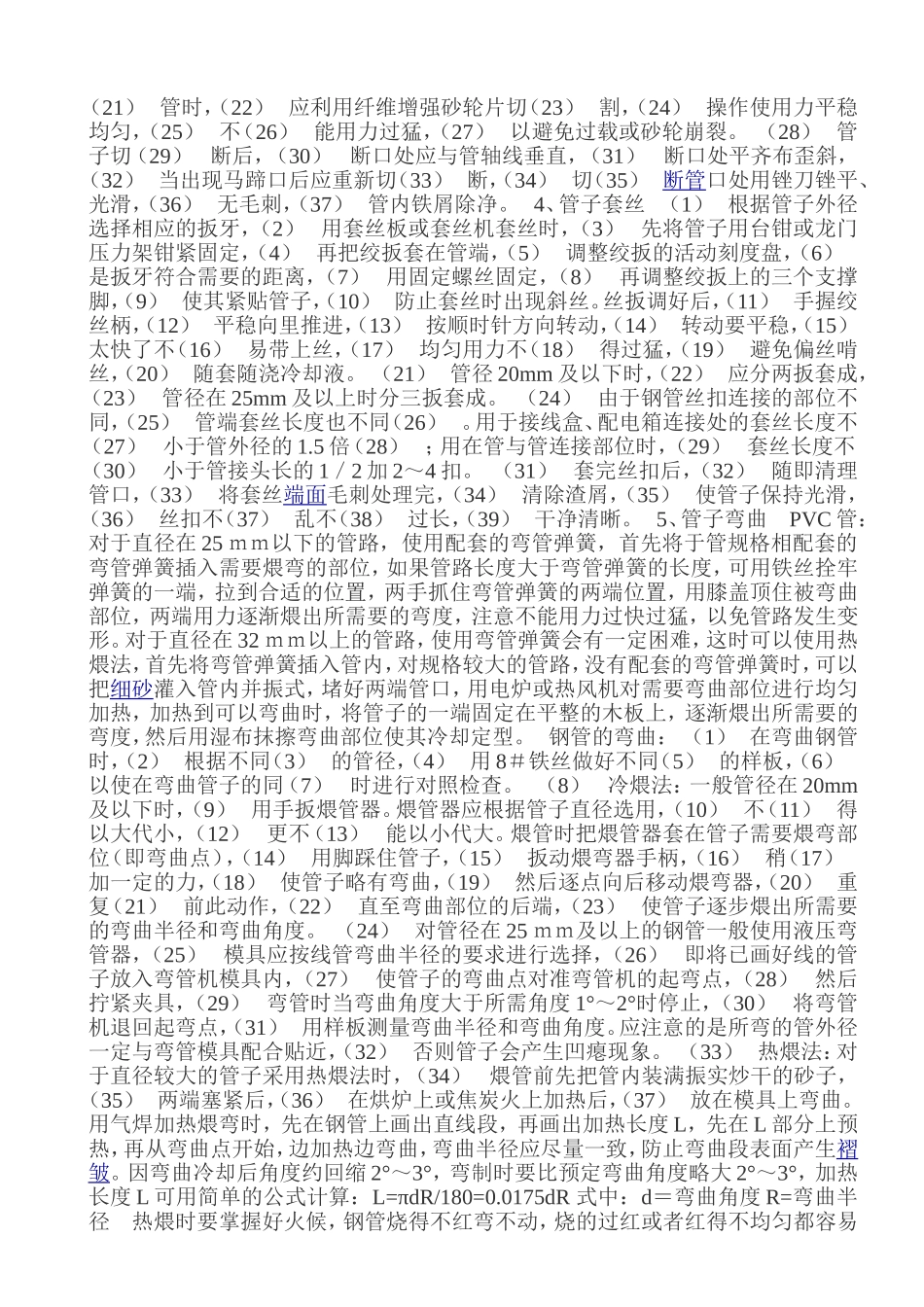

吊顶内配管技术交底_第3页
3/6
技术交底WJ(D)-电-技交-05工程名称广安街综合楼交底部位吊顶内管路敷设1、施工准备:2、(1)作业条件:1、结构施工时配合土建按照设计图纸做好顶板及墙内管路预埋、吊架预埋件的安装工作,2、顶板及墙内管路甩口位置要准确。3、吊顶内配管应配合吊顶施工进行,4、项目部根据工程进度合理安排配管与吊顶的施工工序,5、避免交叉打架现象。6、已向操作人员做好技术交底并双方签字齐全。(2)材质要求1、钢管材质要求(1)钢管:管材壁厚均匀、焊缝均匀,(2)无劈裂、砂眼、棱刺和凹扁现象。除镀锌(3)管外其他管材需预先进行内外除绣、刷防锈漆,(4)现浇砼时,(5)管外可不(6)刷防锈漆,(7)但应除锈。镀锌(8)管或刷过防腐漆的钢管外表层完整无剥落现象,(9)并有产品合格证。(10)管箍:管箍使用通丝管箍,(11)丝扣清晰、不(12)乱扣,(13)镀锌(14)层完整无剥落、无劈裂、两端光滑无毛刺,(15)并有产品合格证。(16)锁紧螺母、护口:锁紧螺母(根母)护口外形完好无损,(17)丝扣清晰并有产品合格证。(18)铁质灯头盒、开关盒、接线盒等,(19)金属盒板厚度应符合华北标(20)准图集的要求,(21)镀锌(22)层无剥落,(23)无变形开焊,(24)敲落孔完整无缺,(25)面板安装孔与地线焊接脚齐全,(26)并有产品合格证。(27)面板、盖板的规格、高与宽、安装孔距应与所用盒配套,(28)外形完整无损,(29)并有产品合格证。(30)圆钢、扁钢、角钢等材质应符合国家有关规范要求,(31)镀锌(32)层完整无损,(33)并有产品合格证。(34)螺栓、螺丝、胀管螺栓、螺母、垫圈等应使用镀锌(35)件。(36)其他材料(如电焊条、防锈漆)无过期变质现象。2、PVC管采质要求(1)PVC管的材质必须合格,(2)氧指(3)数大于等于27%,(4)设计有特殊要求时还必须符合设计要求。进场材料必须有产品合格证,(5)以及有效的氧指(6)数检测报告。(7)外观检查,(8)管材内外壁光滑,(9)无凸棱凹陷、气泡等缺陷。(10)用卡尺测量内外径必须符合国家标(11)准,(12)管壁厚度均匀一致。(13)各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品。(3)工器具手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、活扳子、煨弯器、液压煨管器、液压开孔器、压力案子、套丝扳、套丝机、手电钻、台钻、钻头、各种膨胀螺栓、工具袋、高凳等。3、质量要求(1)主控项目1、导线间和导线对地间的绝缘电阻值必须大于0.5MΩ。2、薄壁钢管严禁对焊连接。(2)一般项目1、连接紧密,2、管口光滑,3、护口齐全,4、明配管及其支架、吊架应平直牢固、排列整齐,5、管子弯曲处无明显褶皱,6、油漆防腐完整,7、暗配管保护层大于15mm。8、盒、箱设置正确,9、固定可靠,10、管子进盒、箱处顺直,11、在箱盒内露出的长度小于5mm;用锁紧螺母固定的管口,12、管子露出锁紧螺母的螺纹为2~4扣。线路进入电气设备13、和器具的管口位置正确。14、管路的保护应符合下列规定:穿过变形缝处有补偿装置,补偿装置能活动自如;穿过建筑物和设备基础处加保护套管。补偿装置平整,管口光滑,护口牢固,与管子连接可靠;加保护套管处在隐蔽工程记录中标示正确。15、金属电线保护管、盒、箱及支架接地(接零)。电气设备16、器具和非带电金属部件的接地(接零),17、支线敷设应符合以下规定:连接紧密牢固,18、接地(接零)线截面选用正确,19、需防腐的部分涂漆均匀无遗漏,线路走向合理,色标20、准确,涂刷后不21、污染设备22、和建筑物。23、绝缘导管敷设应符合下列规定:(1)管口平整光滑;管与管、管与盒(箱)等器件采用插入法连接时,(2)连接处接合面涂专用胶合剂,(3)接口牢固密封;(4)直埋于楼板内的刚性绝缘导管,(5)在穿出地面或楼板易受机械损伤的一段,(6)采取保护措施;(7)当设计无要求时,(8)埋设在混凝土内的绝缘导管,(9)采用中型以上的导管。(3)允许偏差项目电线管弯曲半径,明敷管安装允许偏差和检查方法应符合下表的规定。保护管弯曲半径、明配管安装允许偏差项次项目弯曲半径或允许偏差1管子最小弯曲半径暗配管≥6...
