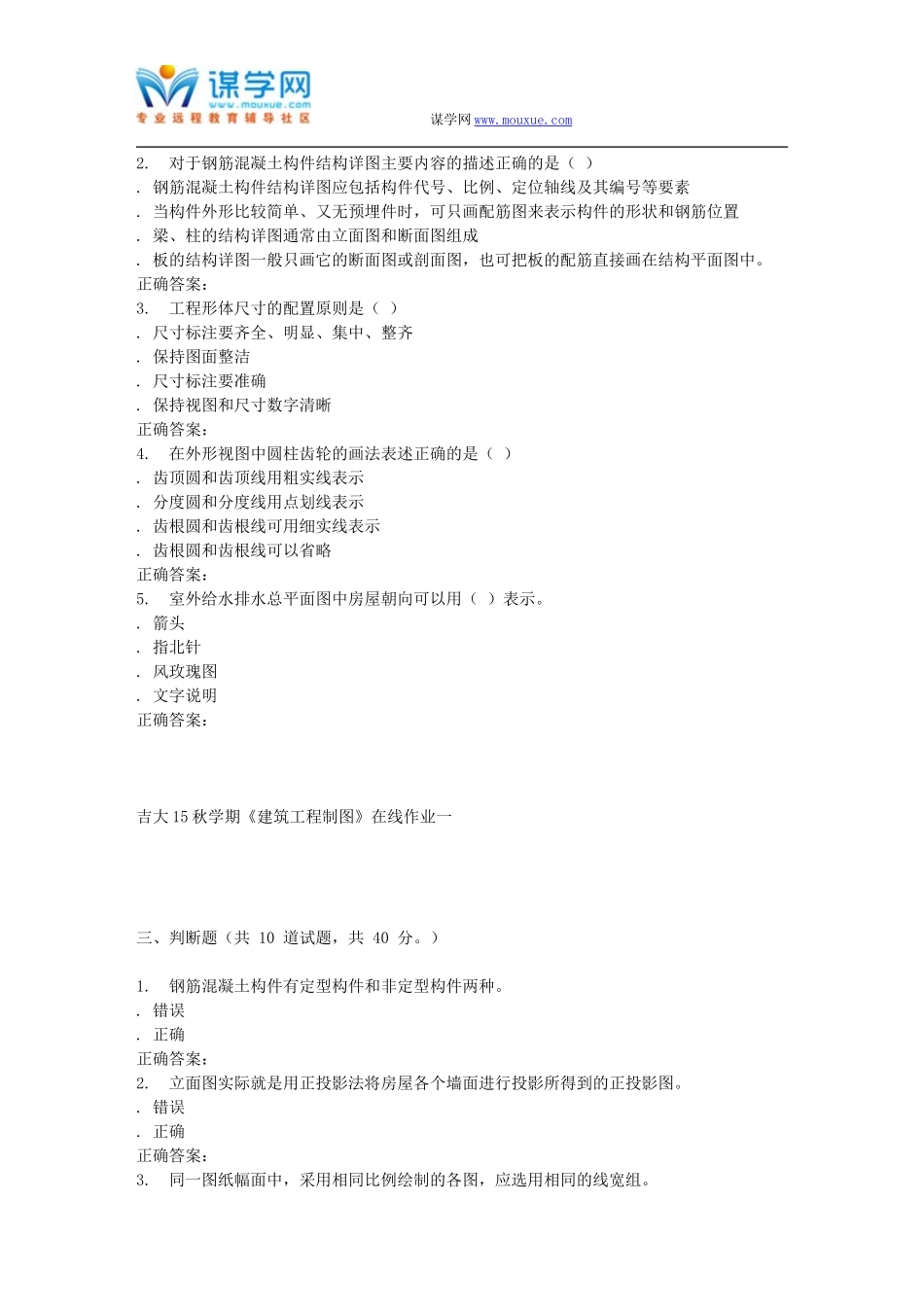

谋学网www.mouxue.com吉大15秋学期《建筑工程制图》在线作业一一、单选题（共10道试题，共40分。）1.在给排水平面图中，符号“—○—”、“—□—”分别表示（）.雨水管、排水管.放水龙头、矩形化粪池.圆形地漏、方形地漏.阀门井、检查井正确答案：2.根据形体分析来标注组合体的尺寸，可分为（）三类。.定形尺寸、定位尺寸、总尺寸.定形尺寸、定性尺寸、总尺寸.局部尺寸、定位尺寸、总尺寸.定形尺寸、定位尺寸、局部尺寸正确答案：3.计算机绘制给排水平面图时，要改变墙身线或其它粗线的命令是（）.HNG.RS.RK.SV正确答案：4.形状比较复杂的工程形体，一般可以把它看作由若干个简单的基本几何体通过叠合、相交或切割等方法组合而成。这种将工程形体分解成基本几何体组成的方法，称为（）.形体组合.形体拆分.形体分析.形体简化正确答案：5.室外给水排水总平面图中建筑物角上的圆点表示（）.建筑物编号.建筑物层数.建筑物高度.建筑物内给排水系统数量正确答案：6.按建筑结构制图标准G/T50105-2001中的规定，“Y-K”表示的是（）.预应力钢筋混凝土支架.预应力钢筋混凝土多孔板.钢筋混凝土屋架谋学网www.mouxue.com.钢筋混凝土挡雨板正确答案：7.建筑平面图标注的外部尺寸包括（）.总尺寸、净空尺寸、轴线尺寸.总尺寸、轴线尺寸、细部尺寸.净空尺寸、细部尺寸、轴线尺寸.总尺寸、净空尺寸、细部尺寸正确答案：8.（）是专门绘制墨线线条图的工具，可画出精确的且具有相同宽度的线条。.针管笔.H铅笔.2铅笔.6H铅笔正确答案：9.在螺纹标注中，“G1”表示的是（）.普通螺纹，通孔直径为1英寸.普通螺纹，通孔直径为1m.圆柱管螺纹，通孔直径为1m.圆柱管螺纹，通孔直径为1英寸正确答案：10.结构施工图一般由（）组成。.基础图、结构详图、钢结构图.上部结构布置图、木结构图、钢结构图.基础图、上部结构布置图.基础图、上部结构布置图、结构详图正确答案：吉大15秋学期《建筑工程制图》在线作业一二、多选题（共5道试题，共20分。）1.uto的基本功能包括（）.绘制图形功能.标注尺寸功能.图形渲染功能.图形打印和输出功能.系统二次开发功能正确答案：谋学网www.mouxue.com2.对于钢筋混凝土构件结构详图主要内容的描述正确的是（）.钢筋混凝土构件结构详图应包括构件代号、比例、定位轴线及其编号等要素.当构件外形比较简单、又无预埋件时，可只画配筋图来表示构件的形状和钢筋位置.梁、柱的结构详图通常由立面图和断面图组成.板的结构详图一般只画它的断面图或剖面图，也可把板的配筋直接画在结构平面图中。正确答案：3.工程形体尺寸的配置原则是（）.尺寸标注要齐全、明显、集中、整齐.保持图面整洁.尺寸标注要准确.保持视图和尺寸数字清晰正确答案：4.在外形视图中圆柱齿轮的画法表述正确的是（）.齿顶圆和齿顶线用粗实线表示.分度圆和分度线用点划线表示.齿根圆和齿根线可用细实线表示.齿根圆和齿根线可以省略正确答案：5.室外给水排水总平面图中房屋朝向可以用（）表示。.箭头.指北针.风玫瑰图.文字说明正确答案：吉大15秋学期《建筑工程制图》在线作业一三、判断题（共10道试题，共40分。）1.钢筋混凝土构件有定型构件和非定型构件两种。.错误.正确正确答案：2.立面图实际就是用正投影法将房屋各个墙面进行投影所得到的正投影图。.错误.正确正确答案：3.同一图纸幅面中，采用相同比例绘制的各图，应选用相同的线宽组。谋学网www.mouxue.com.错误.正确正确答案：4.修剪命令Trim与打断命令rk相似，可将实体的部分删除。.错误.正确正确答案：5.标注圆弧的弧长时，尺寸线应以与该圆弧同心的圆弧线表示，尺寸界线应该平行于该圆弧的弦。.错误.正确正确答案：6.螺纹是指螺丝、螺栓与螺母、螺孔等起连接或传动作用的部分。.错误.正确正确答案：7.建筑总平面图是新设计的建筑物定位、放线和布置施工现场的依据。.错误.正确正确答案：8.根据断面图在视图中的位置，可分为移出断面图、重合断面图和中断断面图三种。.错误.正确正确答案：9.图块是命名了的一组实体，能且只能插入到图中的指定位置。.错误.正确正确答案：10.剖面图是说明建筑物竖向布置的主要依据，因此剖面图主要的尺寸标注方式为标高尺寸。.错误.正确正确答案：谋学网www.mouxue.com
