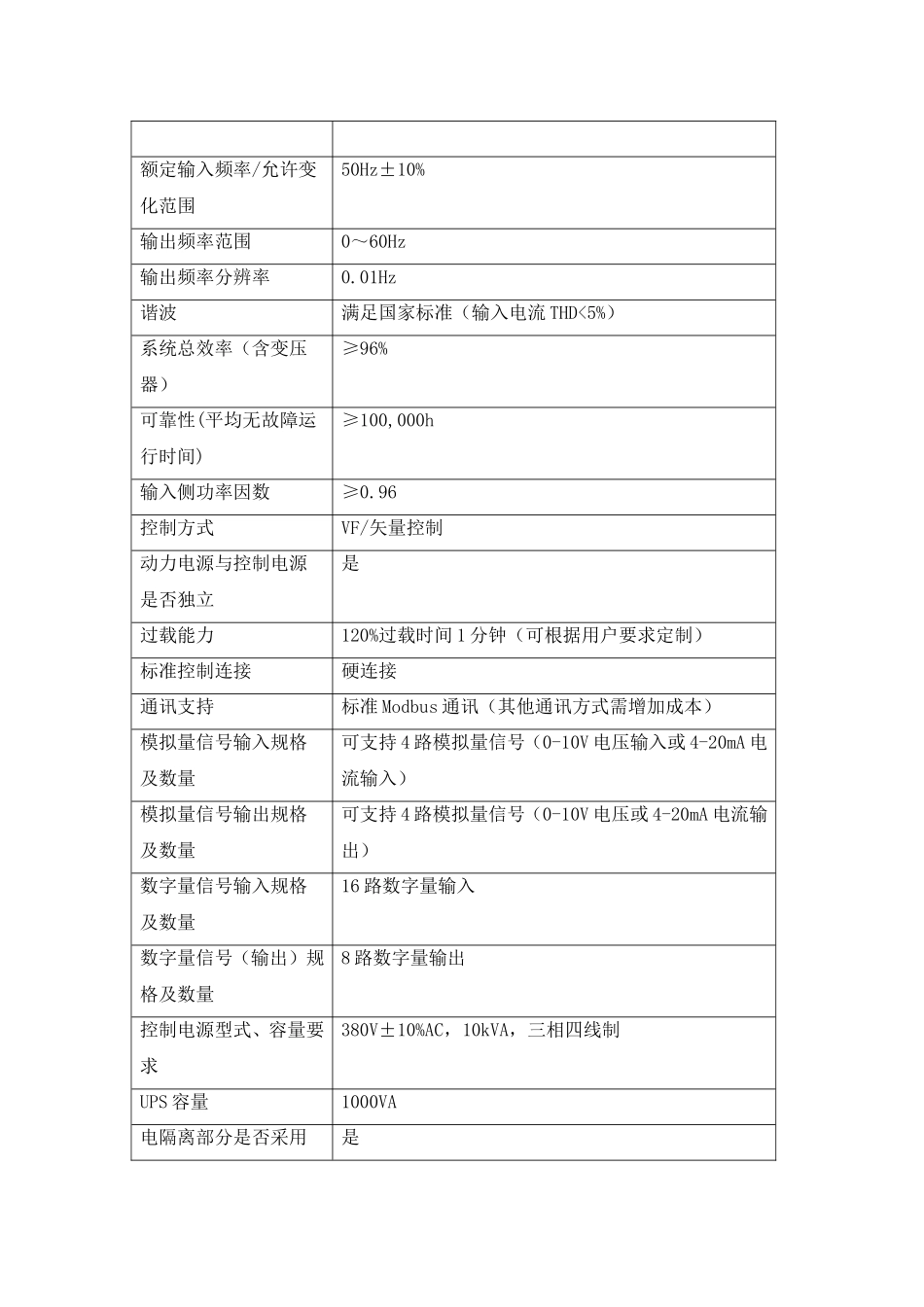

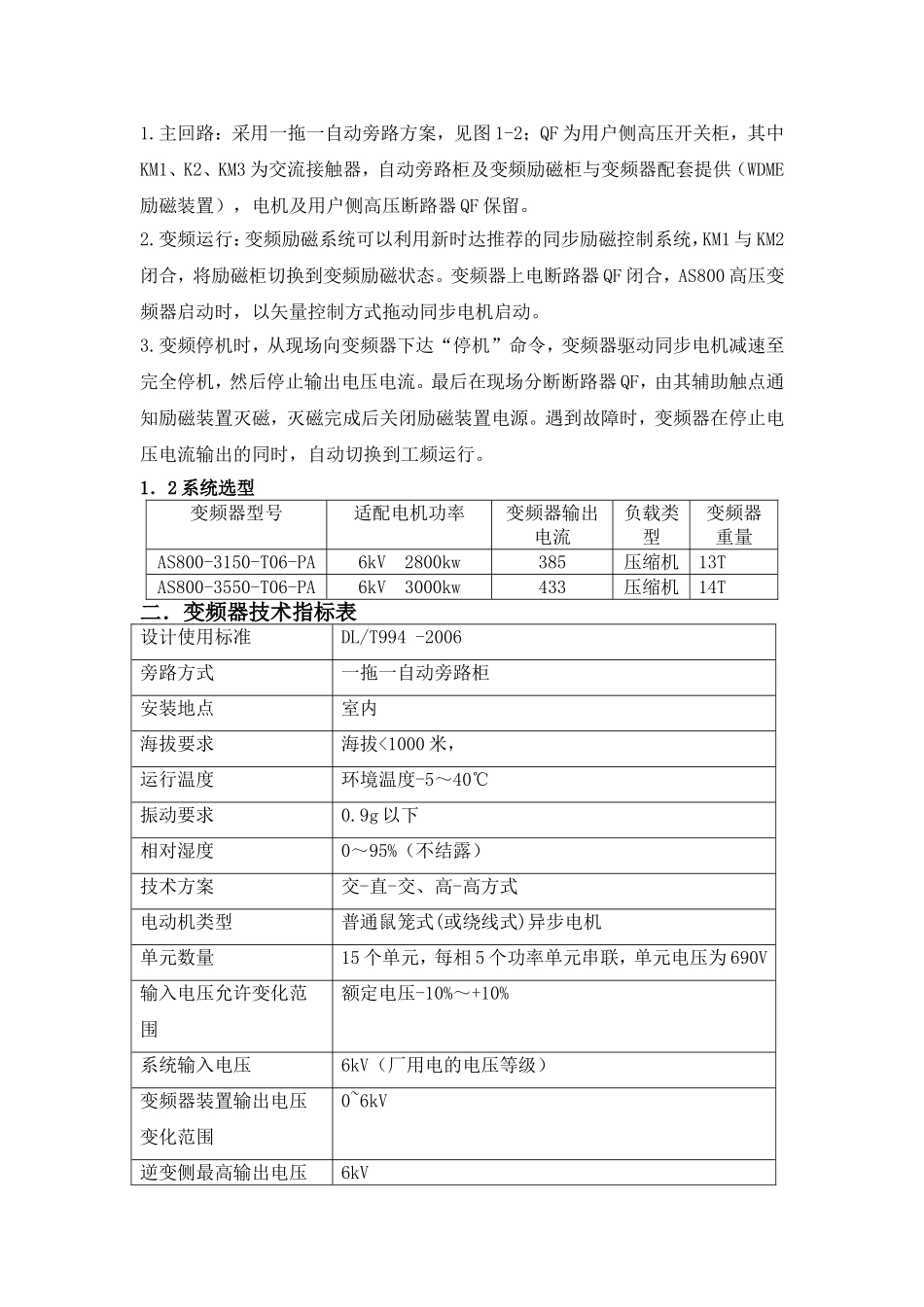

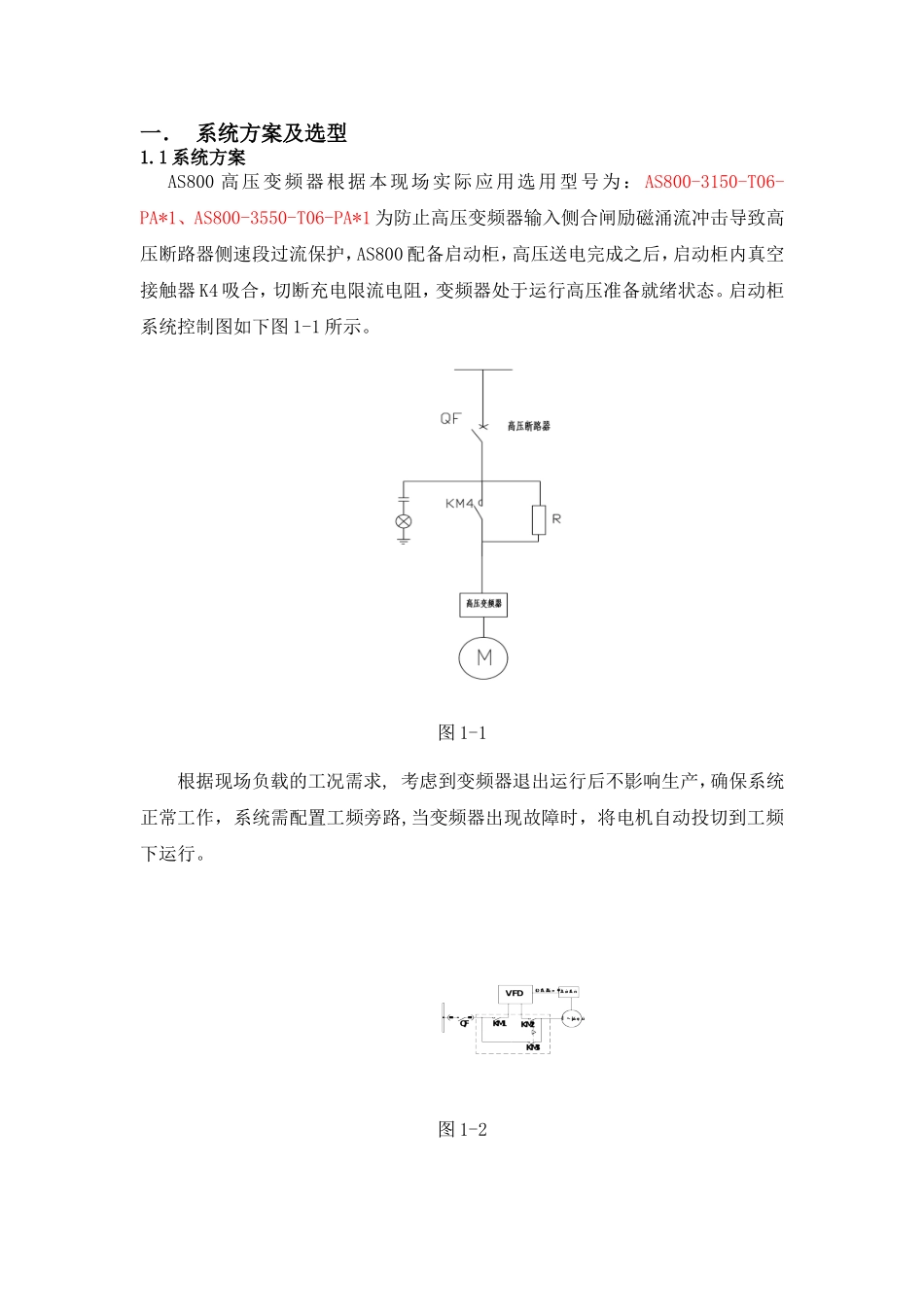

一．系统方案及选型1.1系统方案AS800高压变频器根据本现场实际应用选用型号为：AS800-3150-T06-PA*1、AS800-3550-T06-PA*1为防止高压变频器输入侧合闸励磁涌流冲击导致高压断路器侧速段过流保护，AS800配备启动柜，高压送电完成之后，启动柜内真空接触器K4吸合，切断充电限流电阻，变频器处于运行高压准备就绪状态。启动柜系统控制图如下图1-1所示。图1-1根据现场负载的工况需求,考虑到变频器退出运行后不影响生产，确保系统正常工作，系统需配置工频旁路,当变频器出现故障时，将电机自动投切到工频下运行。图1-21.主回路：采用一拖一自动旁路方案，见图1-2；QF为用户侧高压开关柜，其中KM1、K2、KM3为交流接触器，自动旁路柜及变频励磁柜与变频器配套提供（WDME励磁装置），电机及用户侧高压断路器QF保留。2.变频运行：变频励磁系统可以利用新时达推荐的同步励磁控制系统，KM1与KM2闭合，将励磁柜切换到变频励磁状态。变频器上电断路器QF闭合，AS800高压变频器启动时，以矢量控制方式拖动同步电机启动。3.变频停机时，从现场向变频器下达“停机”命令，变频器驱动同步电机减速至完全停机，然后停止输出电压电流。最后在现场分断断路器QF，由其辅助触点通知励磁装置灭磁，灭磁完成后关闭励磁装置电源。遇到故障时，变频器在停止电压电流输出的同时，自动切换到工频运行。1．2系统选型变频器型号适配电机功率变频器输出电流负载类型变频器重量AS800-3150-T06-PA6kV2800kw385压缩机13TAS800-3550-T06-PA6kV3000kw433压缩机14T二．变频器技术指标表设计使用标准DL/T994-2006旁路方式一拖一自动旁路柜安装地点室内海拔要求海拔<1000米，运行温度环境温度-5～40℃振动要求0.9g以下相对湿度0～95%（不结露）技术方案交-直-交、高-高方式电动机类型普通鼠笼式(或绕线式)异步电机单元数量15个单元，每相5个功率单元串联，单元电压为690V输入电压允许变化范围额定电压-10%～+10%系统输入电压6kV（厂用电的电压等级）变频器装置输出电压变化范围0~6kV逆变侧最高输出电压6kV额定输入频率/允许变化范围50Hz±10%输出频率范围0～60Hz输出频率分辨率0.01Hz谐波满足国家标准（输入电流THD<5%）系统总效率（含变压器）≥96%可靠性(平均无故障运行时间)≥100,000h输入侧功率因数≥0.96控制方式VF/矢量控制动力电源与控制电源是否独立是过载能力120%过载时间1分钟（可根据用户要求定制）标准控制连接硬连接通讯支持标准Modbus通讯（其他通讯方式需增加成本）模拟量信号输入规格及数量可支持4路模拟量信号（0-10V电压输入或4-20mA电流输入）模拟量信号输出规格及数量可支持4路模拟量信号（0-10V电压或4-20mA电流输出）数字量信号输入规格及数量16路数字量输入数字量信号（输出）规格及数量8路数字量输出控制电源型式、容量要求380V±10%AC，10kVA，三相四线制UPS容量1000VA电隔离部分是否采用是光纤电缆噪声等级在设备1米外≤80dB冷却方式强制风冷冷却器安装位置顶部柜体颜色RAL7035Lightgrey浅灰色防护等级IP30人机界面液晶触摸屏界面语言简体中文盘前维护或盘后维护前后维护保修期设备发货18个月或者调试完成12个月（以先到为准）励磁柜配备和变频器配套三．高压变频器的基本性能1.变频器为高-高结构，6kV直接输出，不需要输出升压变压器，输出为单元串联移相式PWM方式。2.系统一体化设计，包括输入干式隔离变压器，变频器等所有部件及内部连线，用户只须连接高压输入，高压输出，低压控制电源和控制信号线即可，整套系统在出厂前进行整体测试。3.30脉冲整流输入符合并优于IEEE519~1992及GB/T14519~93标准对电压失真和电流失真最严格的要求。4.在20~100%的负载变化情况内达到或超过0.95的功率因数（无需功率因数补偿装置）。5.无需滤波器变频器就可以输出正弦输出电流和电压波形，对电机没有特殊的要求，可以使用普通异步电机，电机不必降额使用。6.变频装置输出波形不会引起电机的谐振，转矩脉动小于0.1%。变频器有共振点频率跳跃功能。7.变频装置对输出电缆长度无任何要求，电机不会受到共模电压和dv/dt的影响。8.变频器可在输出不带电机的情况下进行空载调试，也可在没有6kV高压情况下用低压电进...
