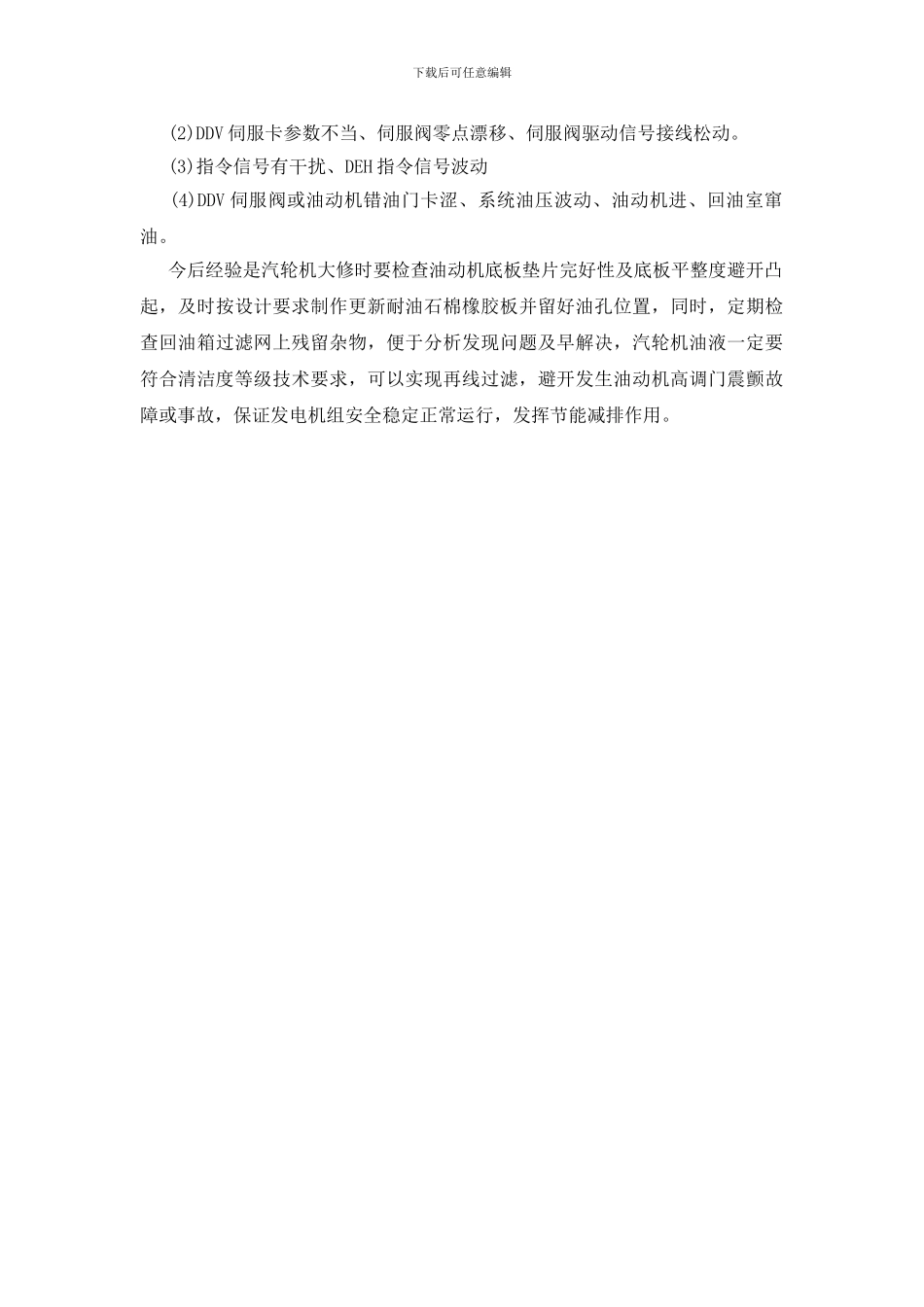

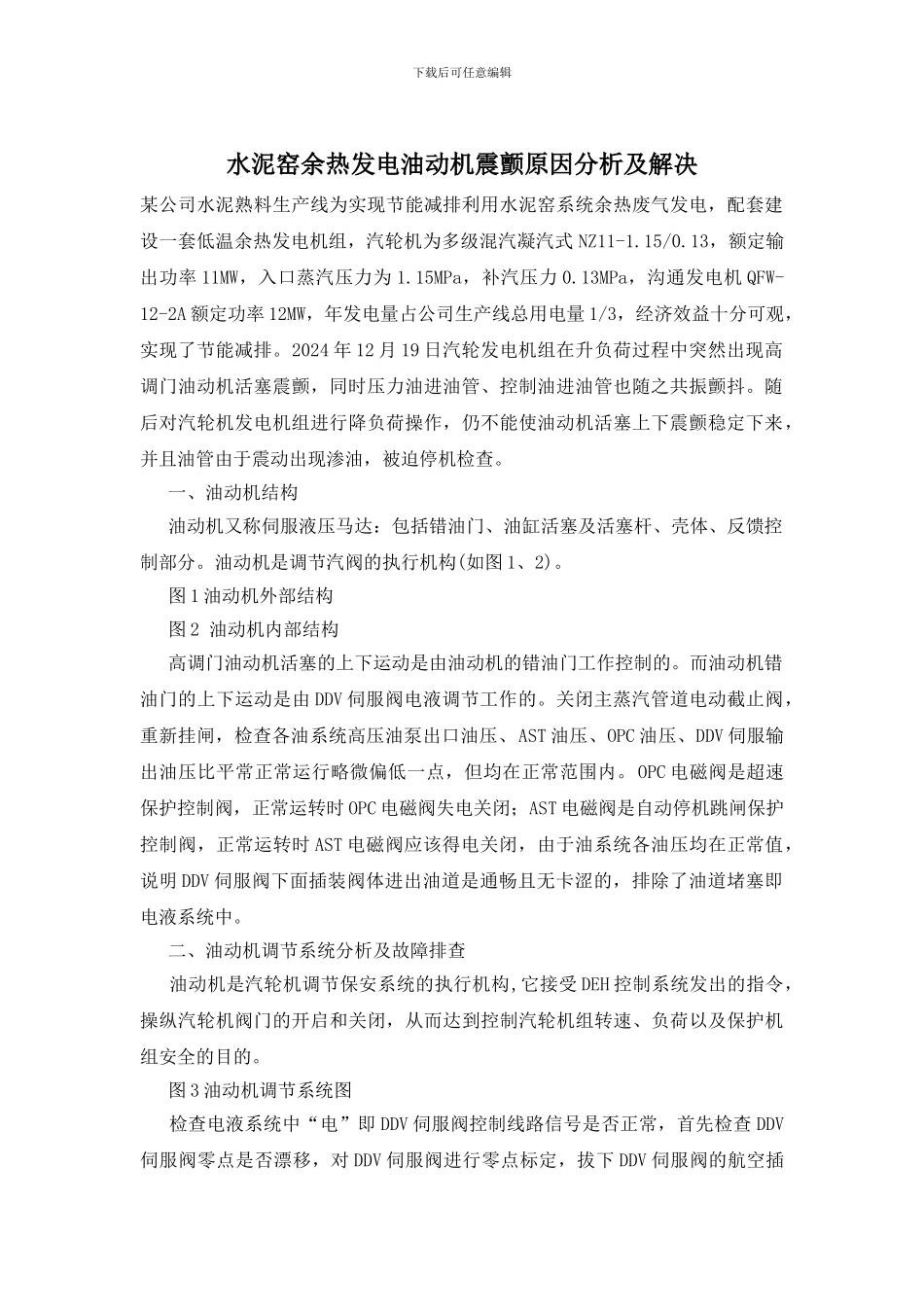

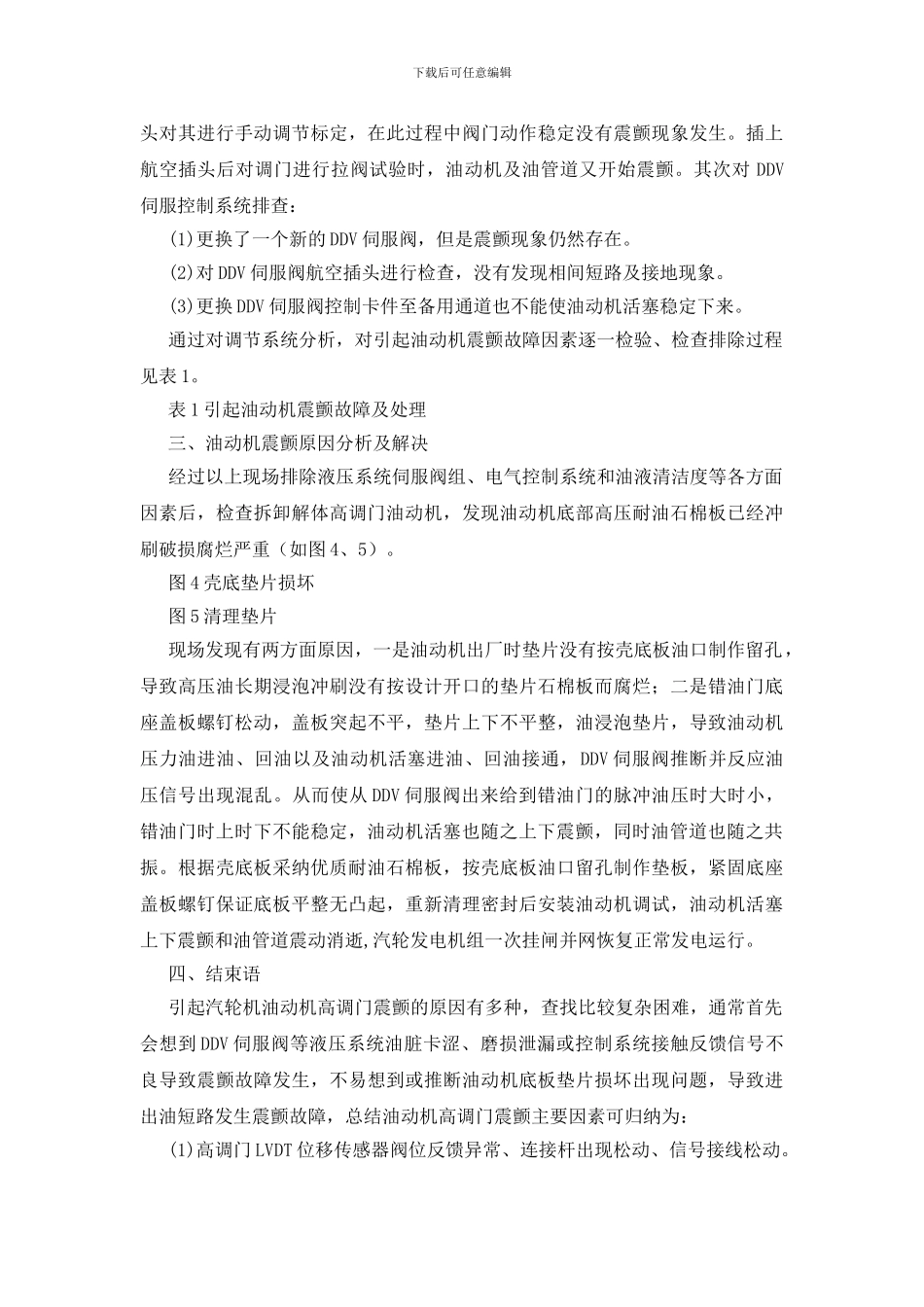

下载后可任意编辑水泥窑余热发电油动机震颤原因分析及解决某公司水泥熟料生产线为实现节能减排利用水泥窑系统余热废气发电,配套建设一套低温余热发电机组,汽轮机为多级混汽凝汽式 NZ11-1.15/0.13,额定输出功率 11MW,入口蒸汽压力为 1.15MPa,补汽压力 0.13MPa,沟通发电机 QFW-12-2A 额定功率 12MW,年发电量占公司生产线总用电量 1/3,经济效益十分可观,实现了节能减排。2024 年 12 月 19 日汽轮发电机组在升负荷过程中突然出现高调门油动机活塞震颤,同时压力油进油管、控制油进油管也随之共振颤抖。随后对汽轮机发电机组进行降负荷操作,仍不能使油动机活塞上下震颤稳定下来,并且油管由于震动出现渗油,被迫停机检查。 一、油动机结构 油动机又称伺服液压马达:包括错油门、油缸活塞及活塞杆、壳体、反馈控制部分。油动机是调节汽阀的执行机构(如图 1、2)。 图 1 油动机外部结构 图 2 油动机内部结构 高调门油动机活塞的上下运动是由油动机的错油门工作控制的。而油动机错油门的上下运动是由 DDV 伺服阀电液调节工作的。关闭主蒸汽管道电动截止阀,重新挂闸,检查各油系统高压油泵出口油压、AST 油压、OPC 油压、DDV 伺服输出油压比平常正常运行略微偏低一点,但均在正常范围内。OPC 电磁阀是超速保护控制阀,正常运转时 OPC 电磁阀失电关闭;AST 电磁阀是自动停机跳闸保护控制阀,正常运转时 AST 电磁阀应该得电关闭,由于油系统各油压均在正常值,说明 DDV 伺服阀下面插装阀体进出油道是通畅且无卡涩的,排除了油道堵塞即电液系统中。 二、油动机调节系统分析及故障排查 油动机是汽轮机调节保安系统的执行机构,它接受 DEH 控制系统发出的指令,操纵汽轮机阀门的开启和关闭,从而达到控制汽轮机组转速、负荷以及保护机组安全的目的。 图 3 油动机调节系统图 检查电液系统中“电”即 DDV 伺服阀控制线路信号是否正常,首先检查 DDV伺服阀零点是否漂移,对 DDV 伺服阀进行零点标定,拔下 DDV 伺服阀的航空插下载后可任意编辑头对其进行手动调节标定,在此过程中阀门动作稳定没有震颤现象发生。插上航空插头后对调门进行拉阀试验时,油动机及油管道又开始震颤。其次对 DDV伺服控制系统排查: (1)更换了一个新的 DDV 伺服阀,但是震颤现象仍然存在。 (2)对 DDV 伺服阀航空插头进行检查,没有发现相间短路及接地现象。 (3)更换 DDV 伺服阀控制卡件至备用通道也不能使油动机活塞...
