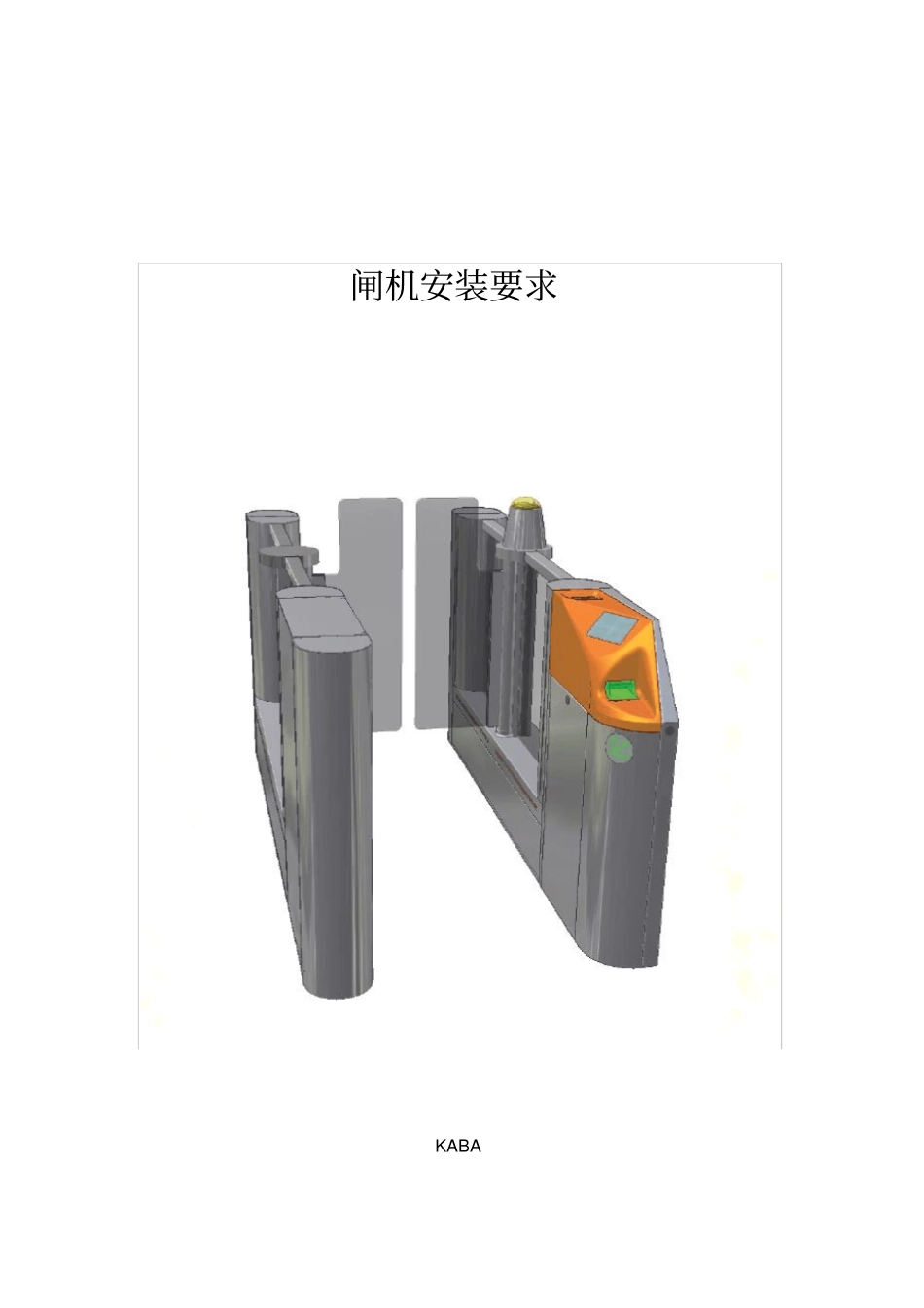

闸机安装要求

闸机安装要求闸机安装要求KABA 一、闸机安装前应具备的条件（对所有站）1.1 闸机的机械与物理性能闸机尺寸，单体闸机： 200×2140，下图为两个单体闸机组成的650 通道设备安装平图图如图所示，单体闸机共有6 个用于设备地面固定的螺丝孔。用于设备布线的设备预留出线位置尺寸，如图所示为， 1300× 110mm。施工时实际地面预留出线孔大小要求：110×200（宽×长），长宽相对于闸机，闸机尺寸200×2140（宽×长），预留出线孔位置中心点放线要求根据施工图纸上所示的闸机安装位置的中线上。设备安装前出线孔已正确预留。设 备 安设备安装时用于定位用的设备模板（参考）设备立面图如图所示，项目中所用的通道宽度为650，900 两种。在实际工程中，应参照实际施工图纸给设备定位。1.2 设备供电单个通道设备电源供给：220V\50Hz\400VA 电源线要求： RVV3 ×2.5 电源线中必须有设备接地线，而且要求必须良好接地建议每个闸机通道单独一路空开控制，并提供30mA 的漏电保护。闸机安装前应具备的安装条件：隐蔽工程部分：1. 线槽根据设计院图纸，提前敷设完成；2. 地面出线孔大小110×200（宽×长），长宽相对于闸机， 闸机尺寸 200×2140（宽×长），出位置中心点在闸机的中部3. 按图纸正确位置预留地面出线孔；4. 安装范围内地面大理石铺设完成，出线孔收口正确。安装闸机范围上空完成作业，无硬物跌落危险；地面无积水。光纤（或部分工程涉及到网线）各组闸机光纤敷设到位，出地面预留三米长度。要求线缆做好标签，并提交布线路由表；在闸机安装好后，可由布线的单位做光纤的熔接和并提供跳线。闸机上随机自带光纤交换机，接口为 SC 口。根据不同项目按照合同闸机提供了单模或多模光纤设备。FAS 线缆：（如果设计涵盖这部分）用线 RVVP4 × 0.5 各组闸机 FAS 线缆敷设到位，预留3 米长度。要求线缆做好标签，并提交布线路由表；线缆部分5. 光纤和 FAS 线缆已经过测试通过；6. 强电线缆到每组闸机单体下，布线到位，出地面预留三米长度；7. 提供闸机的 IP 地址表。或者易程技术部门在总调试时自己修改；8. 请现场配合提供220V 施工临时电源和三级配电箱，用于设备的安装和单体调试；9. 进场前安装前，配合办理好相关各种进场手续。10. 安装前要求提供设计院的最终的现场施工平面图纸，用于设备精确定位11. 设备之间的线缆为设备自带，在安装时敷设。用于穿线的线槽提前预留。从设备出线口出线。设备之间的线...
