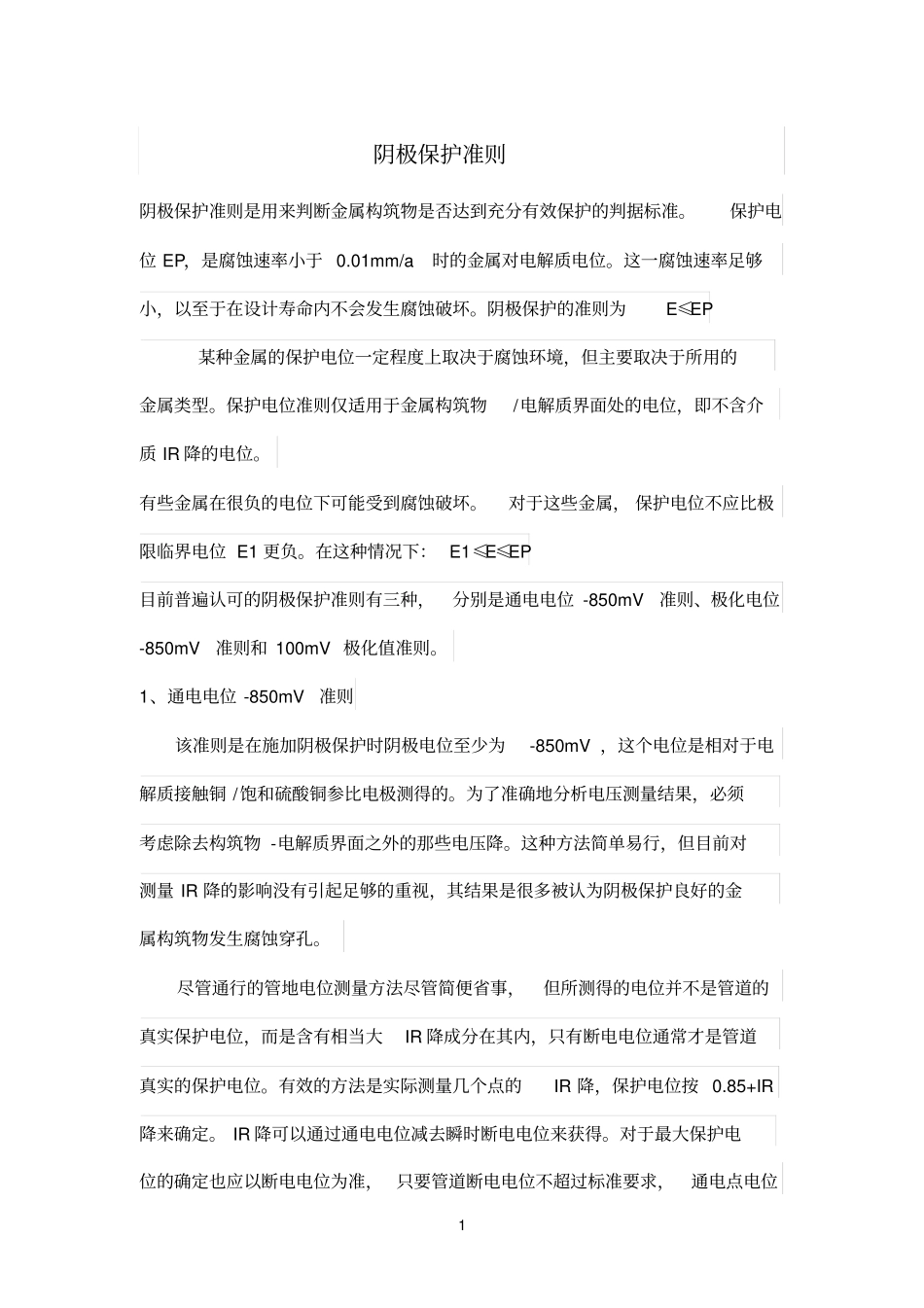

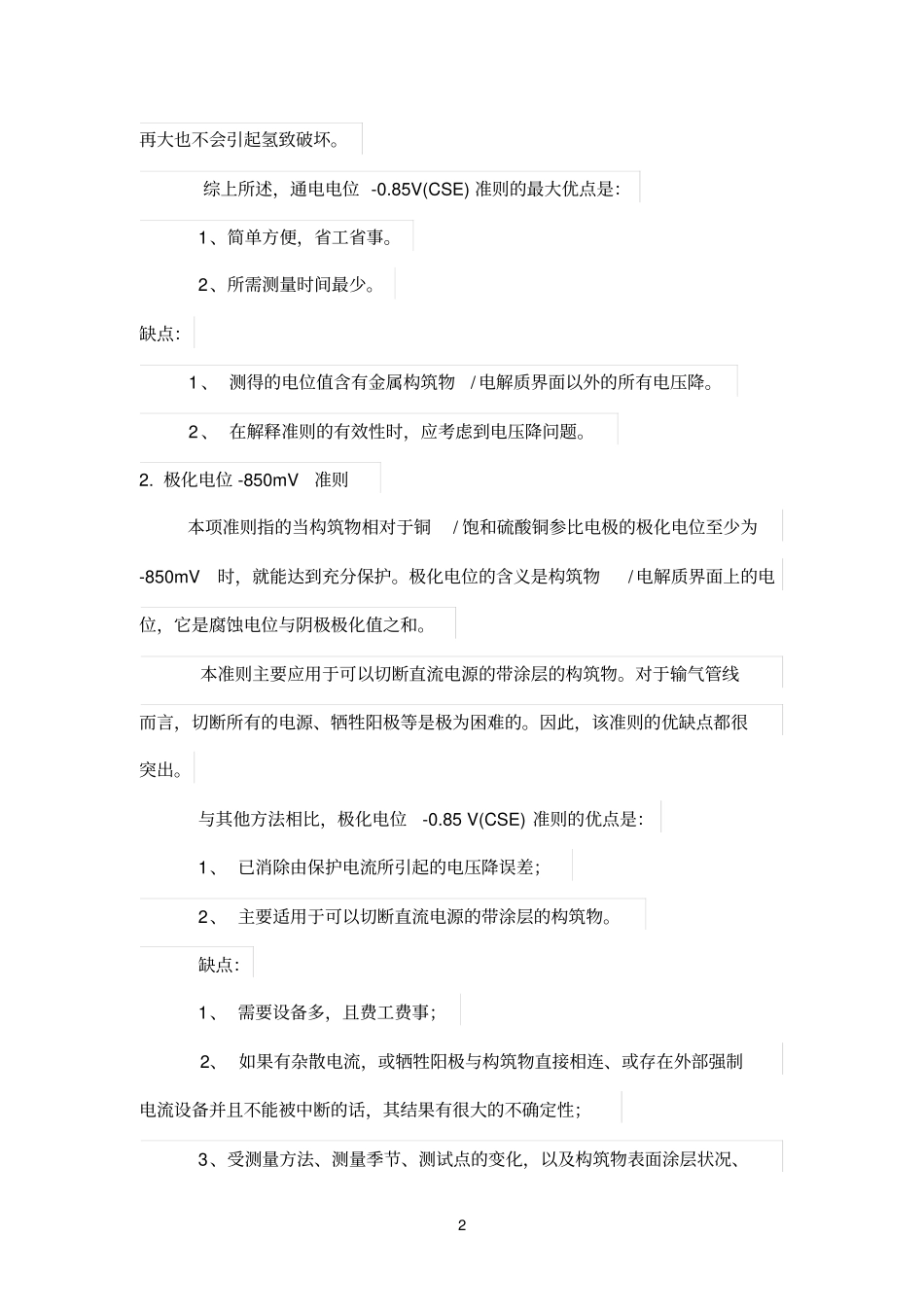

1 阴极保护准则阴极保护准则是用来判断金属构筑物是否达到充分有效保护的判据标准。保护电位 EP，是腐蚀速率小于 0.01mm/a时的金属对电解质电位。这一腐蚀速率足够小，以至于在设计寿命内不会发生腐蚀破坏。阴极保护的准则为E≤EP 某种金属的保护电位一定程度上取决于腐蚀环境，但主要取决于所用的金属类型。保护电位准则仅适用于金属构筑物/电解质界面处的电位，即不含介质 IR 降的电位。有些金属在很负的电位下可能受到腐蚀破坏。对于这些金属， 保护电位不应比极限临界电位 E1 更负。在这种情况下： E1≤E≤EP目前普遍认可的阴极保护准则有三种，分别是通电电位 -850mV准则、极化电位-850mV准则和 100mV 极化值准则。1、通电电位 -850mV准则该准则是在施加阴极保护时阴极电位至少为-850mV ，这个电位是相对于电解质接触铜 /饱和硫酸铜参比电极测得的。为了准确地分析电压测量结果，必须考虑除去构筑物 -电解质界面之外的那些电压降。这种方法简单易行，但目前对测量 IR 降的影响没有引起足够的重视，其结果是很多被认为阴极保护良好的金属构筑物发生腐蚀穿孔。尽管通行的管地电位测量方法尽管简便省事，但所测得的电位并不是管道的真实保护电位，而是含有相当大IR 降成分在其内，只有断电电位通常才是管道真实的保护电位。有效的方法是实际测量几个点的IR 降，保护电位按 0.85+IR降来确定。 IR 降可以通过通电电位减去瞬时断电电位来获得。对于最大保护电位的确定也应以断电电位为准， 只要管道断电电位不超过标准要求，通电点电位2 再大也不会引起氢致破坏。综上所述，通电电位 -0.85V(CSE) 准则的最大优点是：1、简单方便，省工省事。2、所需测量时间最少。缺点： 1 、 测得的电位值含有金属构筑物/ 电解质界面以外的所有电压降。 2 、 在解释准则的有效性时，应考虑到电压降问题。2. 极化电位 -850mV准则本项准则指的当构筑物相对于铜/ 饱和硫酸铜参比电极的极化电位至少为-850mV时，就能达到充分保护。极化电位的含义是构筑物/ 电解质界面上的电位，它是腐蚀电位与阴极极化值之和。本准则主要应用于可以切断直流电源的带涂层的构筑物。对于输气管线而言，切断所有的电源、牺牲阳极等是极为困难的。因此，该准则的优缺点都很突出。与其他方法相比，极化电位-0.85 V(CSE) 准则的优点是：1、 已消除由保护电流所引起的电压降误差；2、 主要适用于可以切断直流电源的带涂层的构筑物。缺点：1、 需...
