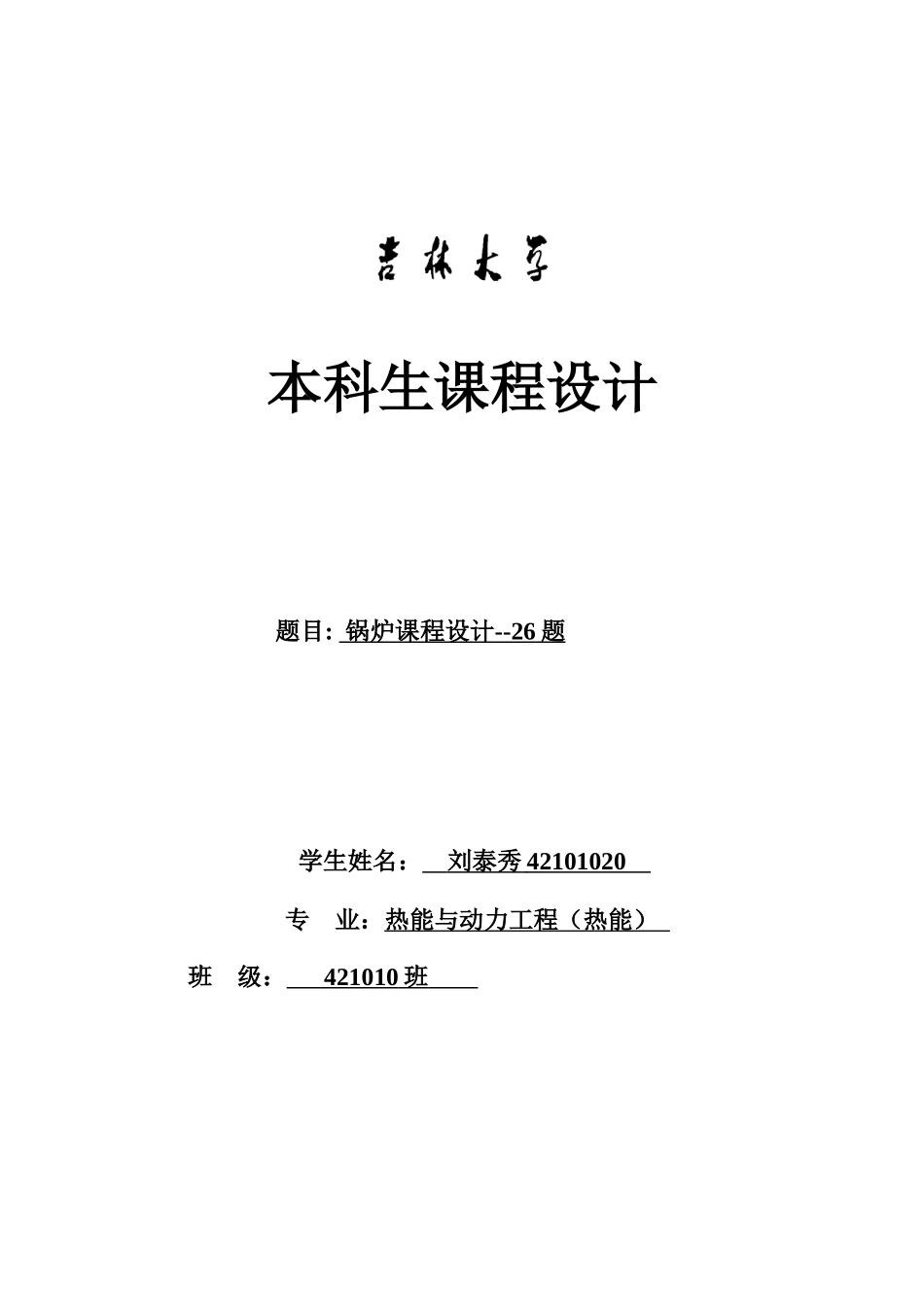

本科生课程设计题目:锅炉课程设计--26题学生姓名：刘泰秀42101020专业：热能与动力工程（热能）班级：421010班1一、设计任务1.本次课程设计是一次虚拟锅炉设计，主要目的是为了完成一次完整的热力计算。2.根据所提供参考图纸，绘制A0图纸2张，其目的是为掌握典型锅炉的基本机构及工作原理。3.以《锅炉课程设计指导书》为主要参考书，以《电站锅炉原理》、《锅炉设计手册》为辅助参考资料，进行设计计算。二、题目要求锅炉规范：1.锅炉额定蒸发量670t/h2.给水温度：222℃3.过热蒸汽温度：540℃、压力（表压）9.8MPa4.制粉系统：中间仓储式5.燃烧方式：四角切线圆燃烧6.排渣方式：固态7.环境温度：20℃8.蒸汽流程：指导书4页三、锅炉结构简图2四、计算表格设计煤种名称CarHarOarNarSarAarMarQar枣庄甘霖井56.903.642.250.880.3128.317.7122362燃烧计算表序号项目名称符号单位计算公式及数据结果1理论空气量V0m3/kg0.0889*(Car+0.375*Sar)+0.265*Har-0.0333*Oar5.95842理论氮容积V0N2m3/kg0.8*Nar/100+0.79*V04.71423RO2容积VRO2m3/kg1.866*Car/100+0.7*Sar/1001.06394理论干烟气容积V0gym3/kgV0N2+VRO25.778135理论水蒸气容积V0H2Om3/kg11.1*Har/100+1.24*Mar/100+1.61*dk*V00.59566飞灰含量αfh查表2-40.9烟气特性表锅炉热平衡及燃料消耗量计算序号名称符号单位公式结果1锅炉输入热量QrkJ/kgQr≈Qar,net223622排烟温度θpy℃先估后校1403排烟焓hpykJ/kg查焓温表1705.444冷空气温度tlk℃取用205理论冷空气焓h0lkkJ/kgh0lk=(ct)kV0157.816化学未完全燃烧损失q3%取用0.67机械未完全燃烧损失q4%取用1.548排烟处过量空气系数αpy低温空预器出口过量空气系数1.399排烟损失q2%（100-q4）(hpy-αpyh0lk)/Qr6.5510散热损失q5%取用0.511灰渣损失q6%式（2-13）0.0012锅炉总损失∑q%q2+q3+q4+q5+q69.1513锅炉热效率η%100-∑q90.8514保热系数φ1-q5/(η+q5)0.99515过热蒸汽焓h"ggkJ/kg高温过热器出口参数（附表B-7）3476.4516给水温度tgs℃设计给定22217给水焓hgskJ/kg低温省煤器入口参数（附表B-7）955.69318锅炉实际负荷Dkg/h以额定负荷计算67000019锅炉有效利用热AkJ/hDgr(h"gg-hgs)168890719020实际燃料消耗量Bkg/h100*Q/(η*Qr)83129.0921计算燃料消耗量Bjkg/hB(1-q4/100)81882.15炉膛结构简图5炉膛结构数据序号名称符号单位公式结果1前墙总面积Aq㎡10.67*（3.316+5.703/2）+31.978*(8.49+2*1.84)454.982侧墙总面积2Ac㎡Ac1=(9.967+5703)*2.54*0.5Ac2=7.392*18.711Ac3=(7.392+(9.967-1.292-2.538))*1.465*0.5Ac4=(9.967-1.292-2.538)*0.496Ac5=((9.967-1.292-2.538)+4.888)*0.86*0.5Ac6=10.057*4.888Ac=Ac1+Ac2+Ac3+Ac4+Ac5+Ac64203后墙总面积Ah㎡11.075*((2.012+1.305)+5.703/2)+18.711*(8.49+2*1.827)+11.075*2.93327.944喷燃器及门孔面积Ayc㎡125炉顶面积Ald㎡(4.888+1.292)*11.075-2*0.5*1.292*1.29266.7666炉膛与屏交界面积A2㎡(10.056+0.324+0.496)*11.075136.47炉墙总面积A1㎡Aq+2Ac+Ah+Ald+A21406.088炉膛截面面积AA㎡9.967*11.075-1.2922*2121.29水冷壁管外径d㎜6010水冷壁管节距S㎜6411管子至墙中心距e㎜012水冷壁角系数Xs10.9813炉顶角系数Xld0.9814出口烟窗角系数Xyc115炉膛容积V1m3Ac*11.075*(11.075+8.49)*1.292*0.5*(31.978+18.711)3157.816冷灰斗二等分平面到出口烟窗中心线的距离H1m28.6217冷灰斗二等分平面到炉顶的距离H0m34.5218冷灰斗二等分平面到燃烧器中心线的距离Hrm7.1619炉膛总有效辐射受热面Alz㎡0.98x(A1-A2-Ayc)+A21368.9320炉膛水冷程度XAlz/A10.9721炉膛有效辐射层厚度sm3.6*V1/A18.08炉膛热力计算78顶棚热力计算9序号名称符号单位公式结果1顶棚管径dmm38.002节距Smm47.503排数n200.004顶棚管角系数x附录A-10.985顶棚面积Aldm268.846蒸汽流通面积Altm20.147炉膛顶棚热负荷分配不均匀系数ηh附录A-60.688炉膛顶棚总辐射吸热量QldkJ/h3.6ηhqsAld32586926.069减温水总流量Djwkg/h先估后较25000.0010炉膛顶棚蒸汽流量Dldkg/hD-Djw645000.0011炉膛顶棚蒸汽焓增△hldkJ/kgQld/Dld50.5212炉膛顶棚进口蒸汽焓hld'kJ/kg查附录B-6,B-72704.6013炉膛顶棚出口蒸汽焓hld"...
