隧道、测量、钻孔桩作业手册分析

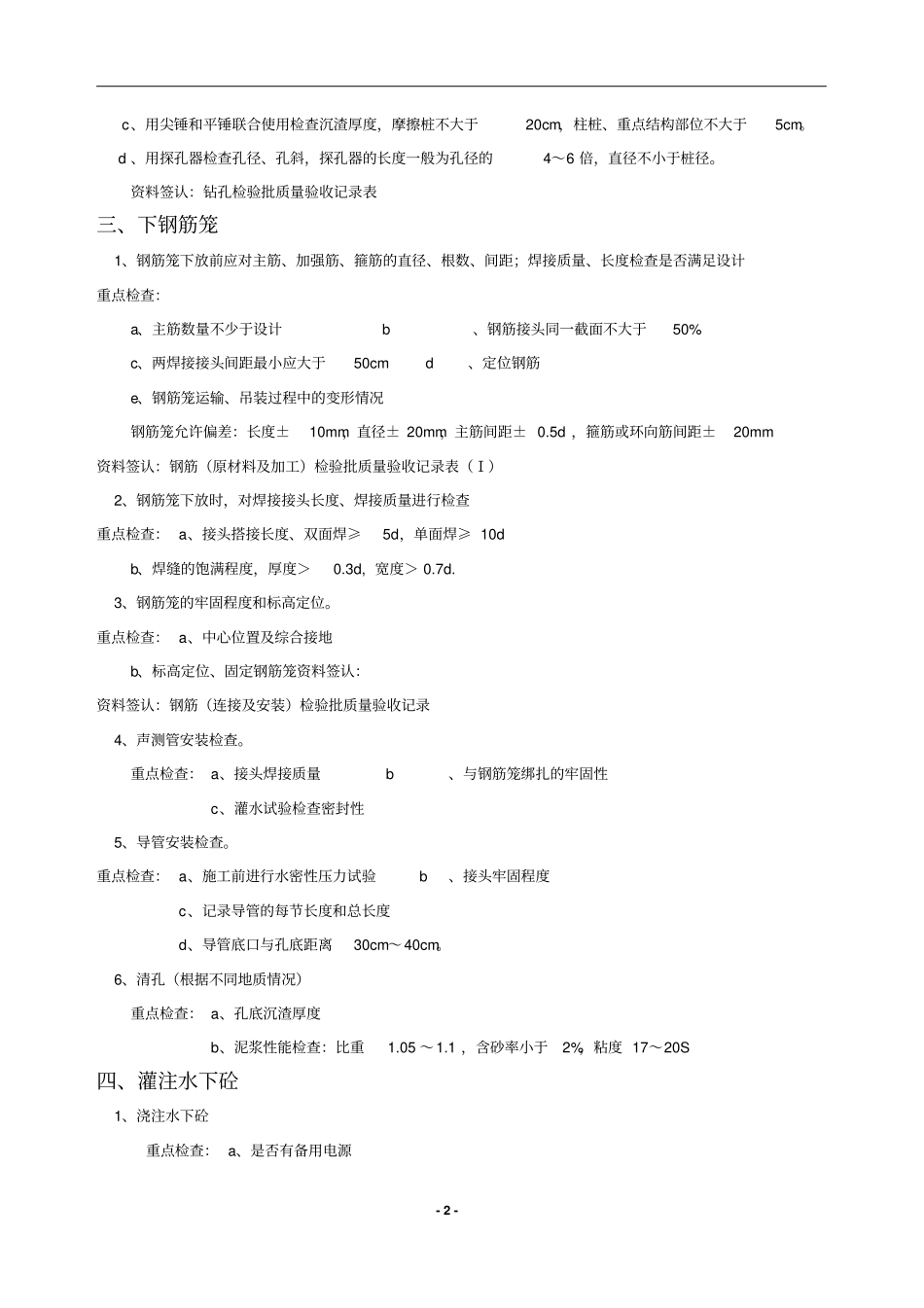

- 1 -缵孔桩控制要点一、施工准备1、平面位置 : 是否经测量监理工程师复核并签认, 孔位中心允许偏差5cm; 重点检查 :a 、桩位中心 b、是否经测量监理复核注意查阅 : 施工复测 / 测量放样报验单(TA7) 表2、护筒顶面高度、埋深是否符合陆地、水中施工要求. 重点检查 :a 、护筒顶面高度: 高出地下水1.5 ～2.0m, 陆地还同时满足高出地面不小于30cm b、护筒直径大于桩径不少于20cm c、护筒的埋设深度: 陆地 1.0 ～1.5m 深水及软土淤泥: 进入不透水层粘质土 1.0 ～ 1.5m d、倾斜度：（锤球量） <1% 3、钻机就位，钻头中心对中桩位中心重点检查： a、钻头直径（不少于设计） b、钻杆垂直度二、钻进1、泥浆指标：检查泥浆各项性能指标，根据不同成孔工艺、地质条件进行细微调整重点检查： a、比重（ 1.05 ～1.5 ） b、稠度（ 16～２８）c、含砂率（≯ 4%） d、ph 值应大于 6.5 ，一般 8～11 2、钻进施工过程中应做好施工记录重点检查： a、桩孔垂直度b、根据设计地质柱状图，在接近地层变化1m处开始每 0.5m 捞取一次渣样，根据渣样的颜色、颗粒大小、外形、硬度、风化情况、钻进速度来判定地质与设计是否相符。C、地层与设计发生变化：处理措施①调整泥浆各项性能指标。②放慢钻进速度。③报告设计。d、终孔判定：①地质与设计相符；②达到设计孔深。特别注意①坍孔判别：孔内水位忽然下降、钻头标高发生变化；②卡钻、掉锤；③扩孔和缩孔；④护筒漏浆处理措施： ①设计地层变化时钻进速度放慢；②回填片石或水泥浆；③经常检查钢丝绳、设备是否完好。3、钻孔达到设计深度后。应用仪器或探孔器对孔深、孔径、孔斜、沉渣厚度进行检查重点检查： a、孔底标高不小于设计b、用测绳测深度，测绳平摊在地面用钢尺量数据- 2 -c、用尖锤和平锤联合使用检查沉渣厚度，摩擦桩不大于20cm，柱桩、重点结构部位不大于5cm。 d 、用探孔器检查孔径、孔斜，探孔器的长度一般为孔径的4～6 倍，直径不小于桩径。资料签认：钻孔检验批质量验收记录表三、下钢筋笼1、钢筋笼下放前应对主筋、加强筋、箍筋的直径、根数、间距；焊接质量、长度检查是否满足设计重点检查：a、主筋数量不少于设计 b、钢筋接头同一截面不大于50% c、两焊接接头间距最小应大于50cm d、定位钢筋e、钢筋笼运输、吊装过程中的变形情况钢筋笼允许偏差：长度±10mm，直径± 20mm，主筋间距± 0.5d ，箍筋或环向筋间距±20mm 资料签认：钢筋...
