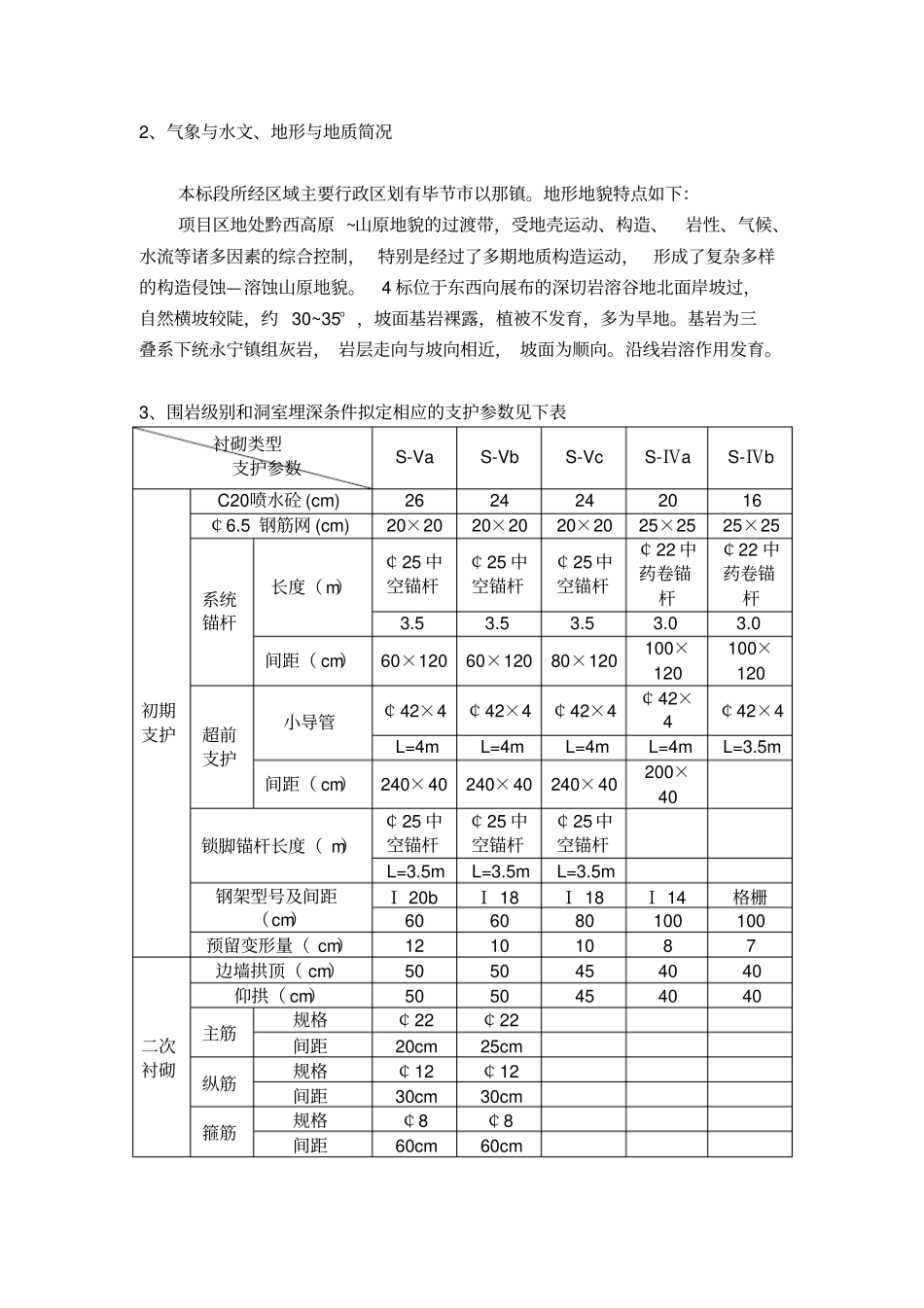

隧道二次初砌安全施工方案一、工程概况1、本标段包括 3 座隧道：杨保寨隧道、大屯隧道、兴民隧道，隧道均采用自然通风， 光电照明； 其中杨保寨隧道位于以那镇大屯村，隧道左右幅均位于直线上，隧道相对高差约218m，左幅隧道 ZK91+700～ZK92+122长度为 422m，右幅隧道 YK91+697～YK92+120长度为 423m，；大屯隧道位于织金县以那镇，隧道左右幅均位于直线上，隧道相对高差约为185.5m，隧道进口形式地势较陡，左幅隧道 ZK92+295～ZK92+610，长度为 315m，右幅隧道 YK92+300～YK92+625，长度为 325m；兴民隧道位于织金县以那镇兴民村，隧道左右幅均位于半径为900m的圆曲线上，隧道相对高差约为 268m，左幅隧道 ZK94+925～ZK95+345，长度为 420m，右幅 YK94+914～YK95+285，长度为 373m。隧道结构形式及进出口见下表序号隧道名称结构形式起止桩号长度（m）衬砌类型长度 (m) 洞门形式进口桩号出口桩号ⅢⅣⅤ明洞及洞口段进口出口1 杨保寨隧道分离式YK91+697 YK92+120 423 203 130 70 20 削竹式台阶式ZK91+700 ZK92+122 422 187 145 70 20 削竹式台阶式2 大屯隧道分离式YK92+300 YK92+625 325 177 80 60 8 端墙式台阶式ZK92+295 ZK92+610 315 192 50 65 8 端墙式台阶式3 兴民隧道分离式YK94+914 YK95+285 373 _ 258 85 30 削竹式削竹式ZK94+925 ZK95+345 420 - 305 85 30 削竹式削竹式2、气象与水文、地形与地质简况本标段所经区域主要行政区划有毕节市以那镇。地形地貌特点如下：项目区地处黔西高原 ~山原地貌的过渡带，受地壳运动、构造、岩性、气候、水流等诸多因素的综合控制， 特别是经过了多期地质构造运动，形成了复杂多样的构造侵蚀—溶蚀山原地貌。4 标位于东西向展布的深切岩溶谷地北面岸坡过，自然横坡较陡，约 30~35° ，坡面基岩裸露，植被不发育，多为旱地。基岩为三叠系下统永宁镇组灰岩， 岩层走向与坡向相近， 坡面为顺向。沿线岩溶作用发育。3、围岩级别和洞室埋深条件拟定相应的支护参数见下表衬砌类型支护参数S-Va S-Vb S-Vc S-Ⅳa S-Ⅳb 初期支护C20喷水砼 (cm) 26 24 24 20 16 ￠6.5 钢筋网 (cm) 20×20 20×20 20×20 25×25 25×25 系统锚杆长度（ m）￠25 中空锚杆￠25 中空锚杆￠25 中空锚杆￠22 中药卷锚杆￠22 中药卷锚杆3.5 3.5 3.5 3.0 3.0 间距（ cm）60×120 60×120 80×120 100×120 100×120 超前支护...
