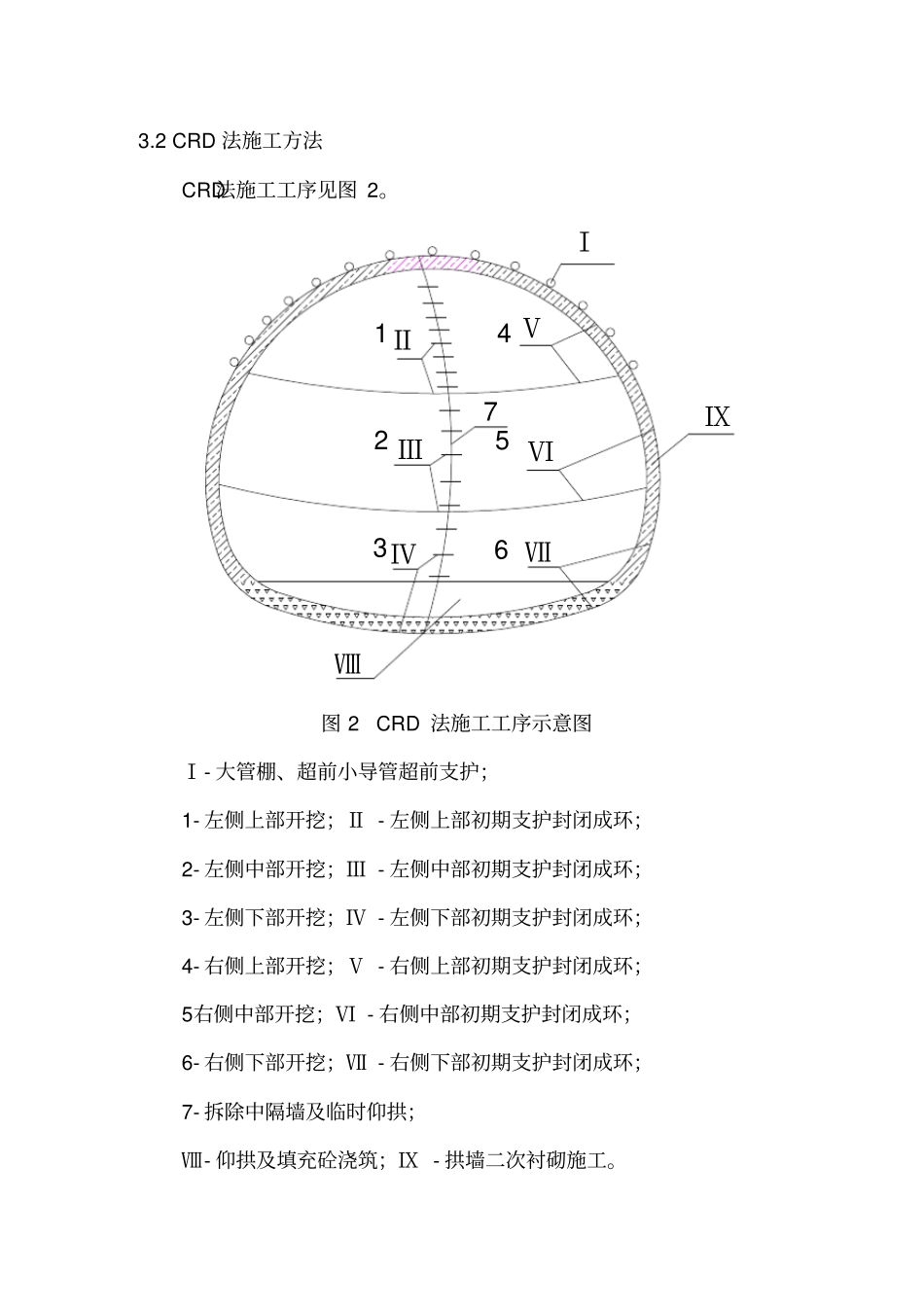

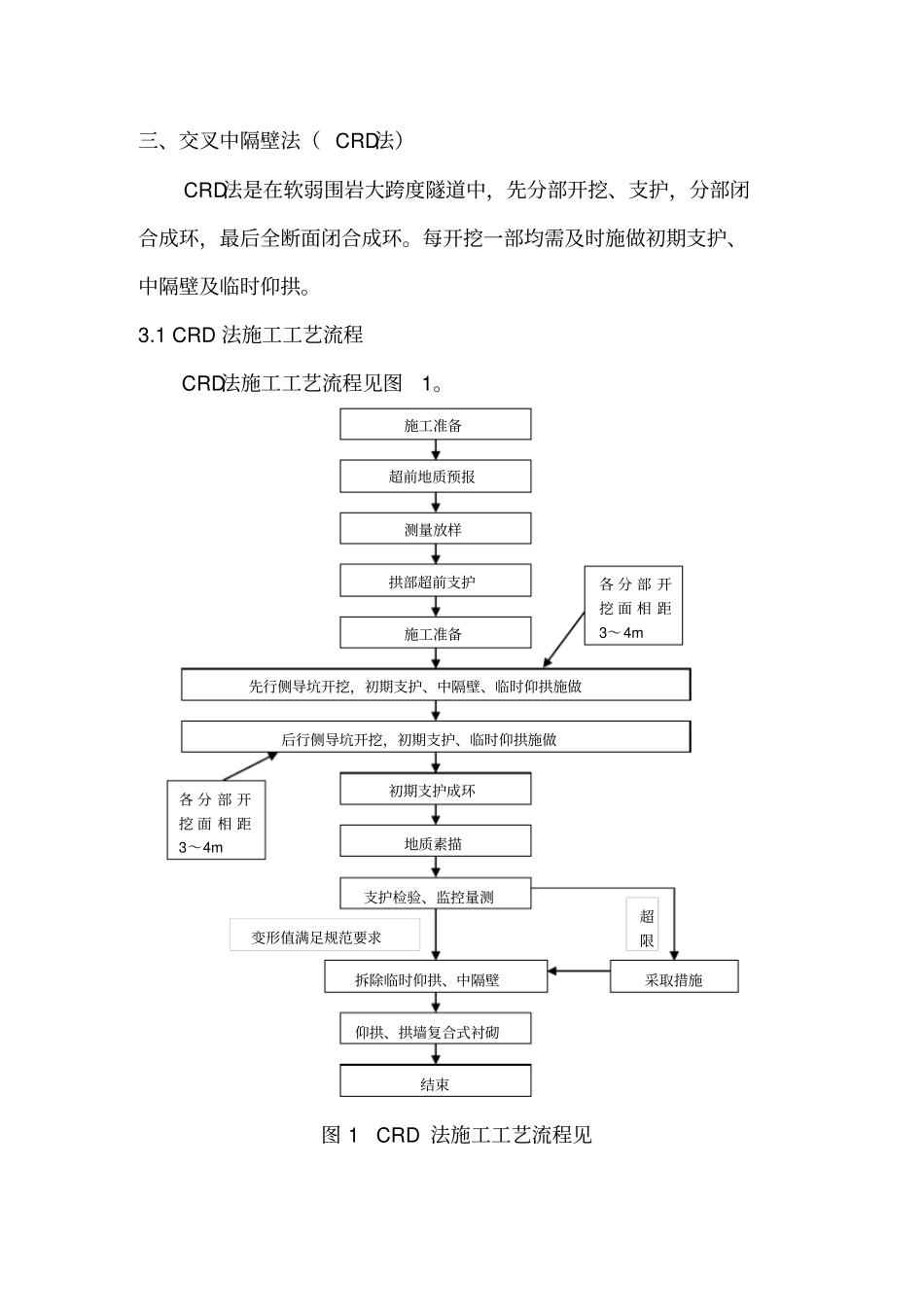

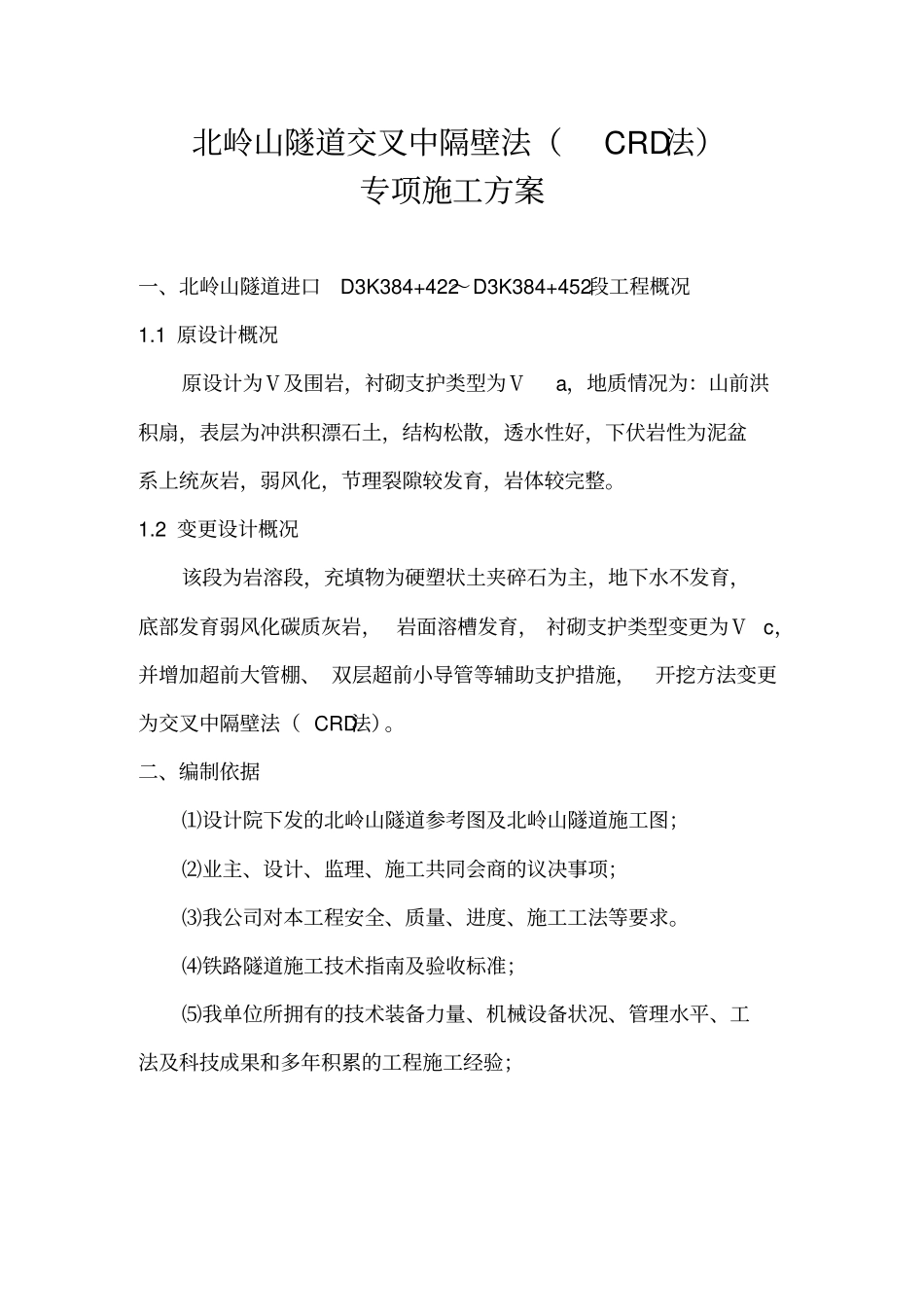

北岭山隧道交叉中隔壁法（CRD法）专项施工方案一、北岭山隧道进口D3K384+422～D3K384+452段工程概况1.1 原设计概况原设计为Ⅴ及围岩，衬砌支护类型为Ⅴa，地质情况为：山前洪积扇，表层为冲洪积漂石土，结构松散，透水性好，下伏岩性为泥盆系上统灰岩，弱风化，节理裂隙较发育，岩体较完整。1.2 变更设计概况该段为岩溶段，充填物为硬塑状土夹碎石为主，地下水不发育，底部发育弱风化碳质灰岩， 岩面溶槽发育， 衬砌支护类型变更为Ⅴ c，并增加超前大管棚、 双层超前小导管等辅助支护措施，开挖方法变更为交叉中隔壁法（ CRD法）。二、编制依据⑴设计院下发的北岭山隧道参考图及北岭山隧道施工图；⑵业主、设计、监理、施工共同会商的议决事项；⑶我公司对本工程安全、质量、进度、施工工法等要求。⑷铁路隧道施工技术指南及验收标准；⑸我单位所拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果和多年积累的工程施工经验；三、交叉中隔壁法（ CRD法）CRD法是在软弱围岩大跨度隧道中，先分部开挖、支护，分部闭合成环，最后全断面闭合成环。每开挖一部均需及时施做初期支护、中隔壁及临时仰拱。3.1 CRD 法施工工艺流程CRD法施工工艺流程见图1。图 1 CRD 法施工工艺流程见变形值满足规范要求施工准备超前地质预报测量放样拱部超前支护施工准备先行侧导坑开挖，初期支护、中隔壁、临时仰拱施做后行侧导坑开挖，初期支护、临时仰拱施做初期支护成环地质素描支护检验、监控量测拆除临时仰拱、中隔壁仰拱、拱墙复合式衬砌结束采取措施超限各 分 部 开挖 面 相 距3～4m 各 分 部 开挖 面 相 距3～4m 3.2 CRD 法施工方法CRD法施工工序见图 2。123456ⅠⅢⅡⅦⅧⅤⅣⅥⅨ7图 2 CRD 法施工工序示意图Ⅰ- 大管棚、超前小导管超前支护；1- 左侧上部开挖；Ⅱ - 左侧上部初期支护封闭成环；2- 左侧中部开挖；Ⅲ - 左侧中部初期支护封闭成环；3- 左侧下部开挖；Ⅳ - 左侧下部初期支护封闭成环；4- 右侧上部开挖；Ⅴ - 右侧上部初期支护封闭成环；5右侧中部开挖；Ⅵ - 右侧中部初期支护封闭成环；6- 右侧下部开挖；Ⅶ - 右侧下部初期支护封闭成环；7- 拆除中隔墙及临时仰拱；Ⅷ- 仰拱及填充砼浇筑；Ⅸ - 拱墙二次衬砌施工。3.3 CRD 法施工控制要点⑴. 根据地质条件，隧道断面的分部，应以初期支护受力均匀，便于发挥人力、机械效率为原则，一般水平方向分为两部，上下分为二至三层开挖施工...
