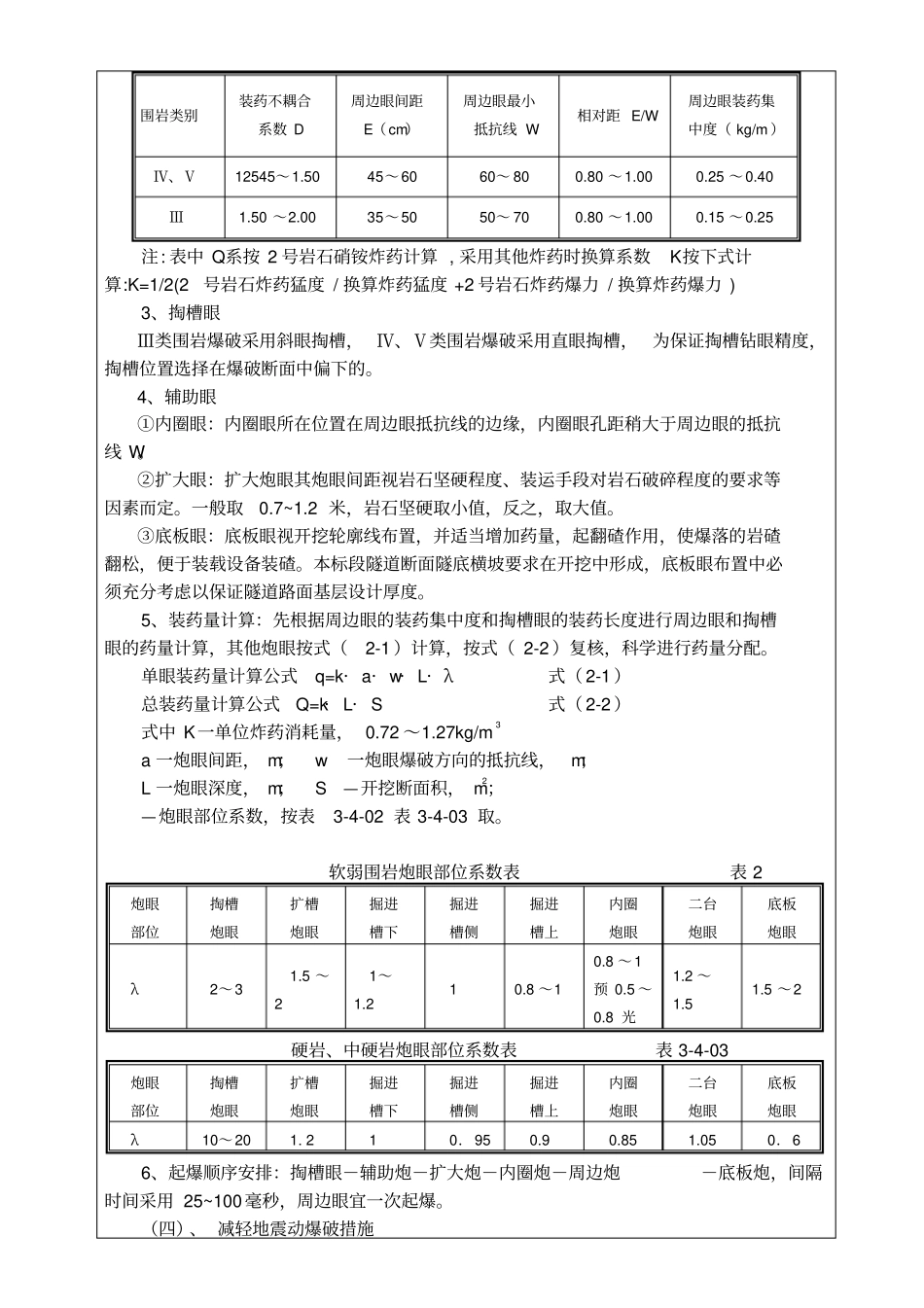

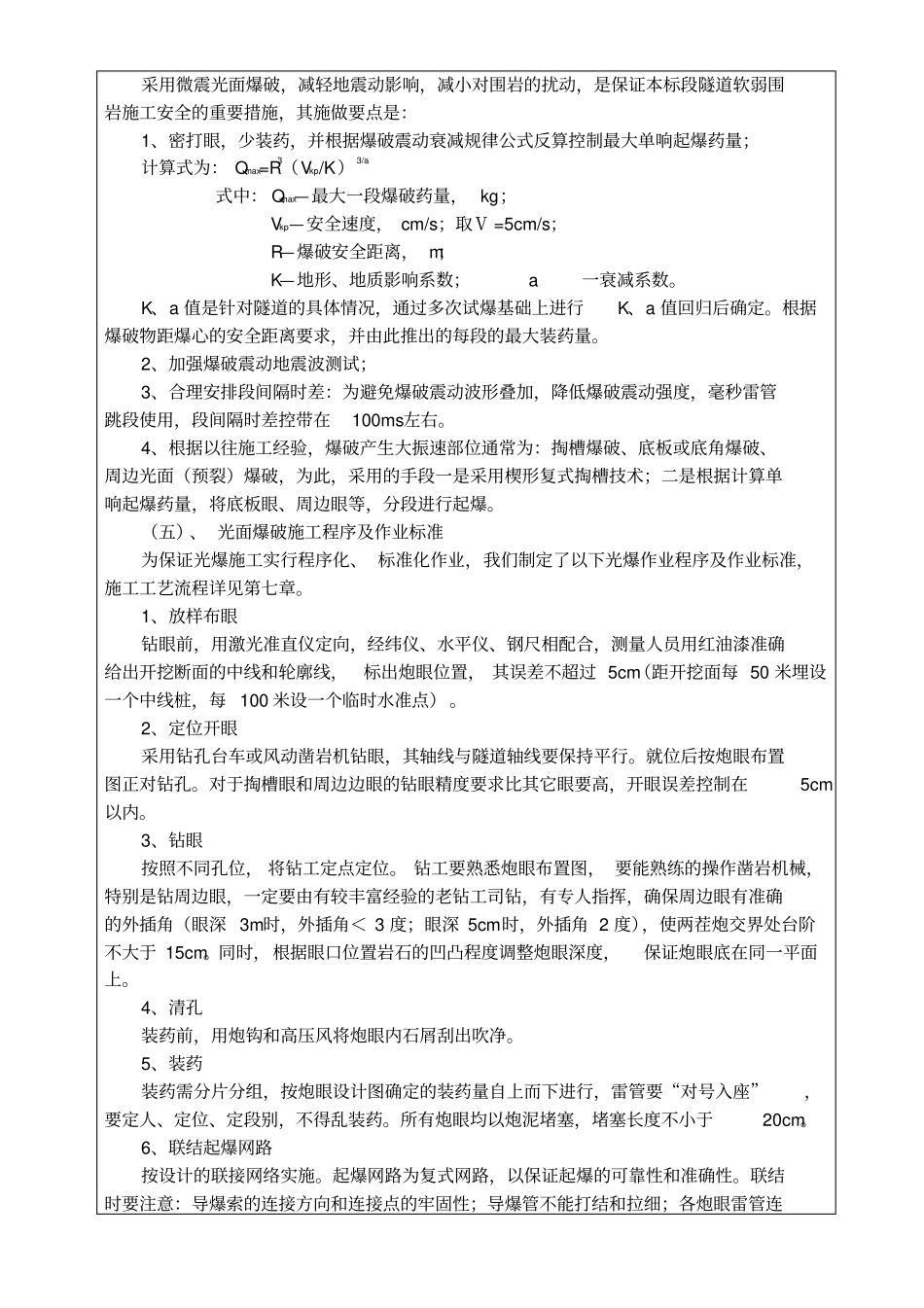

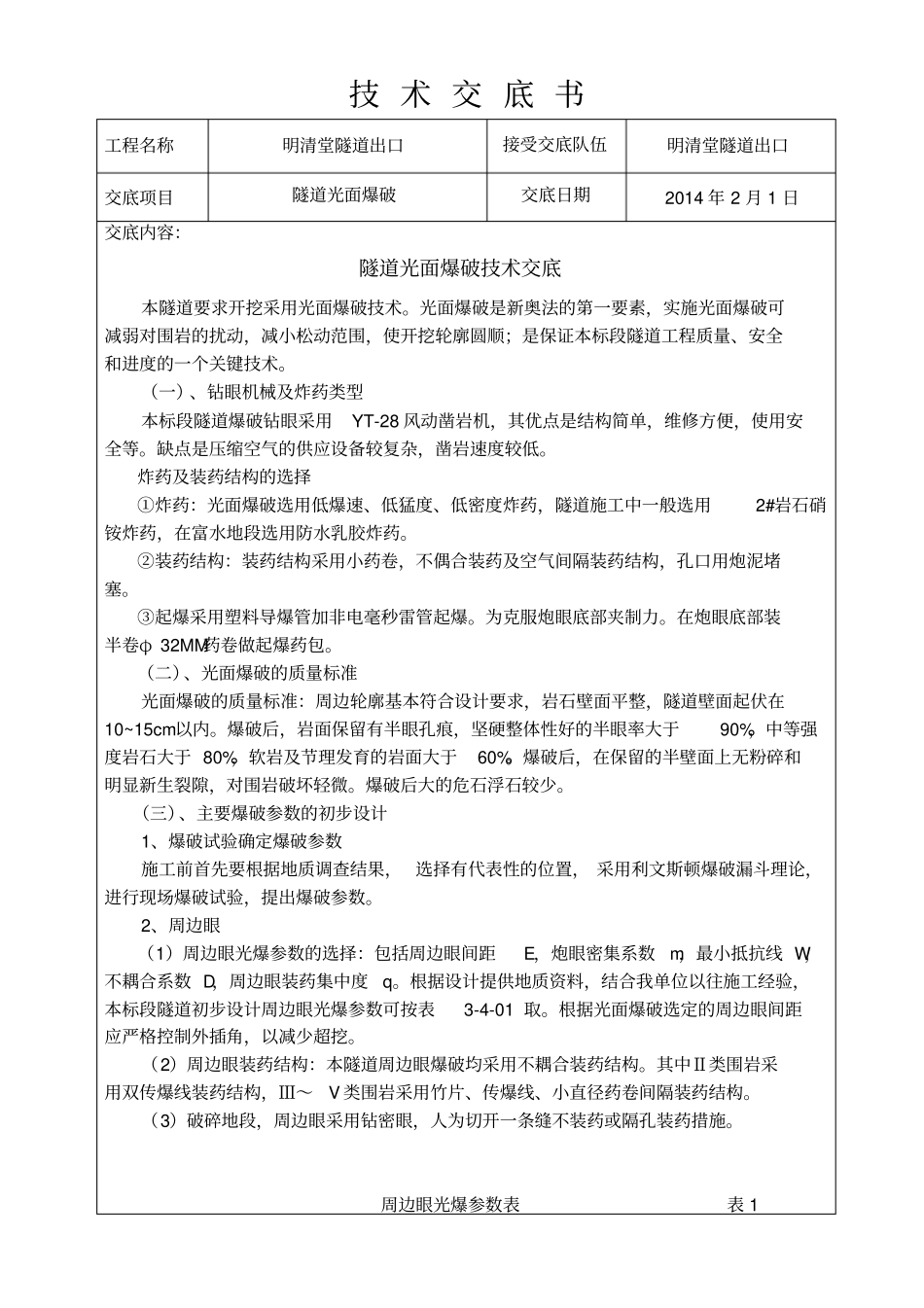

技 术 交 底 书工程名称明清堂隧道出口接受交底队伍明清堂隧道出口交底项目隧道光面爆破交底日期2014 年 2 月 1 日交底内容:隧道光面爆破技术交底本隧道要求开挖采用光面爆破技术。光面爆破是新奥法的第一要素,实施光面爆破可减弱对围岩的扰动,减小松动范围,使开挖轮廓圆顺;是保证本标段隧道工程质量、安全和进度的一个关键技术。(一)、钻眼机械及炸药类型本标段隧道爆破钻眼采用YT-28 风动凿岩机,其优点是结构简单,维修方便,使用安全等。缺点是压缩空气的供应设备较复杂,凿岩速度较低。炸药及装药结构的选择①炸药:光面爆破选用低爆速、低猛度、低密度炸药,隧道施工中一般选用2#岩石硝铵炸药,在富水地段选用防水乳胶炸药。②装药结构:装药结构采用小药卷,不偶合装药及空气间隔装药结构,孔口用炮泥堵塞。③起爆采用塑料导爆管加非电毫秒雷管起爆。为克服炮眼底部夹制力。在炮眼底部装半卷φ 32MM药卷做起爆药包。(二)、光面爆破的质量标准光面爆破的质量标准:周边轮廓基本符合设计要求,岩石壁面平整,隧道壁面起伏在10~15cm以内。爆破后,岩面保留有半眼孔痕,坚硬整体性好的半眼率大于90%,中等强度岩石大于 80%,软岩及节理发育的岩面大于60%。爆破后,在保留的半壁面上无粉碎和明显新生裂隙,对围岩破坏轻微。爆破后大的危石浮石较少。(三)、主要爆破参数的初步设计1、爆破试验确定爆破参数施工前首先要根据地质调查结果, 选择有代表性的位置, 采用利文斯顿爆破漏斗理论,进行现场爆破试验,提出爆破参数。2、周边眼(1)周边眼光爆参数的选择:包括周边眼间距E,炮眼密集系数m,最小抵抗线 W,不耦合系数 D,周边眼装药集中度q。根据设计提供地质资料,结合我单位以往施工经验,本标段隧道初步设计周边眼光爆参数可按表3-4-01 取。根据光面爆破选定的周边眼间距应严格控制外插角,以减少超挖。(2)周边眼装药结构:本隧道周边眼爆破均采用不耦合装药结构。其中Ⅱ类围岩采用双传爆线装药结构,Ⅲ~V 类围岩采用竹片、传爆线、小直径药卷间隔装药结构。(3)破碎地段,周边眼采用钻密眼,人为切开一条缝不装药或隔孔装药措施。周边眼光爆参数表表 1 围岩类别装药不耦合系数 D 周边眼间距E(cm)周边眼最小抵抗线 W 相对距 E/W 周边眼装药集中度( kg/m )Ⅳ、Ⅴ12545~1.50 45~60 60~ 80 0.80 ~1.00 0.25 ~0.40 Ⅲ1.50 ~2.00 35~50 50~ 70 0.80 ~1.00 0.15 ~0.2...
