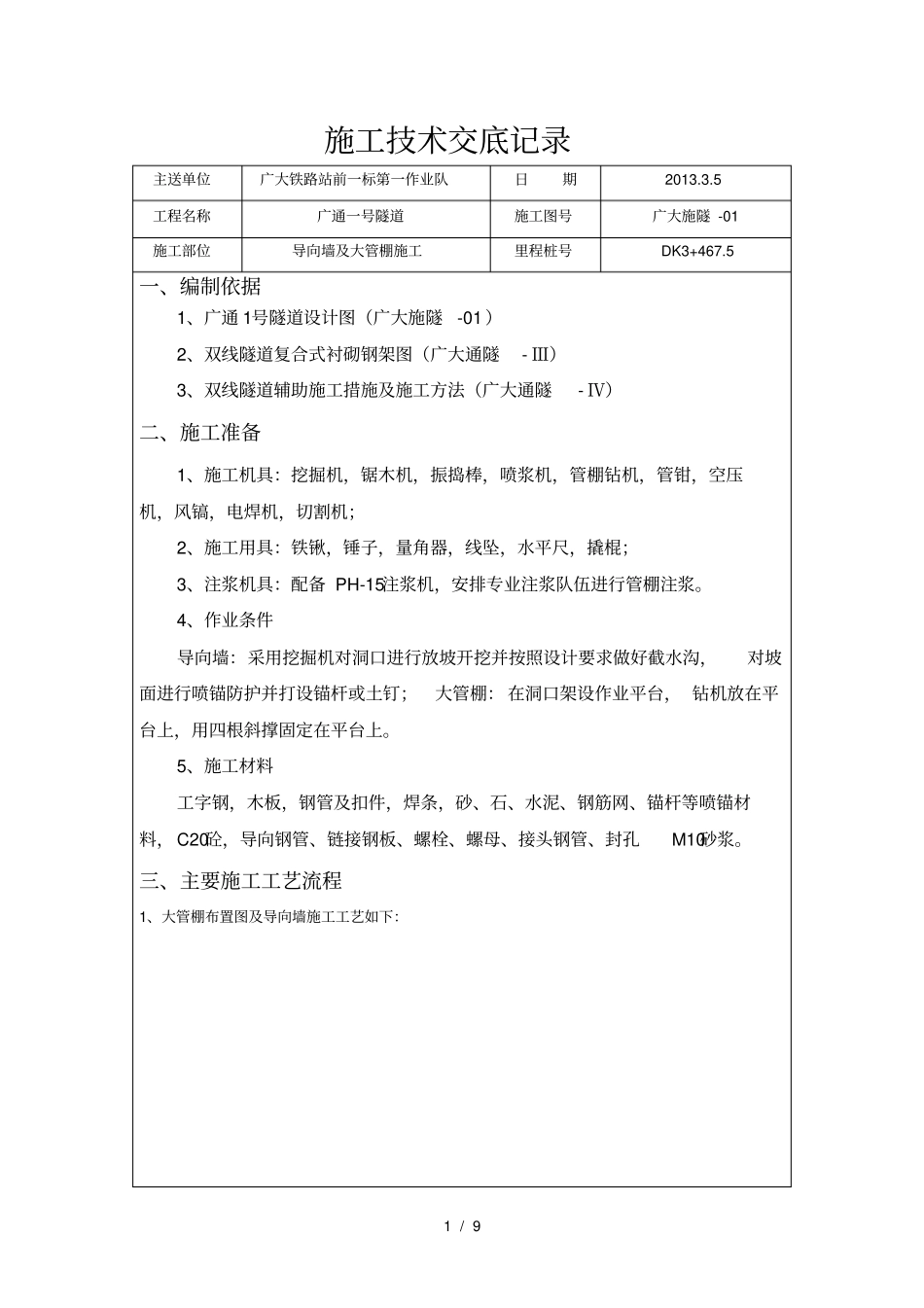

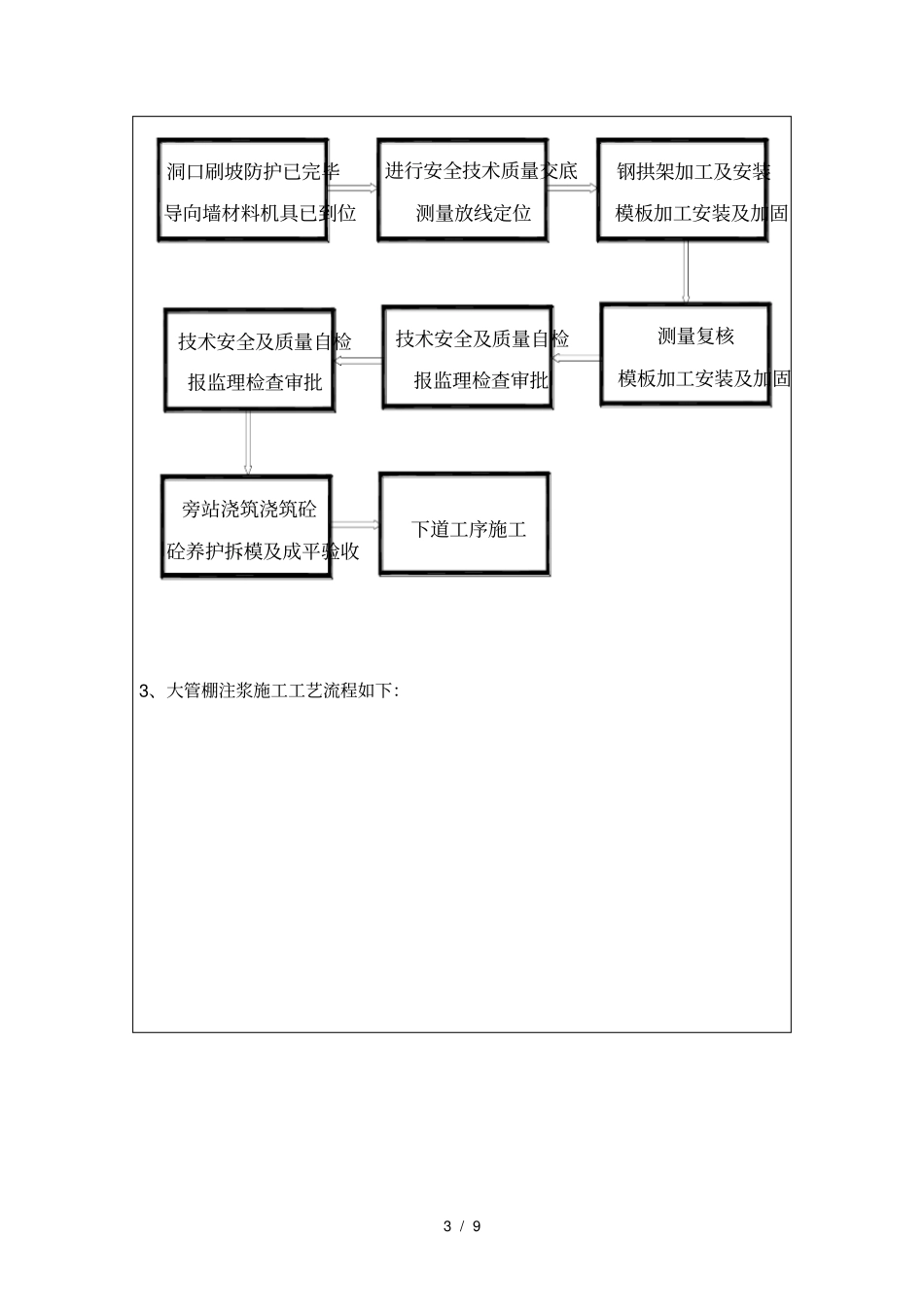

1 / 9 施工技术交底记录主送单位广大铁路站前一标第一作业队日期2013.3.5 工程名称广通一号隧道施工图号广大施隧 -01 施工部位导向墙及大管棚施工里程桩号DK3+467.5 一、编制依据1、广通 1号隧道设计图（广大施隧-01 ）2、双线隧道复合式衬砌钢架图（广大通隧- Ⅲ）3、双线隧道辅助施工措施及施工方法（广大通隧- Ⅳ）二、施工准备1、施工机具：挖掘机，锯木机，振捣棒，喷浆机，管棚钻机，管钳，空压机，风镐，电焊机，切割机；2、施工用具：铁锹，锤子，量角器，线坠，水平尺，撬棍；3、注浆机具：配备 PH-15注浆机，安排专业注浆队伍进行管棚注浆。4、作业条件导向墙：采用挖掘机对洞口进行放坡开挖并按照设计要求做好截水沟，对坡面进行喷锚防护并打设锚杆或土钉；大管棚： 在洞口架设作业平台， 钻机放在平台上，用四根斜撑固定在平台上。5、施工材料工字钢，木板，钢管及扣件，焊条，砂、石、水泥、钢筋网、锚杆等喷锚材料， C20砼，导向钢管、链接钢板、螺栓、螺母、接头钢管、封孔M10砂浆。三、主要施工工艺流程1、大管棚布置图及导向墙施工工艺如下：2 / 9 3 / 9 洞口刷坡防护已完毕导向墙材料机具已到位进行安全技术质量交底测量放线定位钢拱架加工及安装模板加工安装及加固测量复核模板加工安装及加固技术安全及质量自检报监理检查审批技术安全及质量自检报监理检查审批旁站浇筑浇筑砼砼养护拆模及成平验收下道工序施工3、大管棚注浆施工工艺流程如下：4 / 9 导向墙已施工完毕工作平台已搭设完毕预埋导向管、制作花管孔位测量放线钻孔（花管的孔先钻）清 孔顶进钢管棚清 孔注浆管路检查 注 浆 结 束压力流量达到要求？是 拌 浆下一根管注浆无孔管施工否四、导向墙浇注及导向管预埋广通 1号隧道进口采用Φ 108长管棚超前预支护，管棚长度30m，环向间距40cm。洞门拱部设导向墙，导向墙按拱部140° 设置，采用 C20混凝土浇筑，截面尺寸为 1.0m×1.0m，；为保证长管棚施工精度，导向墙内设2榀I20 工字钢，钢架外设Ф 140壁厚 5mm导向钢管，钢管与钢架焊接。钢架各单元由连接板焊接成型，单元间由螺栓连接，接头处焊缝高度为：腹板hf=9mm，翼板 hf=12mm。5 / 9 （1）钢管规格：热轧无缝钢管及钢花管，外径108mm，壁厚 8mm。钢管上钻注浆孔，孔径 10~16mm，孔间距 15~20cm，呈梅花形布置，尾部留 150cm不钻孔。（2）外插角 1° -3 ° ，钢管轴线与衬砌外缘成夹角， 可根据实际情况作调...
