隧道开挖与支护技术交底

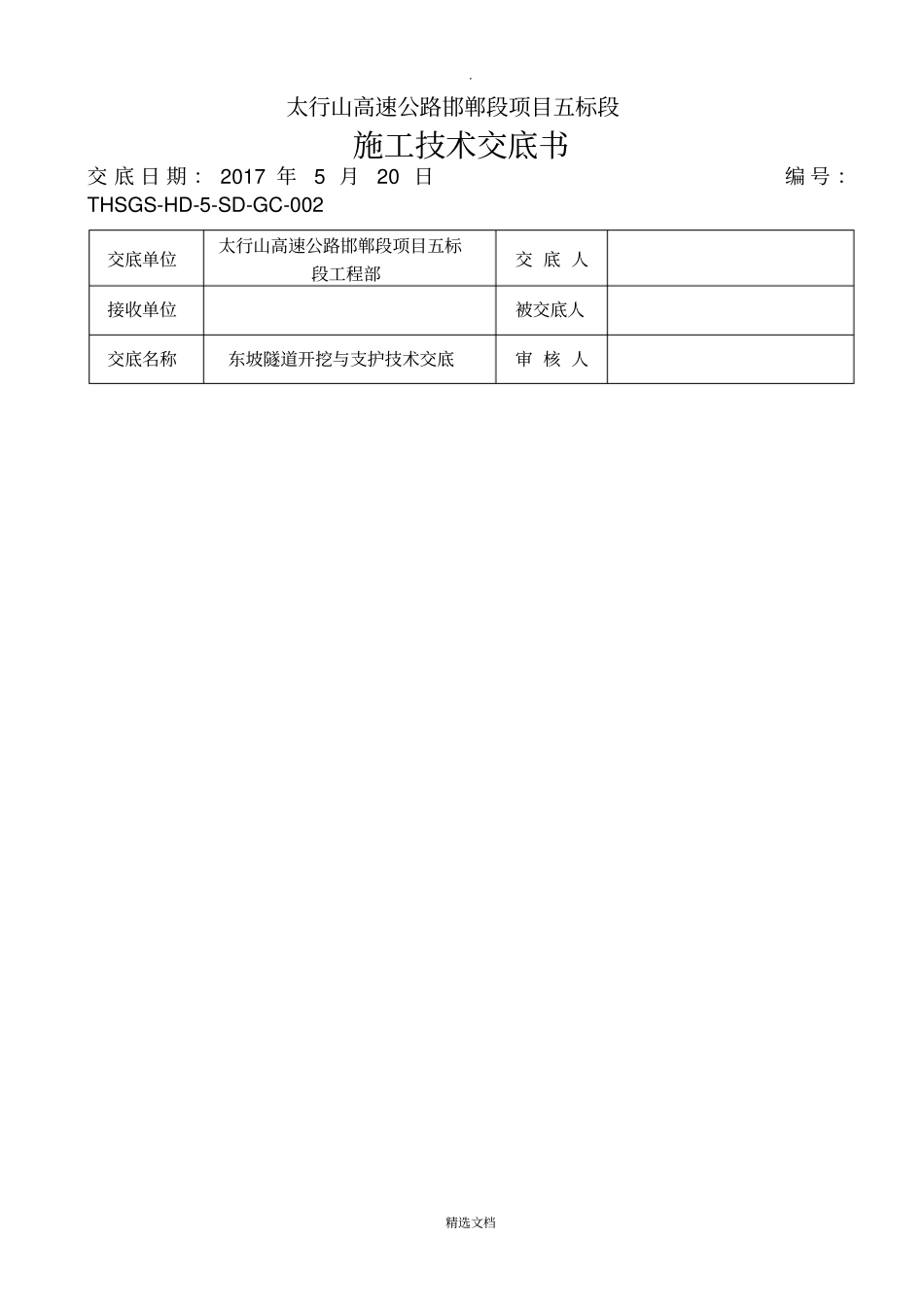

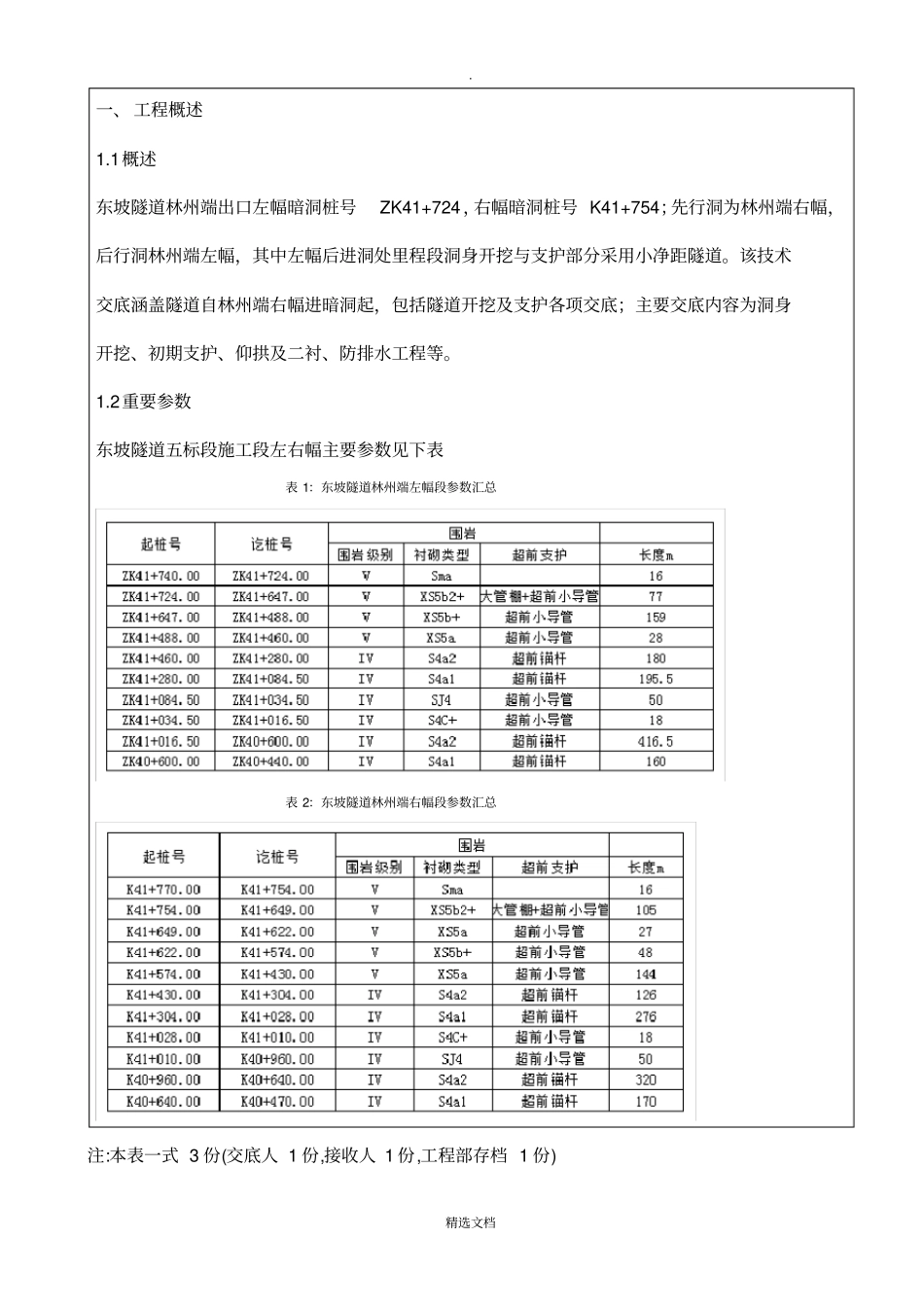

. 精选文档太行山高速公路邯郸段项目五标段施工技术交底书交 底 日 期 ： 2017 年5 月20 日编 号 ：THSGS-HD-5-SD-GC-002交底单位太行山高速公路邯郸段项目五标段工程部交 底 人接收单位被交底人交底名称东坡隧道开挖与支护技术交底审 核 人. 精选文档注:本表一式 3 份(交底人 1 份,接收人 1 份,工程部存档 1 份) 一、 工程概述1.1概述东坡隧道林州端出口左幅暗洞桩号ZK41+724，右幅暗洞桩号 K41+754；先行洞为林州端右幅，后行洞林州端左幅，其中左幅后进洞处里程段洞身开挖与支护部分采用小净距隧道。该技术交底涵盖隧道自林州端右幅进暗洞起，包括隧道开挖及支护各项交底；主要交底内容为洞身开挖、初期支护、仰拱及二衬、防排水工程等。1.2重要参数东坡隧道五标段施工段左右幅主要参数见下表表 1：东坡隧道林州端左幅段参数汇总表 2：东坡隧道林州端右幅段参数汇总. 精选文档太行山高速公路邯郸段项目五标段施工技术交底书交 底 日 期 ： 2017 年5 月20 日编 号 ：THSGS-HD-5-SD-GC-002交底单位太行山高速公路邯郸段项目五标段工程部交 底 人接收单位被交底人交底名称东坡隧道开挖与支护技术交底审 核 人. 精选文档二、 洞身开挖隧道采用钻爆法施工，开挖采用光面爆破，尽量是隧道断面周边轮廓圆顺，避免棱角突变处应力集中，以充分利用围岩自身承载力。东坡隧道为特长隧道，采用10.25m净宽断面，我标段主要围岩级别为V 级和 IV 级。分离式隧道V 级围岩采用拱部环形留核心土开挖法施工， IV 级围岩采用上下台阶开挖法施工；小净距隧道先行洞采用与分离式隧道相应围岩相同的开挖法施工。 后行洞 V 级围岩采用单侧壁导坑法施工。后行洞 IV 级围岩粗预留核心土开挖法施工。2.1 V 级围岩开挖作业对于Ⅴ级围岩洞口加强段及小间距隧道Ⅴ级围岩后行洞，施工开挖应做好超前支护，采用单侧壁导坑法施工，为减少爆破对中间岩柱的扰动，左右线施工导坑均设置在靠中间岩柱一侧，单侧壁导洞及导洞外侧洞室均采用上下断面法开挖。导洞与导洞外侧洞室掌子面间距控制在 10～15m，上、下台阶间距控制在3～5m。围岩软弱地段施工以机械开挖为主，辅以人工手持小型机具配合修边。部分需爆破地段采用人工手持风钻成孔，浅孔弱爆破方式进行。应做到分部、依序进行，见图1 单侧壁导洞施工工序图。图 1 单侧壁导洞施工工序图. 精选文档注:本表一式 3 份(交底人 1 份,接收人 1 份,工程部存档 1...
