集成化△M编译码系统

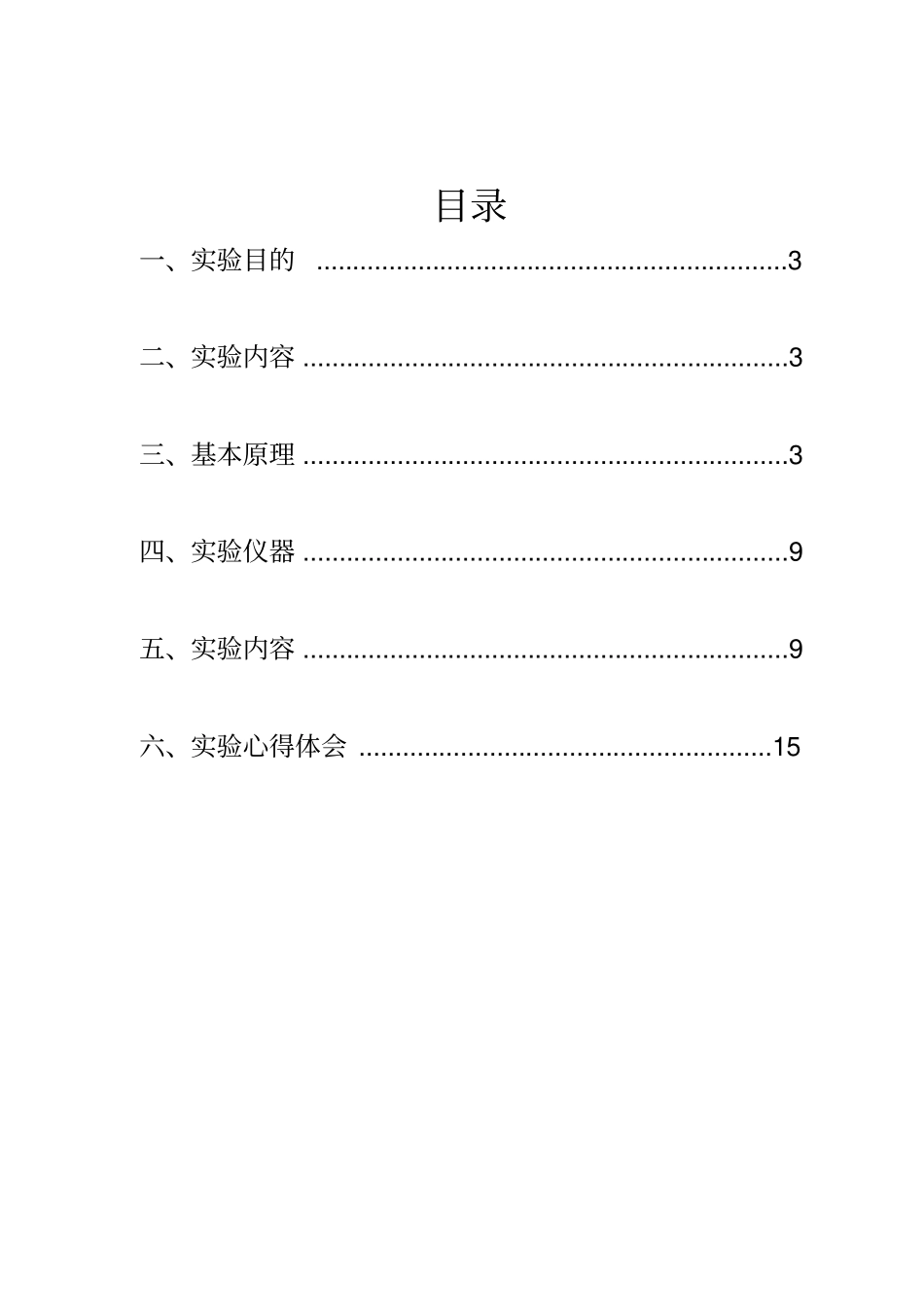

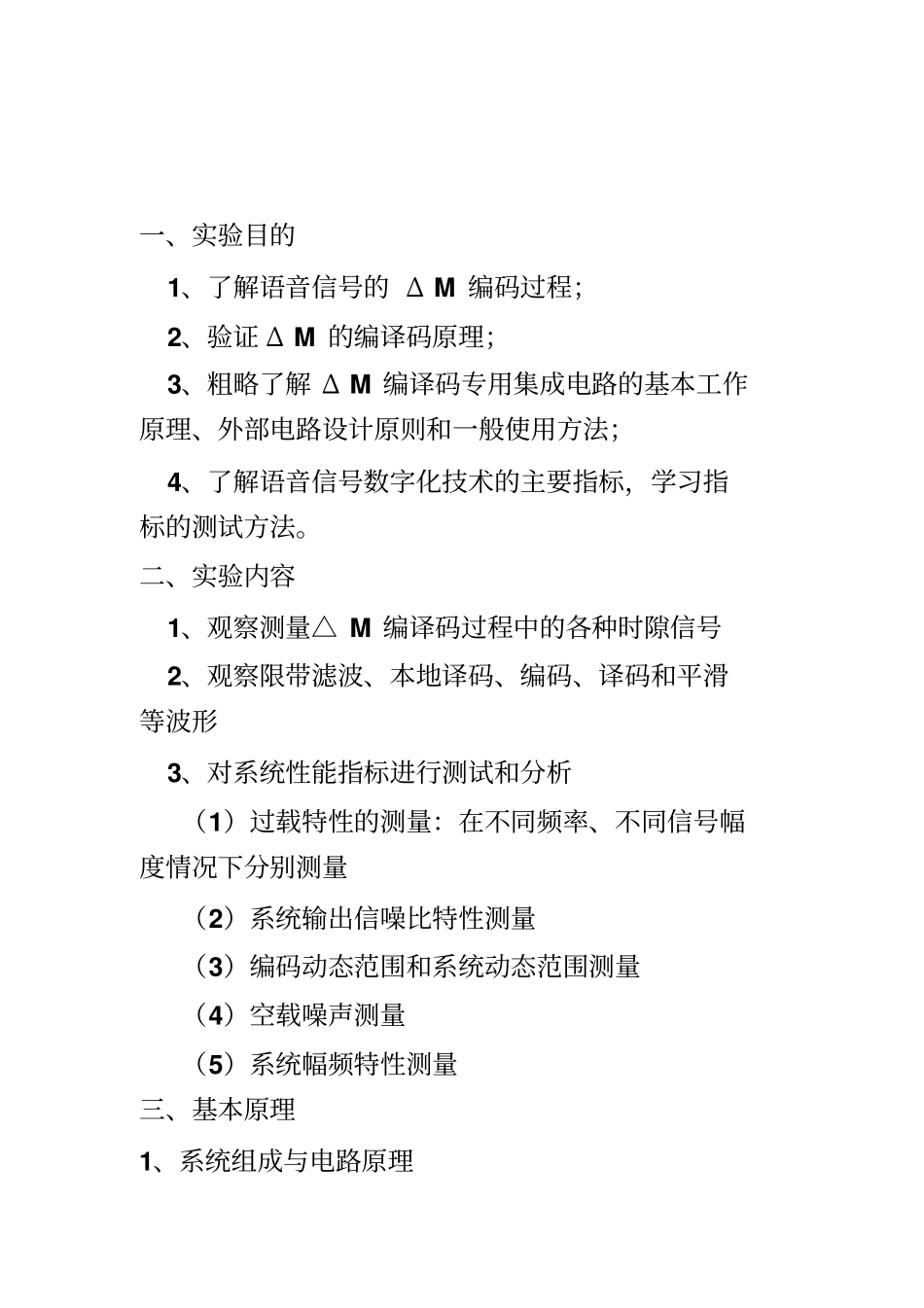

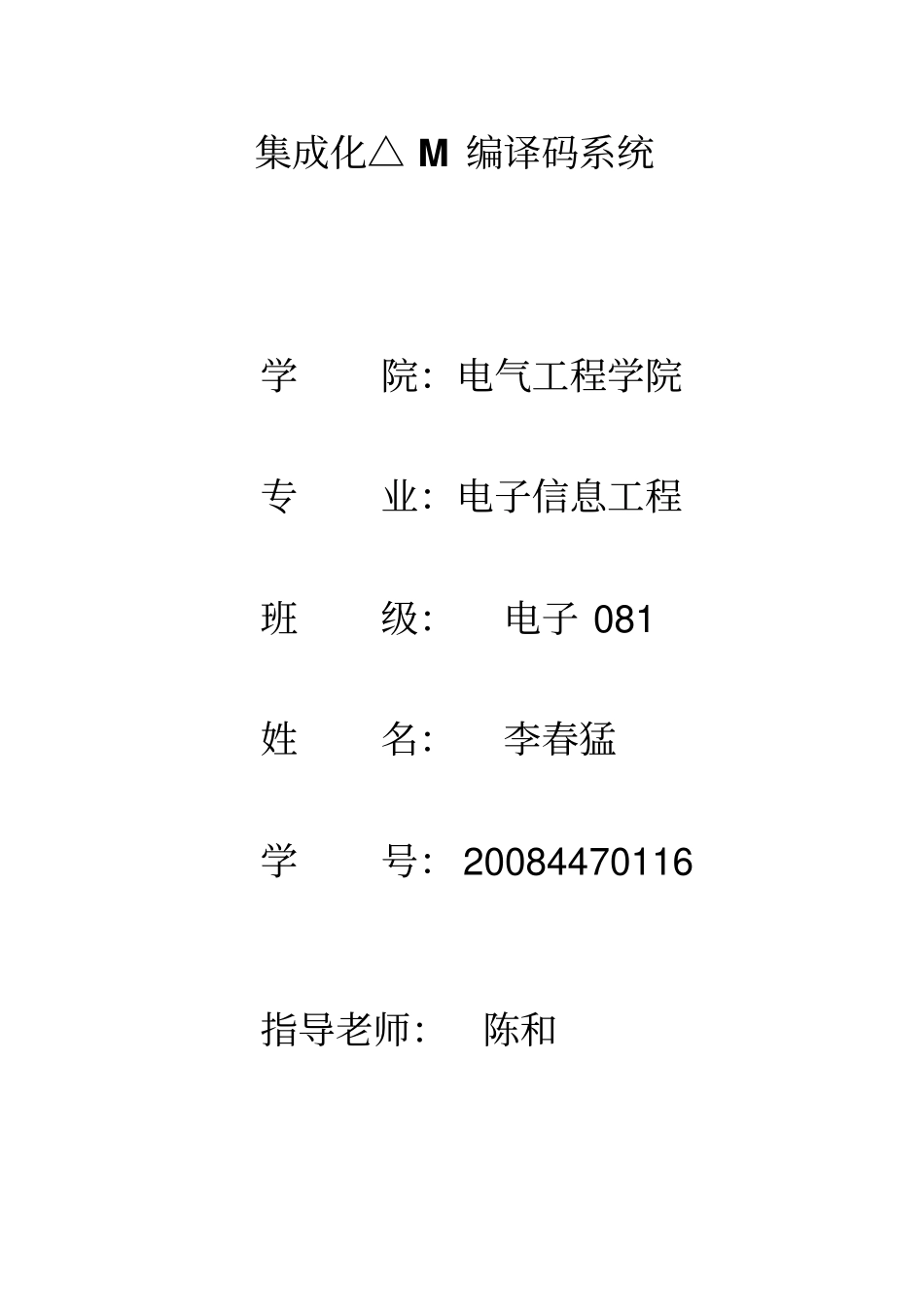

集成化△ M 编译码系统学院：电气工程学院专业：电子信息工程班级：电子 081 姓名：李春猛学号： 20084470116 指导老师：陈和目录一、实验目的.................................................................3 二、实验内容 ...................................................................3 三、基本原理 ...................................................................3 四、实验仪器 ...................................................................9 五、实验内容 ...................................................................9 六、实验心得体会 .........................................................15 一、实验目的1、了解语音信号的 Δ M 编码过程；2、验证 Δ M 的编译码原理；3、粗略了解 Δ M 编译码专用集成电路的基本工作原理、外部电路设计原则和一般使用方法；4、了解语音信号数字化技术的主要指标，学习指标的测试方法。二、实验内容1、观察测量△ M 编译码过程中的各种时隙信号2、观察限带滤波、本地译码、编码、译码和平滑等波形3、对系统性能指标进行测试和分析（1）过载特性的测量：在不同频率、不同信号幅度情况下分别测量（2）系统输出信噪比特性测量（3）编码动态范围和系统动态范围测量（4）空载噪声测量（5）系统幅频特性测量三、基本原理1、系统组成与电路原理系统组成的方框图如图所示，它是由定时部分、△M 编译码器及收、发运放电容滤波器组成的。2、电路原理MC3418 简介MC3418 是 MOTOLOLA公司生产的通信专用集成电路，它是数字检测音节压扩增量编译码器。它由模拟输入放大器、数字输入运算放大器、电压/电流转换运算放大器、 极性开关、 工作选择开关和数字检测 (移位寄存器和逻辑电路 )等部分构成的。第 15 脚的工作电平可以控制该片工作于编码状态或译码状态：当第15 脚接高电平 (VCC/2) 时，该片做编码器用；当第15 脚接低电平 (地)时，该片做译码器用。语音信号发定时发滤波器编码器收定时收滤波器译码器语音信号信 道当单片作为编码器使用时，15 脚接高电平， 这时工作开关使模拟运放与移位寄存器接通。模拟信号由1 脚输入，本地译码信号由2 脚输入，运算放大器对它们进行比较并将差值放大。运算放大器输出经电平转换给出数字信码。在 14 脚输入的时钟后沿时刻，运算放大器输出的结+--+12调制/解调选择时钟VCC 电...
