雨刮电机控制原理

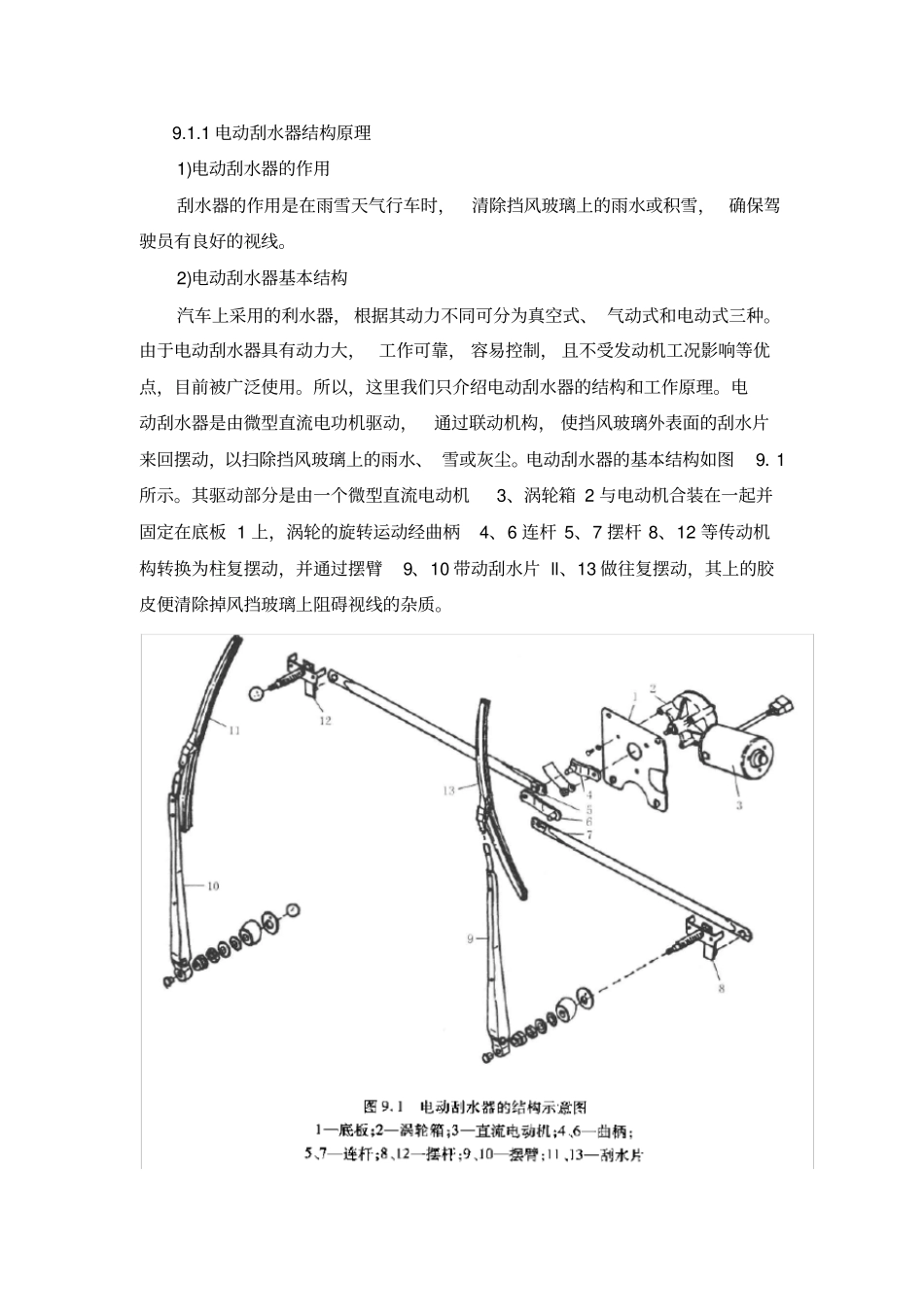

雨刮电机控制原理_第1页
1/9

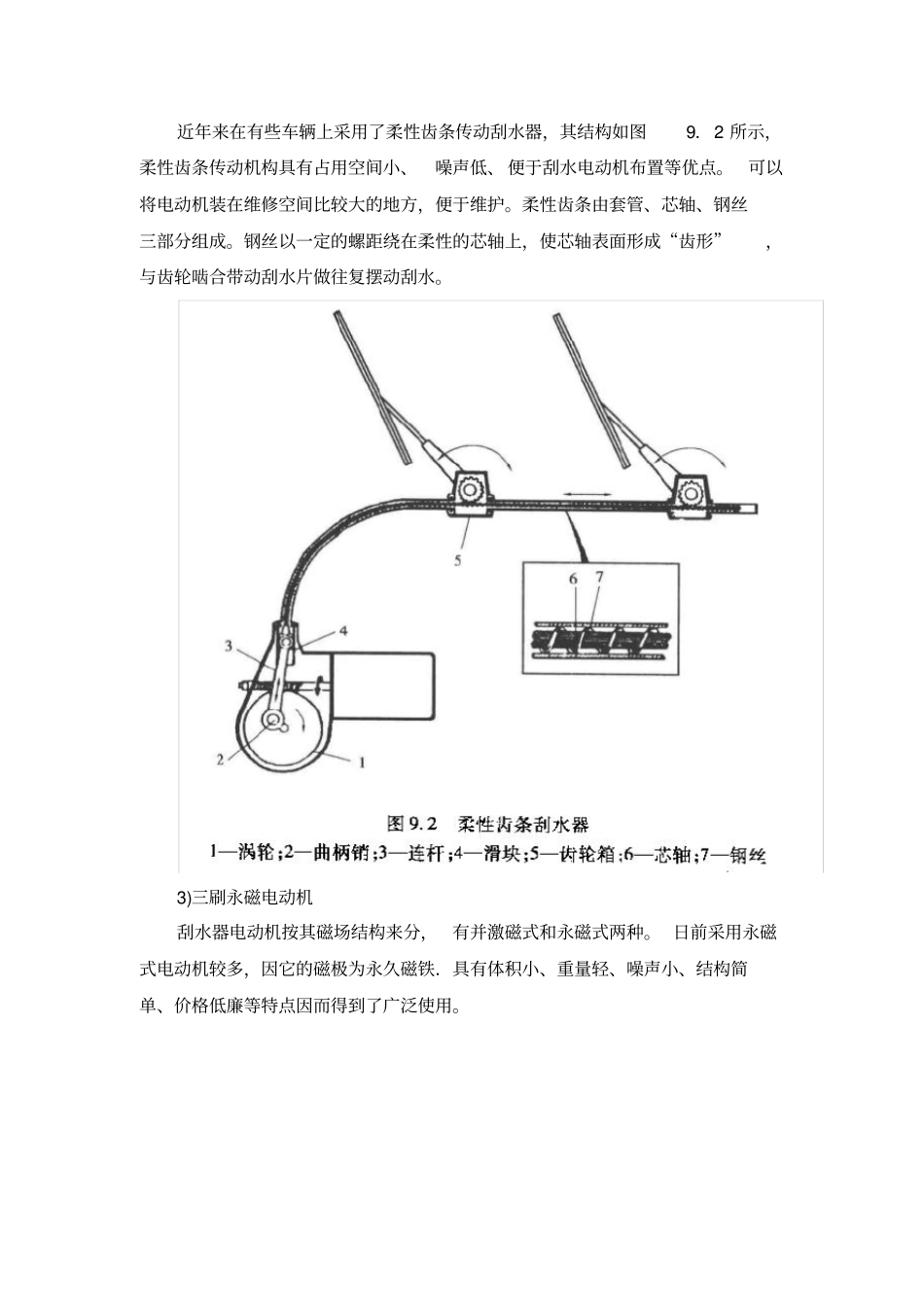

雨刮电机控制原理_第2页
2/9

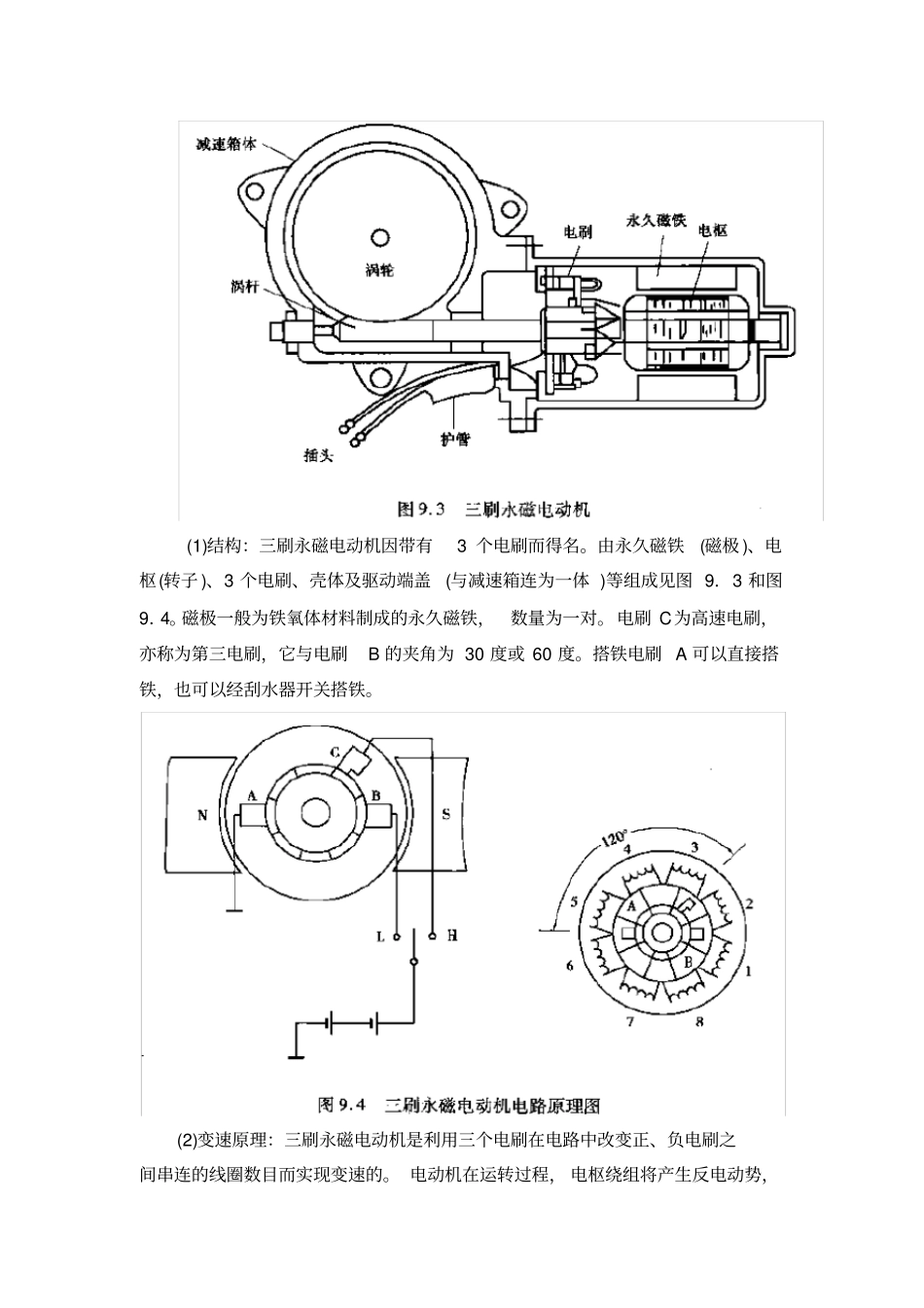

雨刮电机控制原理_第3页
3/9
9.1.1 电动刮水器结构原理1)电动刮水器的作用刮水器的作用是在雨雪天气行车时,清除挡风玻璃上的雨水或积雪, 确保驾驶员有良好的视线。2)电动刮水器基本结构汽车上采用的利水器, 根据其动力不同可分为真空式、 气动式和电动式三种。由于电动刮水器具有动力大, 工作可靠, 容易控制, 且不受发动机工况影响等优点,目前被广泛使用。所以,这里我们只介绍电动刮水器的结构和工作原理。电动刮水器是由微型直流电功机驱动,通过联动机构, 使挡风玻璃外表面的刮水片来回摆动,以扫除挡风玻璃上的雨水、 雪或灰尘。电动刮水器的基本结构如图9.1所示。其驱动部分是由一个微型直流电动机3、涡轮箱 2 与电动机合装在一起并固定在底板 1 上,涡轮的旋转运动经曲柄4、6 连杆 5、7 摆杆 8、12 等传动机构转换为柱复摆动,并通过摆臂9、10 带动刮水片 ll、13 做往复摆动,其上的胶皮便清除掉风挡玻璃上阻碍视线的杂质。近年来在有些车辆上采用了柔性齿条传动刮水器,其结构如图9.2 所示,柔性齿条传动机构具有占用空间小、噪声低、 便于刮水电动机布置等优点。可以将电动机装在维修空间比较大的地方,便于维护。柔性齿条由套管、芯轴、钢丝三部分组成。钢丝以一定的螺距绕在柔性的芯轴上,使芯轴表面形成“齿形”,与齿轮啮合带动刮水片做往复摆动刮水。3)三刷永磁电动机刮水器电动机按其磁场结构来分,有并激磁式和永磁式两种。 日前采用永磁式电动机较多,因它的磁极为永久磁铁.具有体积小、重量轻、噪声小、结构简单、价格低廉等特点因而得到了广泛使用。(1)结构:三刷永磁电动机因带有3 个电刷而得名。由永久磁铁(磁极 )、电枢(转子 )、3 个电刷、壳体及驱动端盖(与减速箱连为一体 )等组成见图 9.3 和图9.4。磁极一般为铁氧体材料制成的永久磁铁,数量为一对。电刷 C为高速电刷,亦称为第三电刷,它与电刷B 的夹角为 30 度或 60 度。搭铁电刷 A 可以直接搭铁,也可以经刮水器开关搭铁。(2)变速原理:三刷永磁电动机是利用三个电刷在电路中改变正、负电刷之间串连的线圈数目而实现变速的。 电动机在运转过程, 电枢绕组将产生反电动势,相当于并激直流电动机产生的感应电动势,其方向与电枢电流相反。 当直流电动机稳定运转时, 外加电源电压应等于电枢绕组的电压降与反电动势之和。当刮水器开关的 L 挡闭合时,电刷 B 与 A 通电。两电刷之间的 8 个电枢绕组构成两条并联支路,两个支路中各绕组...
