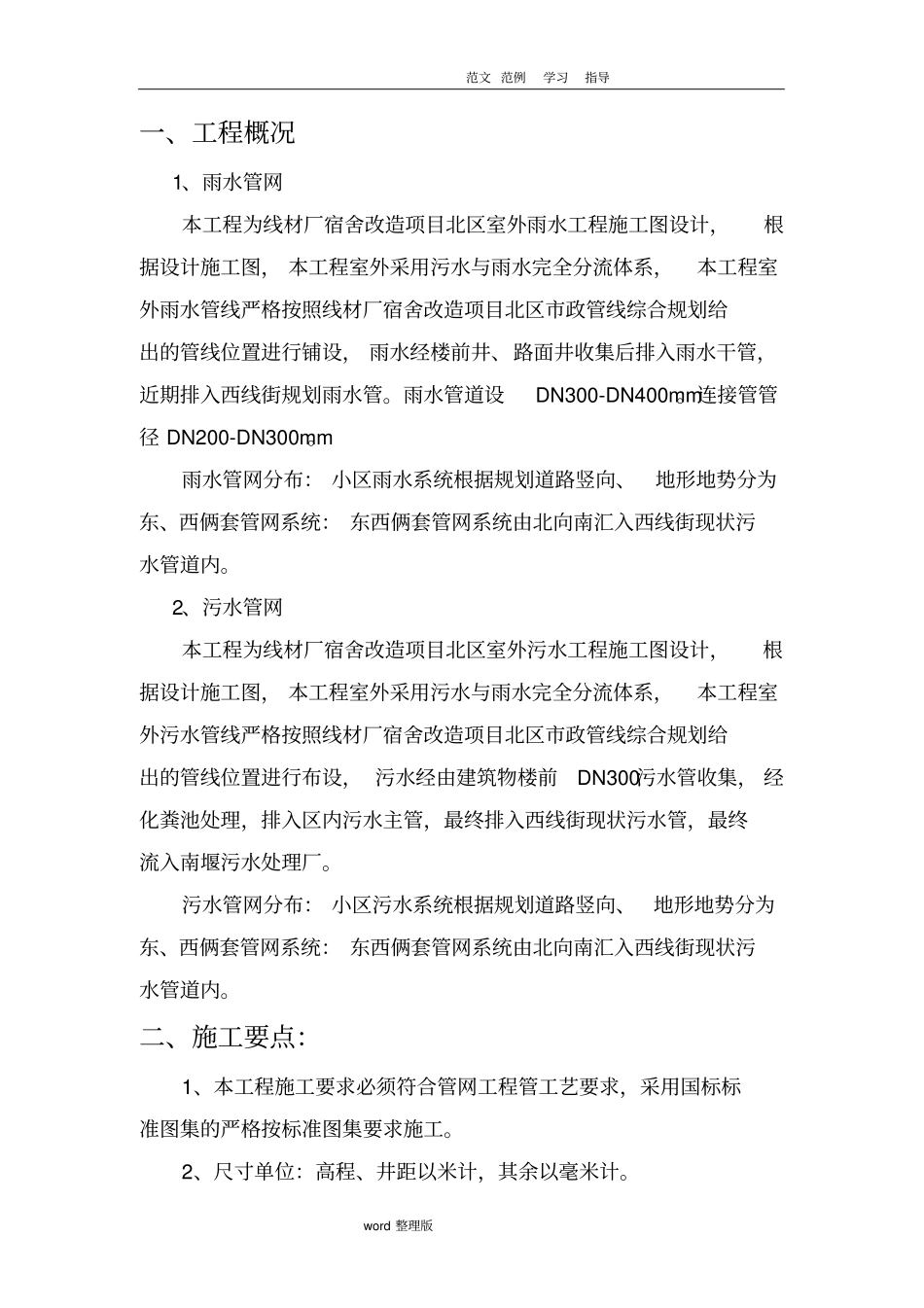

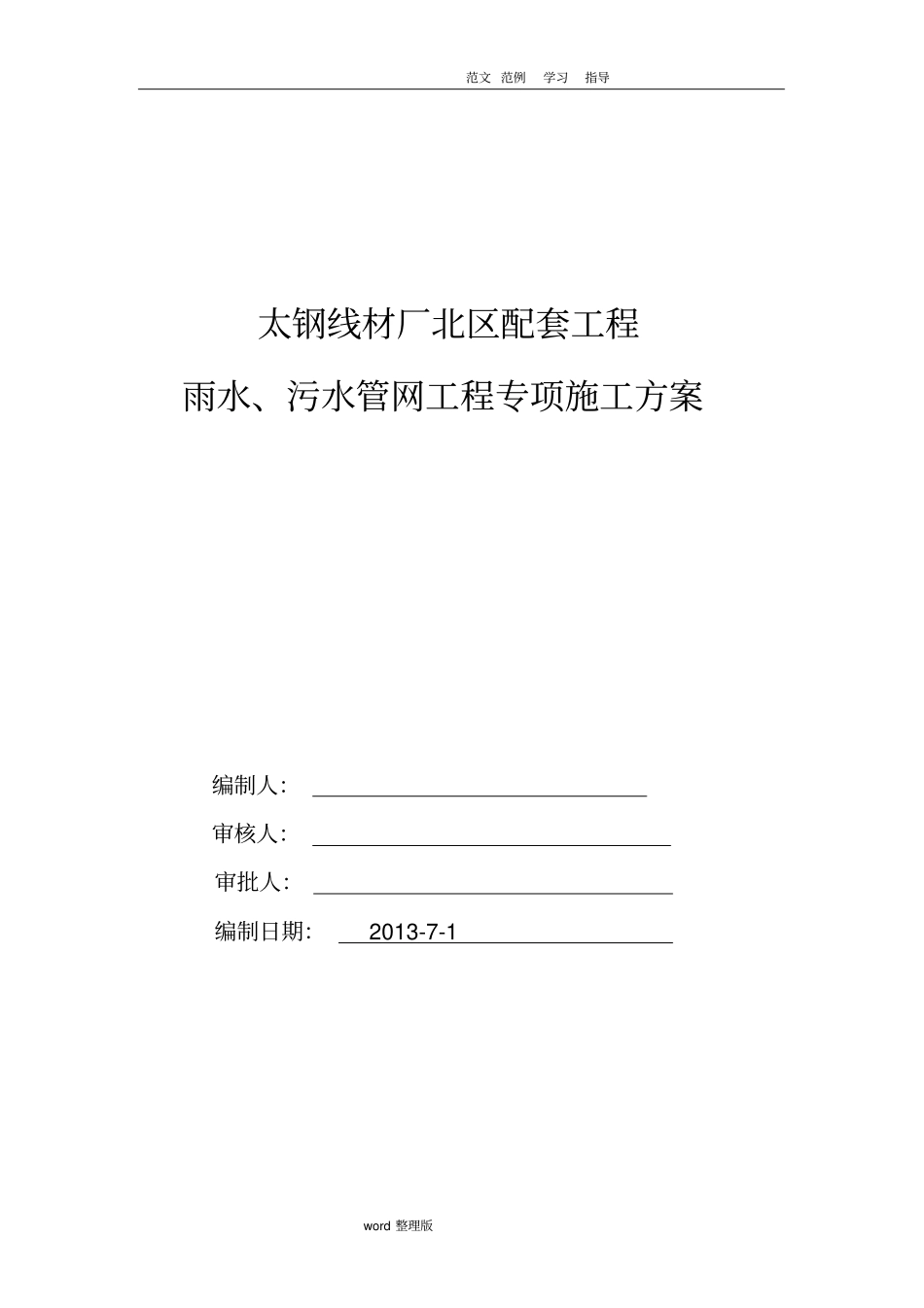

范文 范例学习指导word 整理版太钢线材厂北区配套工程雨水、污水管网工程专项施工方案编制人：审核人：审批人：编制日期： 2013-7-1 范文 范例学习指导word 整理版一、工程概况1、雨水管网本工程为线材厂宿舍改造项目北区室外雨水工程施工图设计，根据设计施工图， 本工程室外采用污水与雨水完全分流体系，本工程室外雨水管线严格按照线材厂宿舍改造项目北区市政管线综合规划给出的管线位置进行铺设， 雨水经楼前井、路面井收集后排入雨水干管，近期排入西线街规划雨水管。雨水管道设DN300-DN400mm。连接管管径 DN200-DN300mm。雨水管网分布： 小区雨水系统根据规划道路竖向、地形地势分为东、西俩套管网系统： 东西俩套管网系统由北向南汇入西线街现状污水管道内。2、污水管网本工程为线材厂宿舍改造项目北区室外污水工程施工图设计，根据设计施工图， 本工程室外采用污水与雨水完全分流体系，本工程室外污水管线严格按照线材厂宿舍改造项目北区市政管线综合规划给出的管线位置进行布设， 污水经由建筑物楼前DN300污水管收集， 经化粪池处理，排入区内污水主管，最终排入西线街现状污水管，最终流入南堰污水处理厂。污水管网分布： 小区污水系统根据规划道路竖向、地形地势分为东、西俩套管网系统： 东西俩套管网系统由北向南汇入西线街现状污水管道内。二、施工要点：1、本工程施工要求必须符合管网工程管工艺要求，采用国标标准图集的严格按标准图集要求施工。2、尺寸单位：高程、井距以米计，其余以毫米计。范文 范例学习指导word 整理版3、管道的连接方式均采用承插橡胶圈接口。4、施工中所用各种原料、半成品以及管材必须符合有关国家标准和规范有关，不得采用不合格产品。 5、绝对高程为 823.4 米。6、如果因施工与地形图测绘时间不一致时，施工中允许根据实际情况对检查井适当进行平面移动，但必须经设计方、 业主及监理校核同意。7、管道地基应处理达到设计的要求，按要求夯实后在做砂石垫层。8、污水管道应根据 GB50268-2008 规范按无压管道进行严密性试验。三、技术及材料要求：1、雨水管网（1）雨水管道采用DN300和 DN400埋地高密度聚乙烯（ HDPE）双壁波纹管，位于人行道及绿化带下采用环刚度S1 级（4KN/㎡），位于车行道下采用环刚度S2级（8KN/㎡）； HDPE双壁波纹管接口采用承插接橡胶圈接口。（2）雨水连接管：单箅雨水口采用DN200mm、双壁雨水口采用DN300mm钢筋混凝土圆管； 钢丝网水泥砂浆抹带接口...
