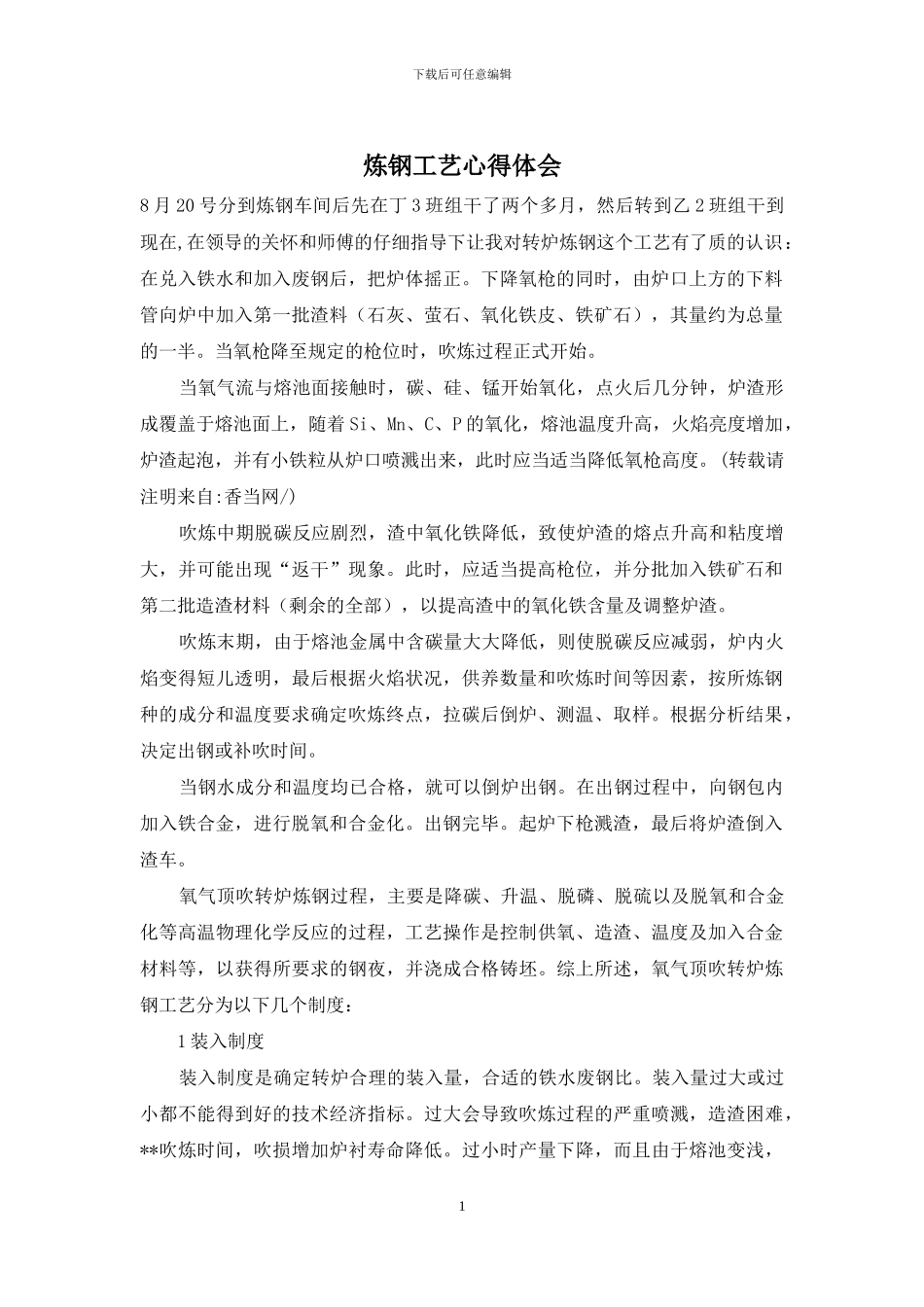

炼钢工艺心得体会

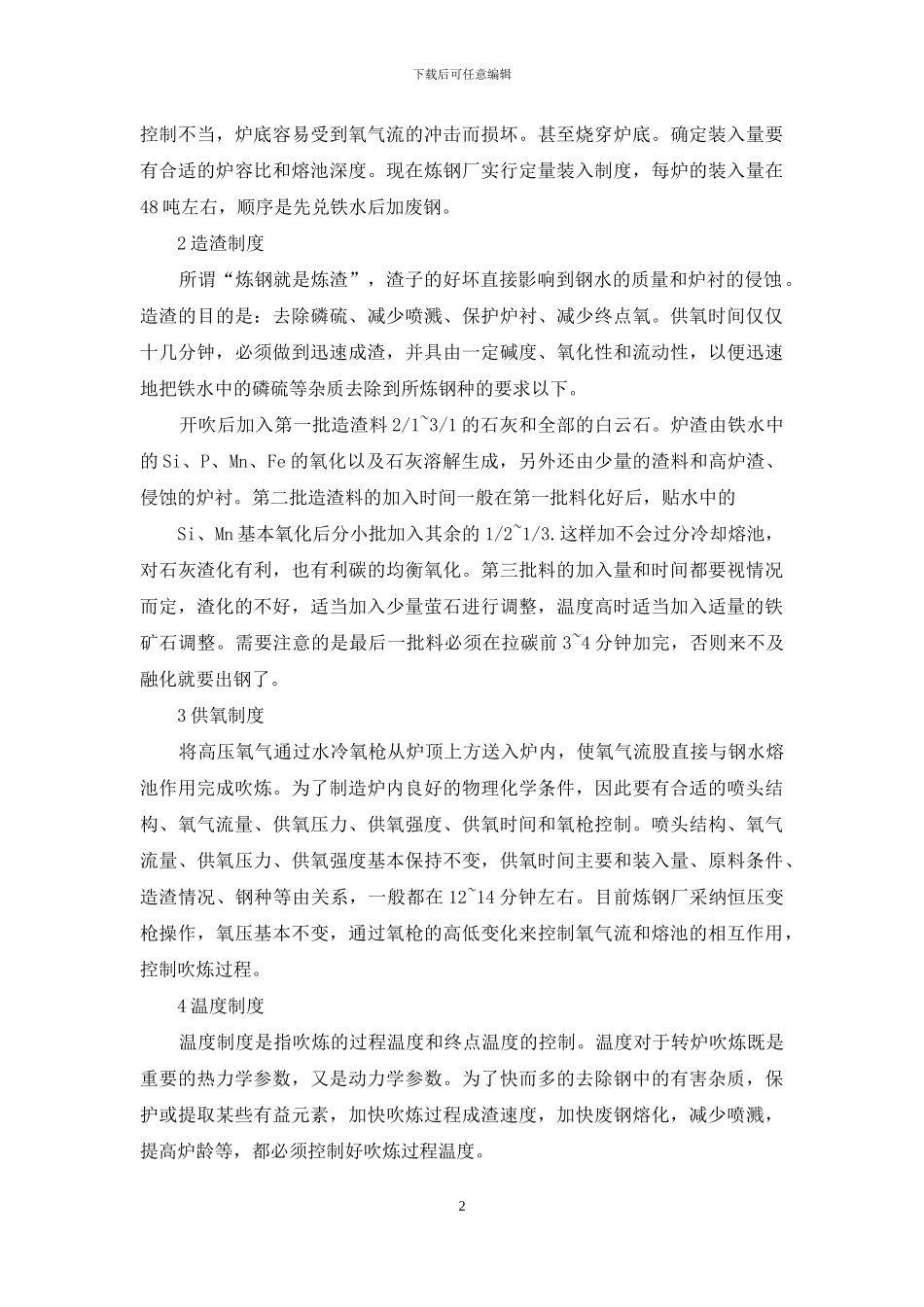

下载后可任意编辑炼钢工艺心得体会8 月 20 号分到炼钢车间后先在丁 3 班组干了两个多月，然后转到乙 2 班组干到现在,在领导的关怀和师傅的仔细指导下让我对转炉炼钢这个工艺有了质的认识：在兑入铁水和加入废钢后，把炉体摇正。下降氧枪的同时，由炉口上方的下料管向炉中加入第一批渣料（石灰、萤石、氧化铁皮、铁矿石），其量约为总量的一半。当氧枪降至规定的枪位时，吹炼过程正式开始。 当氧气流与熔池面接触时，碳、硅、锰开始氧化，点火后几分钟，炉渣形成覆盖于熔池面上，随着 Si、Mn、C、P 的氧化，熔池温度升高，火焰亮度增加，炉渣起泡，并有小铁粒从炉口喷溅出来，此时应当适当降低氧枪高度。(转载请注明来自:香当网/) 吹炼中期脱碳反应剧烈，渣中氧化铁降低，致使炉渣的熔点升高和粘度增大，并可能出现“返干”现象。此时，应适当提高枪位，并分批加入铁矿石和第二批造渣材料（剩余的全部），以提高渣中的氧化铁含量及调整炉渣。 吹炼末期，由于熔池金属中含碳量大大降低，则使脱碳反应减弱，炉内火焰变得短儿透明，最后根据火焰状况，供养数量和吹炼时间等因素，按所炼钢种的成分和温度要求确定吹炼终点，拉碳后倒炉、测温、取样。根据分析结果，决定出钢或补吹时间。 当钢水成分和温度均已合格，就可以倒炉出钢。在出钢过程中，向钢包内加入铁合金，进行脱氧和合金化。出钢完毕。起炉下枪溅渣，最后将炉渣倒入渣车。 氧气顶吹转炉炼钢过程，主要是降碳、升温、脱磷、脱硫以及脱氧和合金化等高温物理化学反应的过程，工艺操作是控制供氧、造渣、温度及加入合金材料等，以获得所要求的钢夜，并浇成合格铸坯。综上所述，氧气顶吹转炉炼钢工艺分为以下几个制度： 1 装入制度 装入制度是确定转炉合理的装入量，合适的铁水废钢比。装入量过大或过小都不能得到好的技术经济指标。过大会导致吹炼过程的严重喷溅，造渣困难，**吹炼时间，吹损增加炉衬寿命降低。过小时产量下降，而且由于熔池变浅，1下载后可任意编辑控制不当，炉底容易受到氧气流的冲击而损坏。甚至烧穿炉底。确定装入量要有合适的炉容比和熔池深度。现在炼钢厂实行定量装入制度，每炉的装入量在48 吨左右，顺序是先兑铁水后加废钢。 2 造渣制度 所谓“炼钢就是炼渣”，渣子的好坏直接影响到钢水的质量和炉衬的侵蚀。造渣的目的是：去除磷硫、减少喷溅、保护炉衬、减少终点氧。供氧时间仅仅十几分钟，必须做到迅速成渣，并具由一定碱度、氧化性和流动性，...
