零件测量工作分析

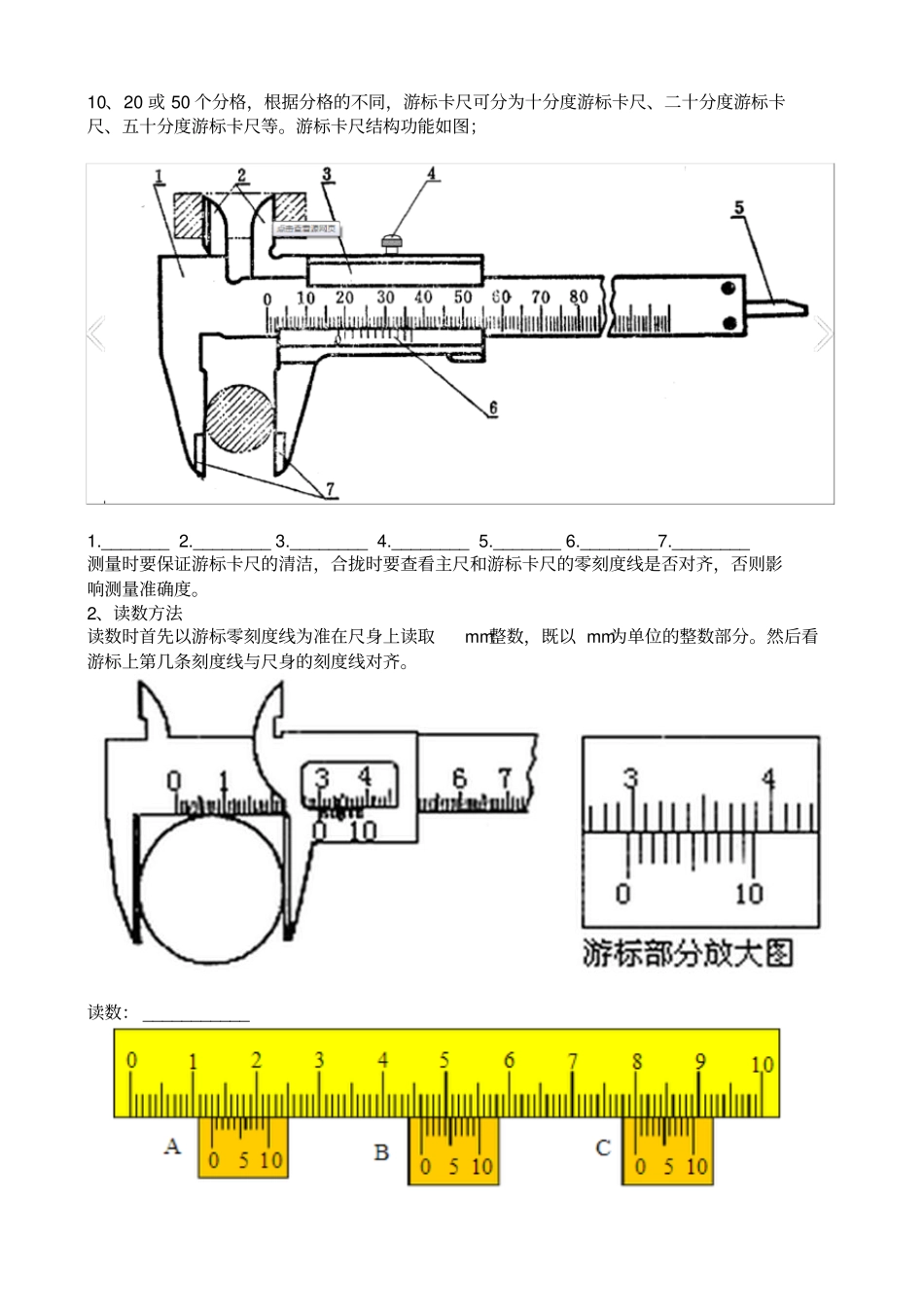

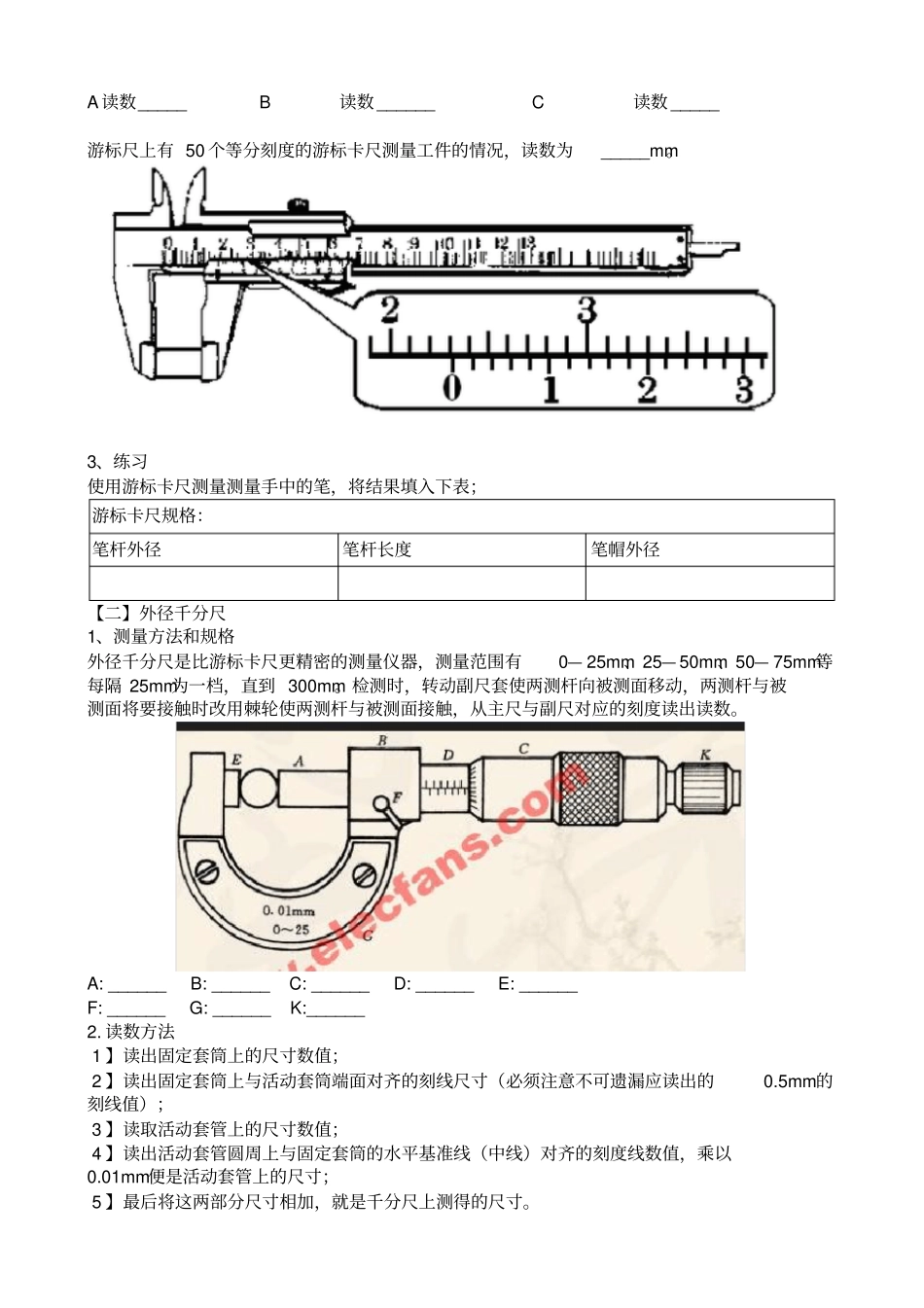

《零件测量 》工作页姓名： __________ 学号： __________ 班级： __________ 学习任务一：工量具的使用【一】游标卡尺1、功能结构游标卡尺由主尺和附在主迟上能滑动的游标两部分构成。主尺以mm为单位，而游标上有10、20 或 50 个分格，根据分格的不同，游标卡尺可分为十分度游标卡尺、二十分度游标卡尺、五十分度游标卡尺等。游标卡尺结构功能如图；1._______ 2.________ 3.________ 4.________ 5._______ 6.________7.________ 测量时要保证游标卡尺的清洁，合拢时要查看主尺和游标卡尺的零刻度线是否对齐，否则影响测量准确度。2、读数方法读数时首先以游标零刻度线为准在尺身上读取mm整数，既以 mm为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐。读数： ___________ A 读数_____ B读数 ______ C读数 _____ 游标尺上有 50 个等分刻度的游标卡尺测量工件的情况，读数为_____mm。3、练习使用游标卡尺测量测量手中的笔，将结果填入下表；游标卡尺规格：笔杆外径笔杆长度笔帽外径【二】外径千分尺1、测量方法和规格外径千分尺是比游标卡尺更精密的测量仪器，测量范围有0— 25mm、25— 50mm、50— 75mm等每隔 25mm为一档，直到 300mm。检测时，转动副尺套使两测杆向被测面移动，两测杆与被测面将要接触时改用棘轮使两测杆与被测面接触，从主尺与副尺对应的刻度读出读数。A: ______ B: ______ C: ______ D: ______ E: ______ F: ______ G: ______ K:______ 2. 读数方法 1 】读出固定套筒上的尺寸数值； 2 】读出固定套筒上与活动套筒端面对齐的刻线尺寸（必须注意不可遗漏应读出的0.5mm的刻线值）； 3 】读取活动套管上的尺寸数值； 4 】读出活动套管圆周上与固定套筒的水平基准线（中线）对齐的刻度线数值，乘以0.01mm便是活动套管上的尺寸； 5 】最后将这两部分尺寸相加，就是千分尺上测得的尺寸。读数： ______ _______ ______ 3. 使用注意事项 1 】测量前应擦净千分尺，将两测量面闭合，检查主副尺0 刻线是否重合，若不重合，则在测量后根据原始误差修正读数。 2 】测量时应握紧弓架，当测微螺杆即将接触工件时必须使用棘轮，并至打滑1— 2 圈时为止，以保证恒定的测量压力。3】工件应准确地放置在千分尺测量面间，不可倾斜。4】测量时不应先锁紧螺杆，后用力卡过工件。否则将导致螺杆弯曲或测量面磨损，因而影响测量准确度。5】千分尺只适用于量精确度...
