雷松CEG系列雷达自我诊断结果详细说明资料

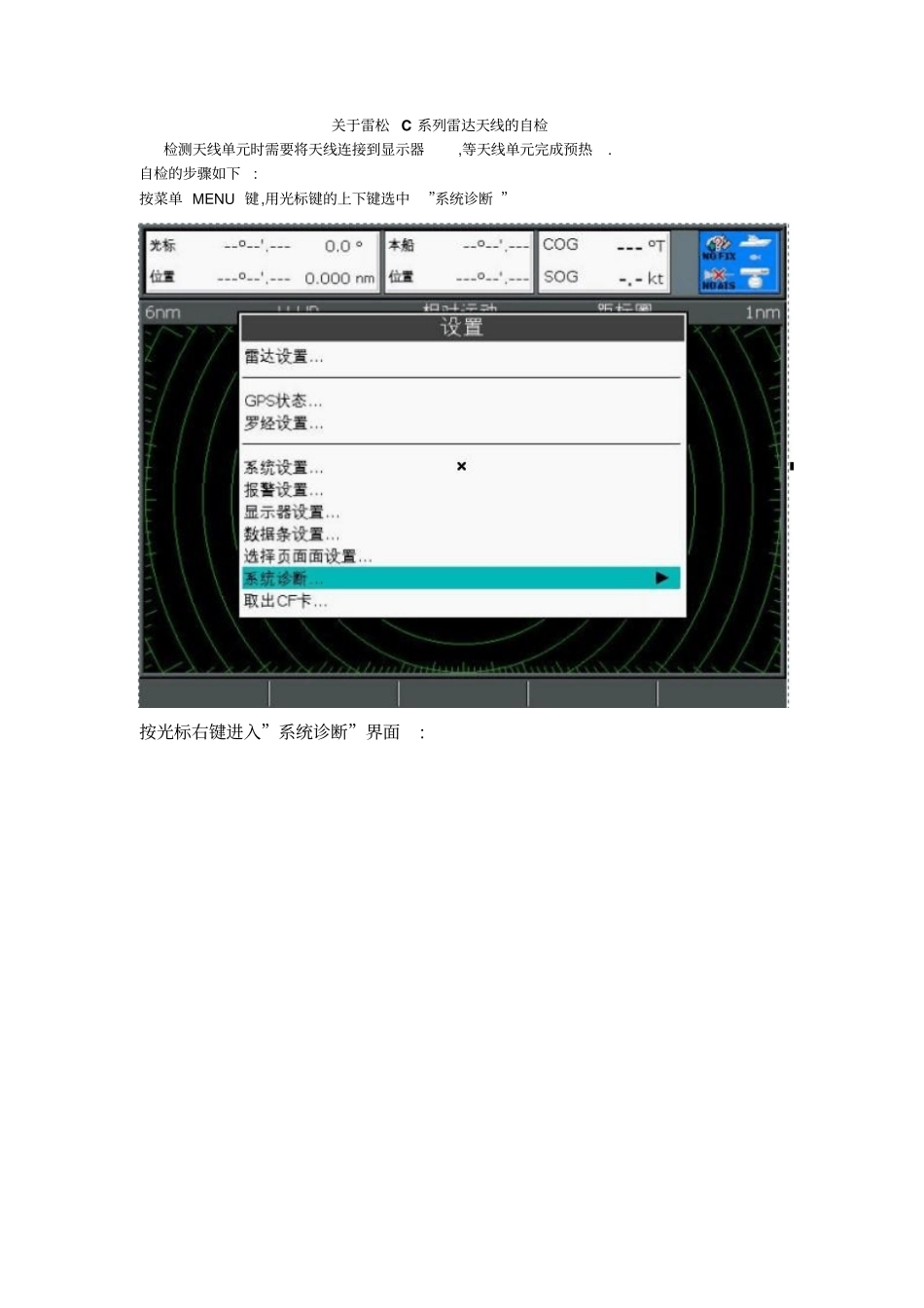

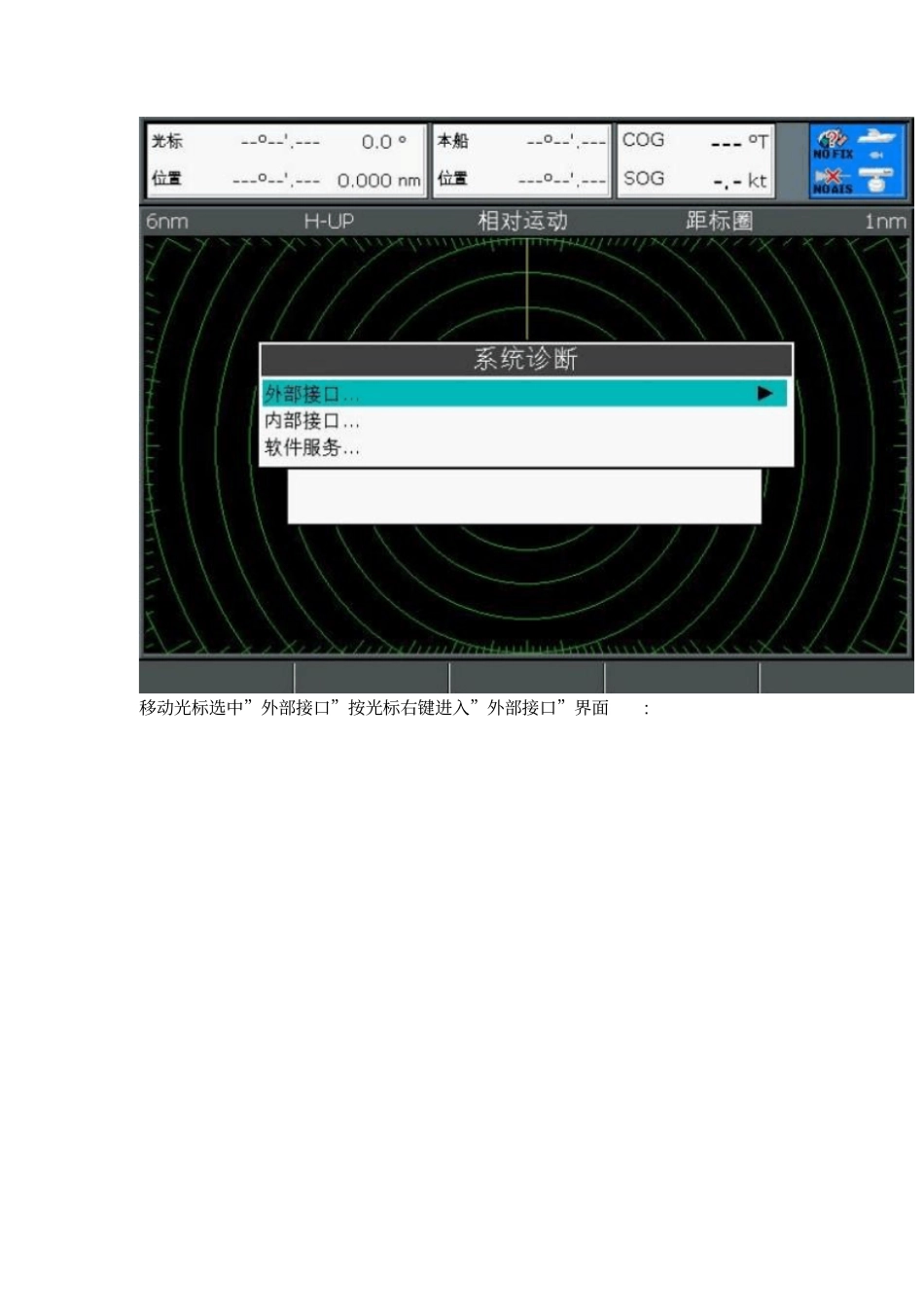

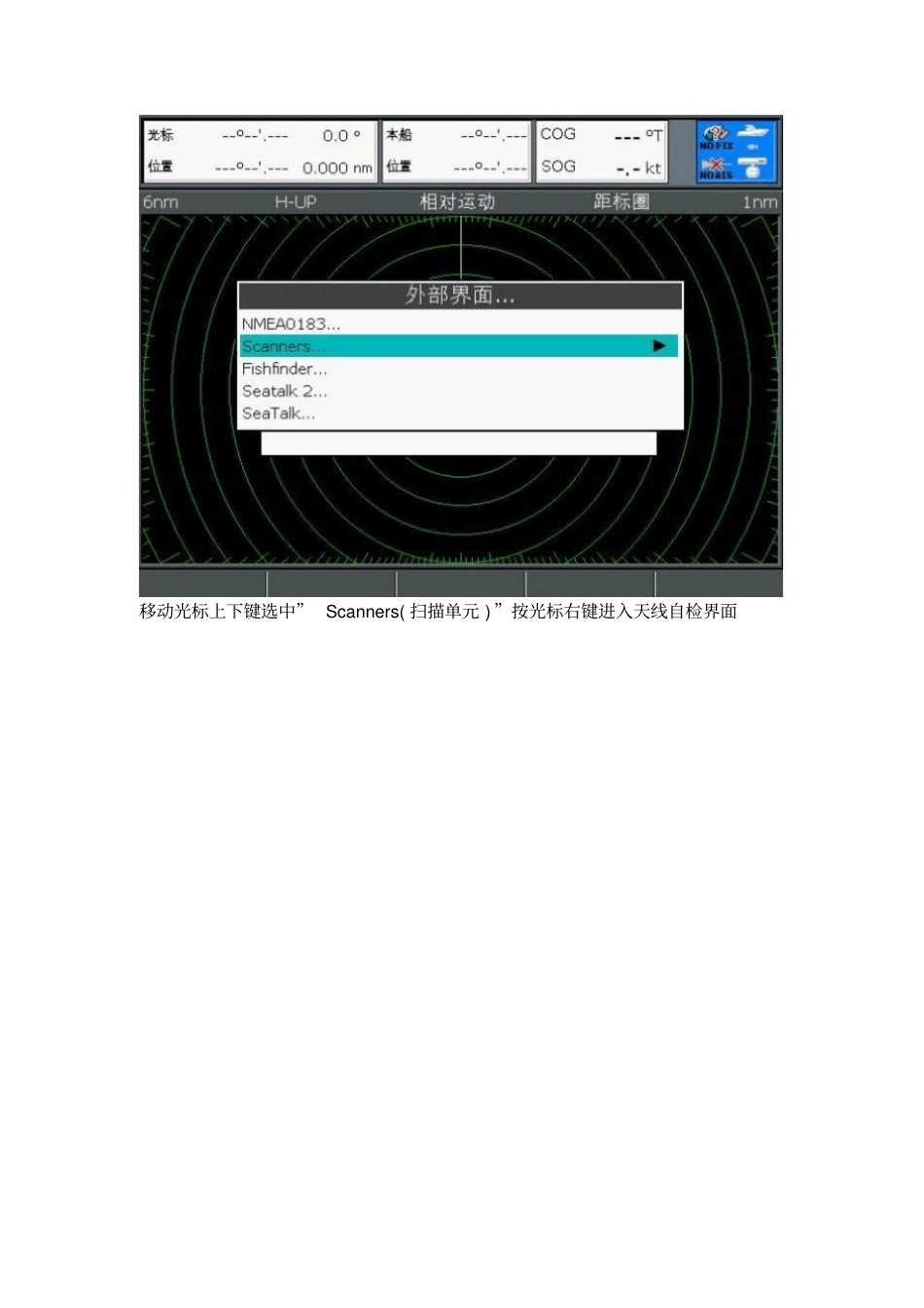

关于雷松 C 系列雷达天线的自检检测天线单元时需要将天线连接到显示器,等天线单元完成预热. 自检的步骤如下: 按菜单 MENU 键,用光标键的上下键选中”系统诊断 ”按光标右键进入”系统诊断”界面: 移动光标选中”外部接口”按光标右键进入”外部接口”界面: 移动光标上下键选中” Scanners( 扫描单元 ) ”按光标右键进入天线自检界面按软件 4( 自我测试结果 ) 进入天线自我测试结果界面”菜单包括如下项目（辅显示器只显示标 * 部分数据）：项目说明正常是结果故障是结果1.Scanner Software Version天线软件版本2. Scanner Serial Number天线单元编号3. HEATER HOUR COUNT磁控管工作时间4. SCANNER RESET COUNT天线重置5. MAGNETRON CURRENT磁控管电流6. ROTATION TIME旋转时间7. DISPLAY COMMS显示器通信Pass Fail 8. CABLE TEST STATUS电缆线测试情况Pass Fail 9. ShP SENSOR船首传感器Pass Fail 10. MAGNETRON HEATER磁控管加热器Pass Fail 11. EEPROM WRITE可擦只读存储器写Pass Fail 12. EEPROM READ可擦只读存储器读Pass Fail 13. FACTORY SETUP工厂设置Pass Fail 14. STC PRESET MAX预调最大值15. VIDIO TEST视频测试Pass Fail 16. Receiver Supply 12V17. Receiver Supply -59V 18. Receiver Supply 5V19. If Tuned天线软件版本本数据指明在天线单元IF 接收机 PCB 板中微处理器的软件版本号码。该数据储存在天线单元 IF 接收机 PCB 板中的可擦只读存储器里面，仅在开机时从天线上读取一次。天线单元编号天线单元电子系列号，表明雷达天线单元的硬件标准。雷松可根据此系列号断定天线单元生产日期和准确的硬件生产标准，提交给雷松的所有故障反馈表都应包括该系列号。（更换或维修过中频板的词序列号将不准确。）磁控管加热器工作时间该数据表明在雷达系统使用期限，也就是总的待机和发射小时数内，磁控管热丝运行的小时数。每隔 6 分钟 （ 0.1 小时）它都会增加。 该工作时间数据存储在天线单元IF 接收机 PCB 板中的可擦只读存储器里面。 （更换或维修过中频板的词序列号将不准确。）天线重置当雷达系统开机时，天线处于复位状态，此时显示器能识别并开始初始化操作。如供应到雷达系统的电压突然中断（船用供应电压出错）或天线单元本身的PSU 出错，此时天线会重置。该菜单记录从开机开始所有的复位次数。在一般正常的操作中，该数据...
