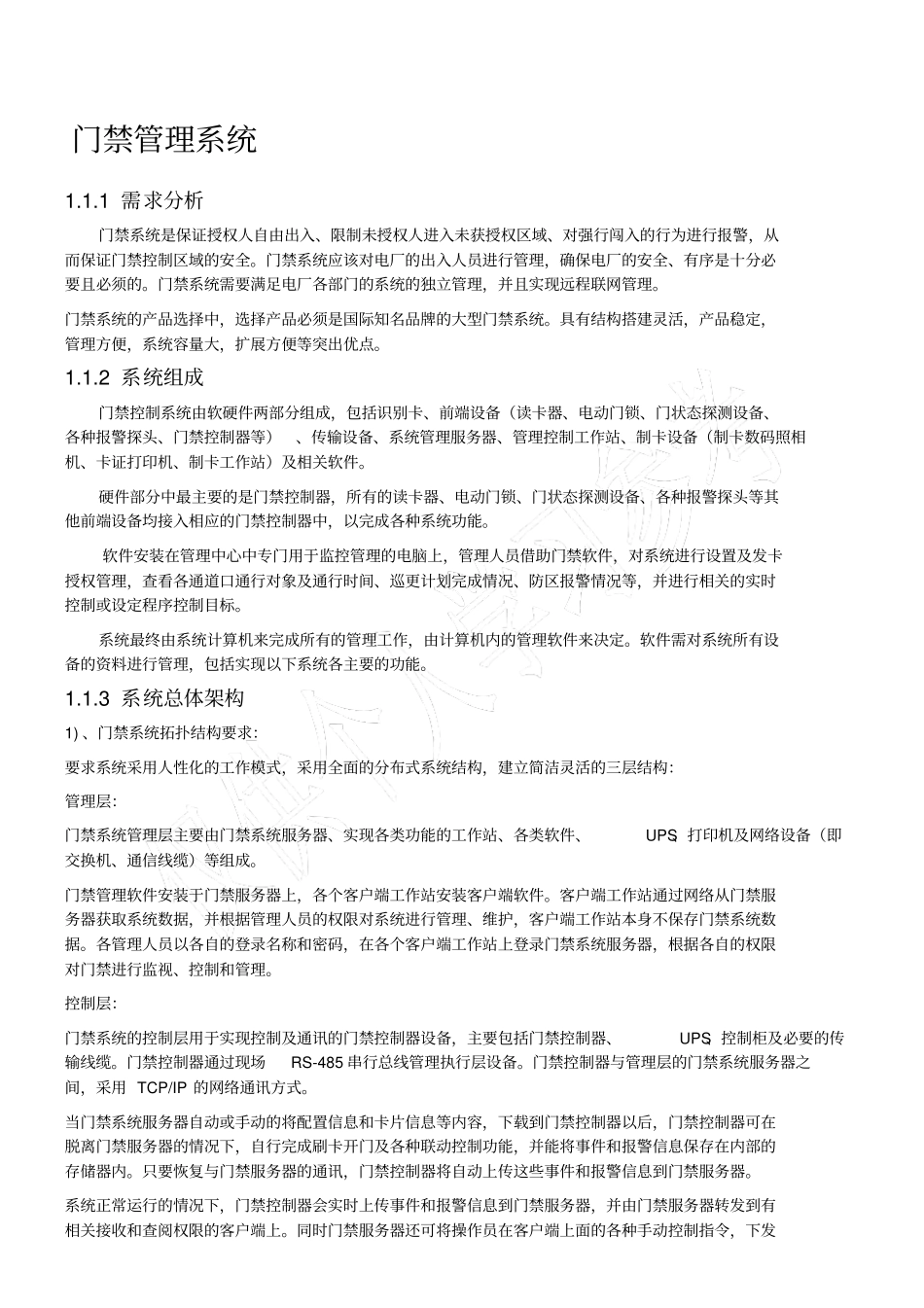

门禁管理系统1.1.1 需求分析门禁系统是保证授权人自由出入、限制未授权人进入未获授权区域、对强行闯入的行为进行报警，从而保证门禁控制区域的安全。门禁系统应该对电厂的出入人员进行管理，确保电厂的安全、有序是十分必要且必须的。门禁系统需要满足电厂各部门的系统的独立管理，并且实现远程联网管理。门禁系统的产品选择中，选择产品必须是国际知名品牌的大型门禁系统。具有结构搭建灵活，产品稳定，管理方便，系统容量大，扩展方便等突出优点。1.1.2 系统组成门禁控制系统由软硬件两部分组成，包括识别卡、前端设备（读卡器、电动门锁、门状态探测设备、各种报警探头、门禁控制器等）、传输设备、系统管理服务器、管理控制工作站、制卡设备（制卡数码照相机、卡证打印机、制卡工作站）及相关软件。硬件部分中最主要的是门禁控制器，所有的读卡器、电动门锁、门状态探测设备、各种报警探头等其他前端设备均接入相应的门禁控制器中，以完成各种系统功能。软件安装在管理中心中专门用于监控管理的电脑上，管理人员借助门禁软件，对系统进行设置及发卡授权管理，查看各通道口通行对象及通行时间、巡更计划完成情况、防区报警情况等，并进行相关的实时控制或设定程序控制目标。系统最终由系统计算机来完成所有的管理工作，由计算机内的管理软件来决定。软件需对系统所有设备的资料进行管理，包括实现以下系统各主要的功能。1.1.3 系统总体架构1) 、门禁系统拓扑结构要求：要求系统采用人性化的工作模式，采用全面的分布式系统结构，建立简洁灵活的三层结构：管理层：门禁系统管理层主要由门禁系统服务器、实现各类功能的工作站、各类软件、UPS、打印机及网络设备（即交换机、通信线缆）等组成。门禁管理软件安装于门禁服务器上，各个客户端工作站安装客户端软件。客户端工作站通过网络从门禁服务器获取系统数据，并根据管理人员的权限对系统进行管理、维护，客户端工作站本身不保存门禁系统数据。各管理人员以各自的登录名称和密码，在各个客户端工作站上登录门禁系统服务器，根据各自的权限对门禁进行监视、控制和管理。控制层：门禁系统的控制层用于实现控制及通讯的门禁控制器设备，主要包括门禁控制器、UPS、控制柜及必要的传输线缆。门禁控制器通过现场RS-485 串行总线管理执行层设备。门禁控制器与管理层的门禁系统服务器之间，采用 TCP/IP 的网络通讯方式。当门禁系统服务器自动或手动的将配置信息和卡片信息等内容，下载到门禁控制...
