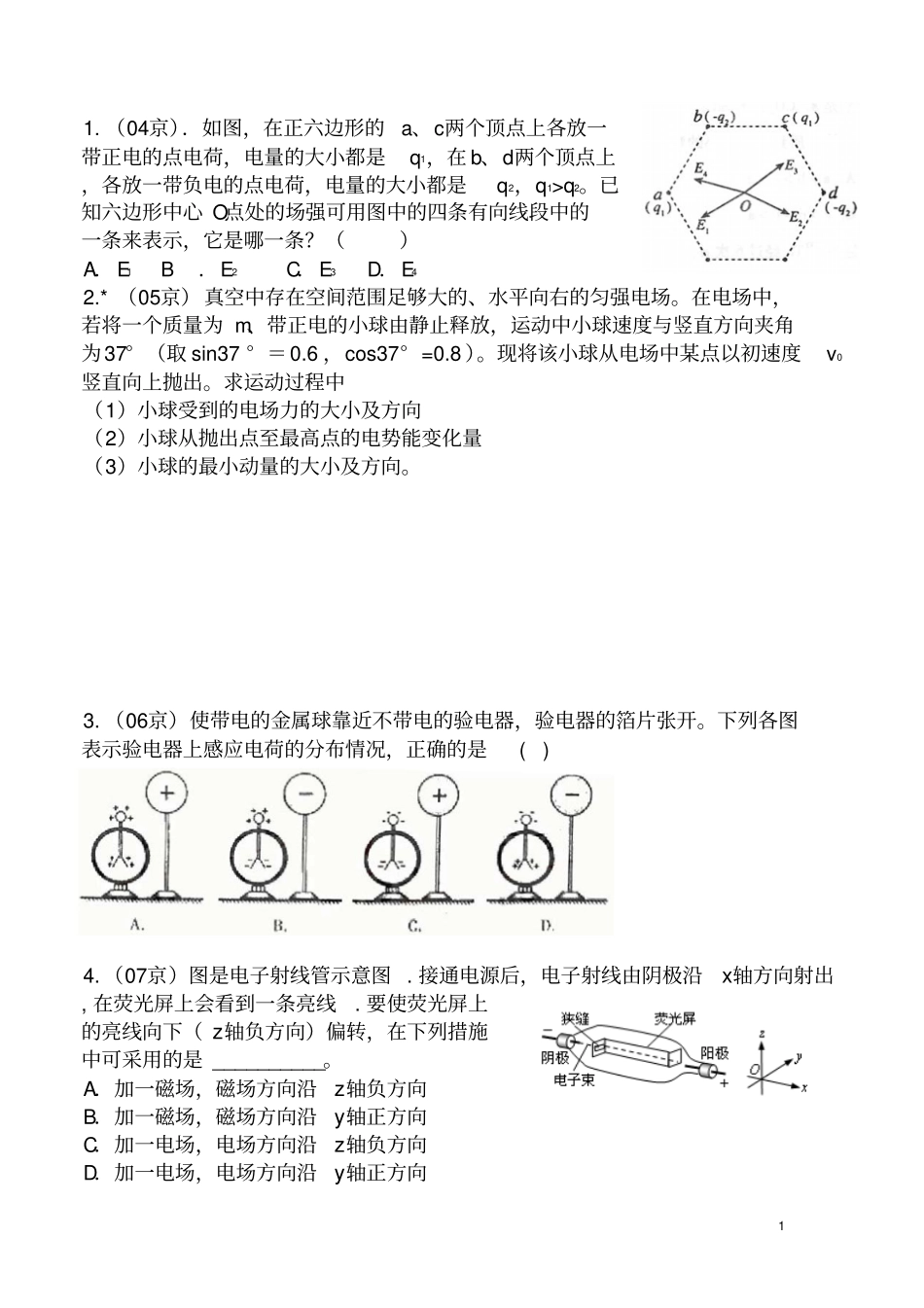

1 1. (04京).如图,在正六边形的a、c两个顶点上各放一带正电的点电荷,电量的大小都是q1,在 b、d两个顶点上,各放一带负电的点电荷,电量的大小都是q2,q1>q2。已知六边形中心 O点处的场强可用图中的四条有向线段中的一条来表示,它是哪一条?()A.E1 B.E2 C.E3 D.E4 2.* (05京)真空中存在空间范围足够大的、水平向右的匀强电场。在电场中,若将一个质量为 m、带正电的小球由静止释放,运动中小球速度与竖直方向夹角为37° (取 sin37 ° =0.6 ,cos37° =0.8 )。现将该小球从电场中某点以初速度v0竖直向上抛出。求运动过程中(1)小球受到的电场力的大小及方向(2)小球从抛出点至最高点的电势能变化量(3)小球的最小动量的大小及方向。3. (06京)使带电的金属球靠近不带电的验电器,验电器的箔片张开。下列各图表示验电器上感应电荷的分布情况,正确的是( ) 4. (07京)图是电子射线管示意图 . 接通电源后,电子射线由阴极沿x轴方向射出, 在荧光屏上会看到一条亮线. 要使荧光屏上的亮线向下( z轴负方向)偏转,在下列措施中可采用的是 __________。A.加一磁场,磁场方向沿z轴负方向B.加一磁场,磁场方向沿y轴正方向C.加一电场,电场方向沿z轴负方向D.加一电场,电场方向沿y轴正方向2 5. (07京)两个半径均为 R的圆形平板电极,平行正对放置,相距为d,极板间电压为 U,板间电场可以认为是均匀的。一个α 粒子从正极板边缘以某一初速度垂直于电场方向射入两极板之间,到达负极板时恰好落在极板中心。已知质子电荷为e,质子和中子的质量均视为m,忽略重力和空气阻力的影响。求:⑴极板间的电场强度 E;⑵ α 粒子在极板间运动的加速度a;⑶ α 粒子的初速度 v06、在如图所示的空间中,存在场强为E的匀强电场,同时存在沿x轴负方向,磁感应强度为 B的匀强磁场。一质子 ( 电荷量为e) 在该空间恰沿 y轴正方向以速度 v匀速运动。据此可以判断出A. 质子所受电场力大小等于eE, 运动中电势能减小 ; 沿z轴正方向电势升高B. 质子所受电场力大小等于eE, 运动中电势能增大 ; 沿z轴正方向电势降低C.质子所受电场力大小等于evB, 运动中电势能不变 ; 沿z轴正方向电势升高D.质子所受电场力大小等于evB, 运动中电势能不变 ; 沿z轴正方向电势降低7. (2011 海南) .三个相同的金属小球1.2.3.分别置于绝缘支架上,各球之间的距离远大于小球的直径。球1 的带电量为 q,球 2 的...
