承压设备无损检测--射线检测

承压设备无损检测--射线检测_第1页
1/35
承压设备无损检测--射线检测_第2页
2/35
承压设备无损检测--射线检测_第3页
3/35

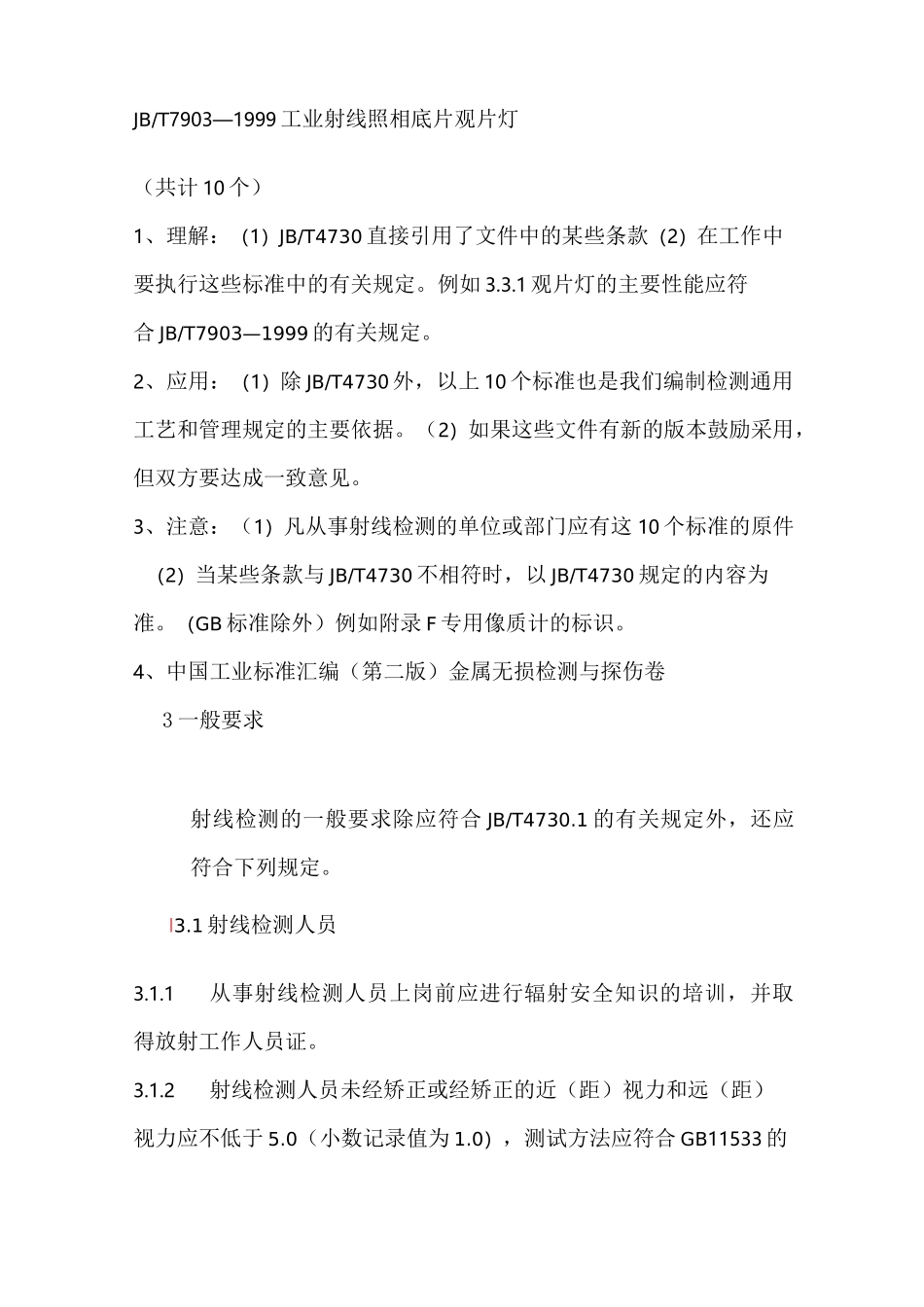

承压设备无损检测第 2 部分:射线检测I1 范围JB/T4730 的本部分规定了承压设备金属材料板和管的熔化焊对接接头的 X 射线和 Y 射线检测技术和质量分级要求。本部分适用于承压设备的制造、安装、在用检测中对接焊接接头的射线检测。用于制作焊接接头的金属材料包括碳素钢、低合金钢、不锈钢、铜及铜合金、铝及铝合金和钛及钛合金、镍及镍合金。本部分规定的射线检测技术分为三级:A 级一一低灵敏度技术;AB 级——中灵敏度技术;B 级——高灵敏度技术。承压设备的有关支承件和结构件的对接焊接接头的射线检测,也可参照使用。1、理解:(1)适用对象包括承压设备的制造、安装、在用(2)检测的金属材料包括;碳素钢、低合金钢、不锈钢、铜及铜合金、铝及铝合金和钛及钛合金、镍及镍合金(3)A 级 AB 级 B 级系指检测技术分级,不是底片质量分级。2、应用:(1)对不同的金属材料透照的厚度不同例如碳素钢、低合金钢、不锈钢、铜及铜合金、镍及镍合金透照厚度 2—400mm(5.1.1)铝及铝合金透照厚度 2—80mm(5.2.1)钛合金 2—50mm(5.3.1)(2)不适用范围;锻件、管材、棒材。T 型焊缝、角焊缝、堆焊层一般也不宜采用。(使用原则 4.2.2)3、注意:如承压设备的支承件或结构件也采用该标准时应在检测报告中注明《参照》同时应有委托方的确认。I2 规范性引用文件I 下列文件中的条款,通过 JB/T4730 的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分。然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件,其最新版本适用于本部分。GB11533—1989 标准对数视力表GB16357—1996 工业 X 射线探伤放射卫生防护标准GB18465—2001 工业 Y 射线探伤放射卫生防护要求GB18871—2002 电离辐射防护及辐射源安全基本标准GB/T19348.1—2003 无损检测工业射线照相胶片第 1 部分:工业射线胶片系统的分类GB/T19348.2—2003 无损检测工业射线照相胶片第 2 部分:用参考值方法控制胶片处理HB7684—2000 射线照相用线型像质计JB4730.1—2005 承压设备无损检测第 1 部分:通用要求JB/T7902—1999 线型像质计JB/T7903—1999 工业射线照相底片观片灯(共计 10 个)1、理解:(1)JB/T4730 直接引用了文件中的某些条款(2)在工作中要执行这些标准中的有关规定。例如 3.3.1 观片灯的主要性能应符合 J...
