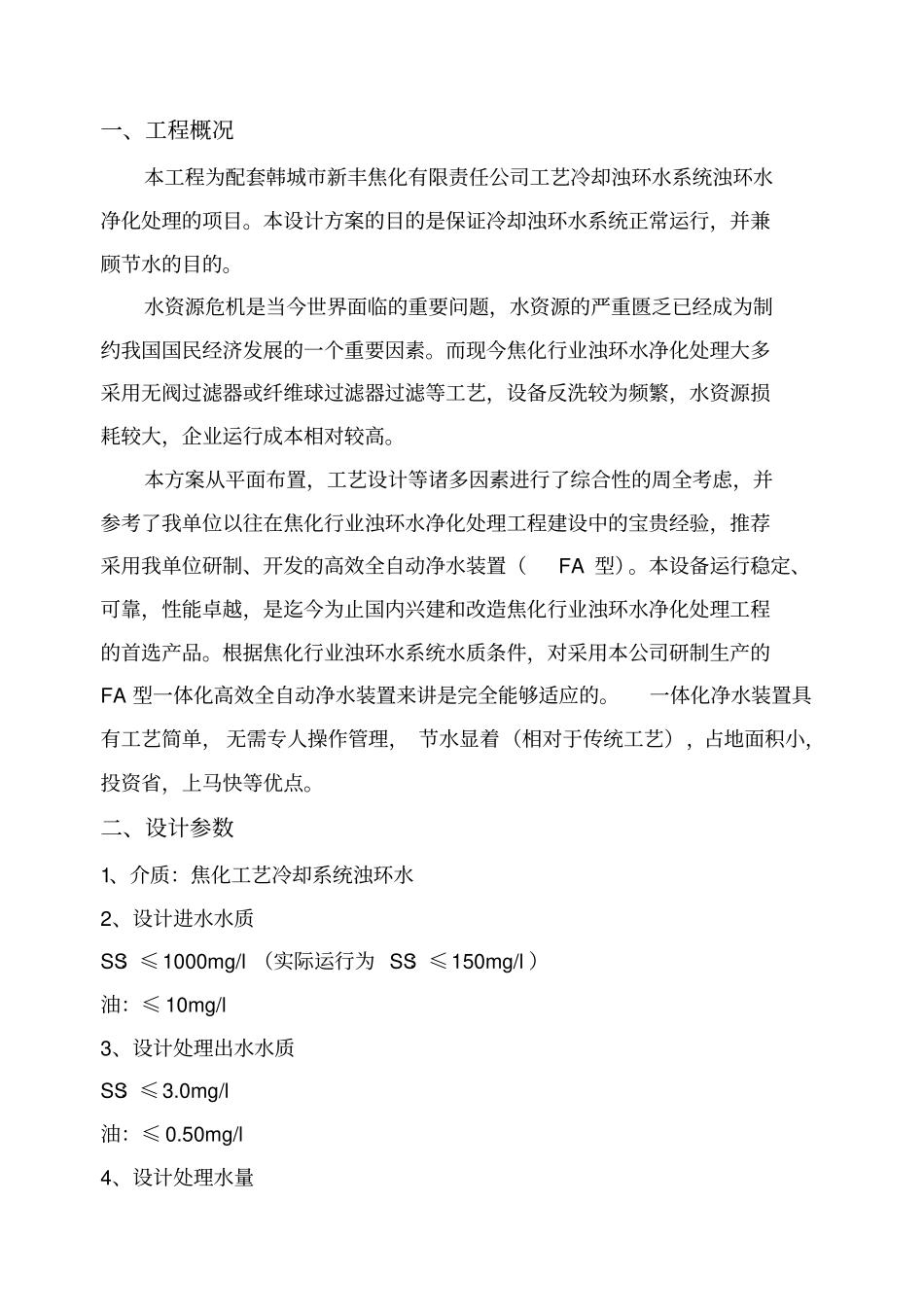

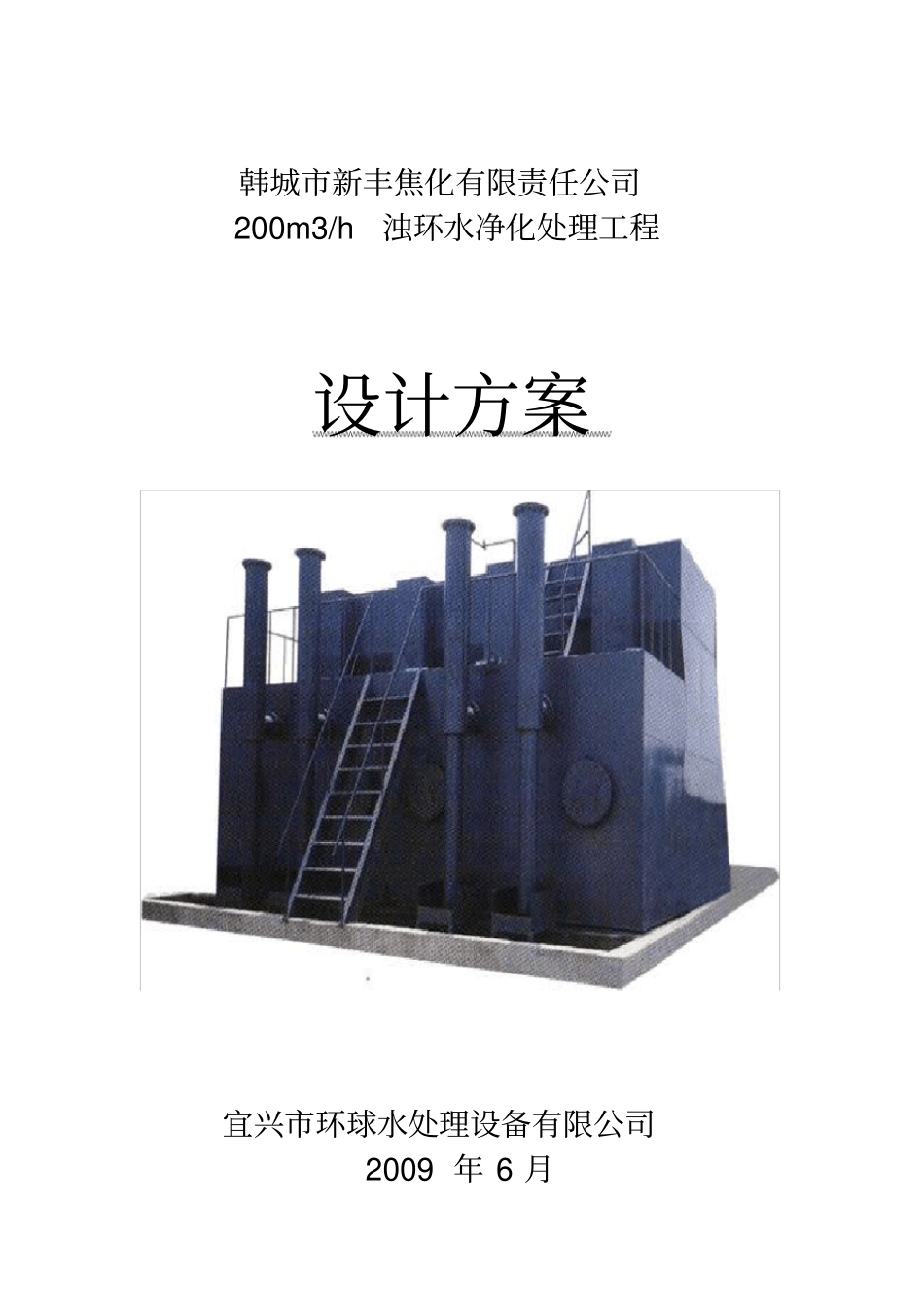

韩城市新丰焦化有限责任公司200m3/h浊环水净化处理工程设计方案宜兴市环球水处理设备有限公司2009 年 6 月｛目录｝一、工程概况本工程为配套韩城市新丰焦化有限责任公司工艺冷却浊环水系统浊环水净化处理的项目。本设计方案的目的是保证冷却浊环水系统正常运行，并兼顾节水的目的。水资源危机是当今世界面临的重要问题，水资源的严重匮乏已经成为制约我国国民经济发展的一个重要因素。而现今焦化行业浊环水净化处理大多采用无阀过滤器或纤维球过滤器过滤等工艺，设备反洗较为频繁，水资源损耗较大，企业运行成本相对较高。本方案从平面布置，工艺设计等诸多因素进行了综合性的周全考虑，并参考了我单位以往在焦化行业浊环水净化处理工程建设中的宝贵经验，推荐采用我单位研制、开发的高效全自动净水装置（FA 型）。本设备运行稳定、可靠，性能卓越，是迄今为止国内兴建和改造焦化行业浊环水净化处理工程的首选产品。根据焦化行业浊环水系统水质条件，对采用本公司研制生产的FA 型一体化高效全自动净水装置来讲是完全能够适应的。一体化净水装置具有工艺简单， 无需专人操作管理， 节水显着（相对于传统工艺），占地面积小，投资省，上马快等优点。二、设计参数1、介质：焦化工艺冷却系统浊环水2、设计进水水质SS：≤1000mg/l （实际运行为 SS：≤150mg/l ）油：≤ 10mg/l 3、设计处理出水水质SS：≤3.0mg/l 油：≤ 0.50mg/l 4、设计处理水量Q=200m3/h 三、设计依据1、业主提供的水量等基础资料。2、行业用水标准。3、FA 全自动净水器在焦化工艺冷却系统中的应用。4、《给水排水设计手册》 。5、《水处理工程师手册》 。6、贵单位现有状况及基础设施。四、设计原则1、依据原水水质特点，选用先进合理的净化处理工艺，保证设备终端出水完全符合用户要求的出水水质标准。2、方案设计中尽量减少占地，合理布局，节省运行费用。3、方案力求工艺成熟，运行稳定。4、设计中尽量降低建设费用，减轻企业负担，达到低投入、高收效的目的。五、工艺流程及说明聚合氯化铝、聚丙烯酰胺↓↓冷却水池提升泵压力水 （0.10-0.15MPa ）→管道混合器→一体化全动净水装置→冷却水池一体化全动净水装置反洗排水/排泥→污泥浓缩池→污泥泵→板框压滤机→泥饼外运↓｛板框压滤机滤液回一体化全动净水装置｝※工艺流程说明焦化行业浊环水系统常含有颗粒悬浮物、油类物质及无机盐等，它们在水中都具在一定的稳定性。焦化行业浊环水系统的颗粒悬浮物、...
