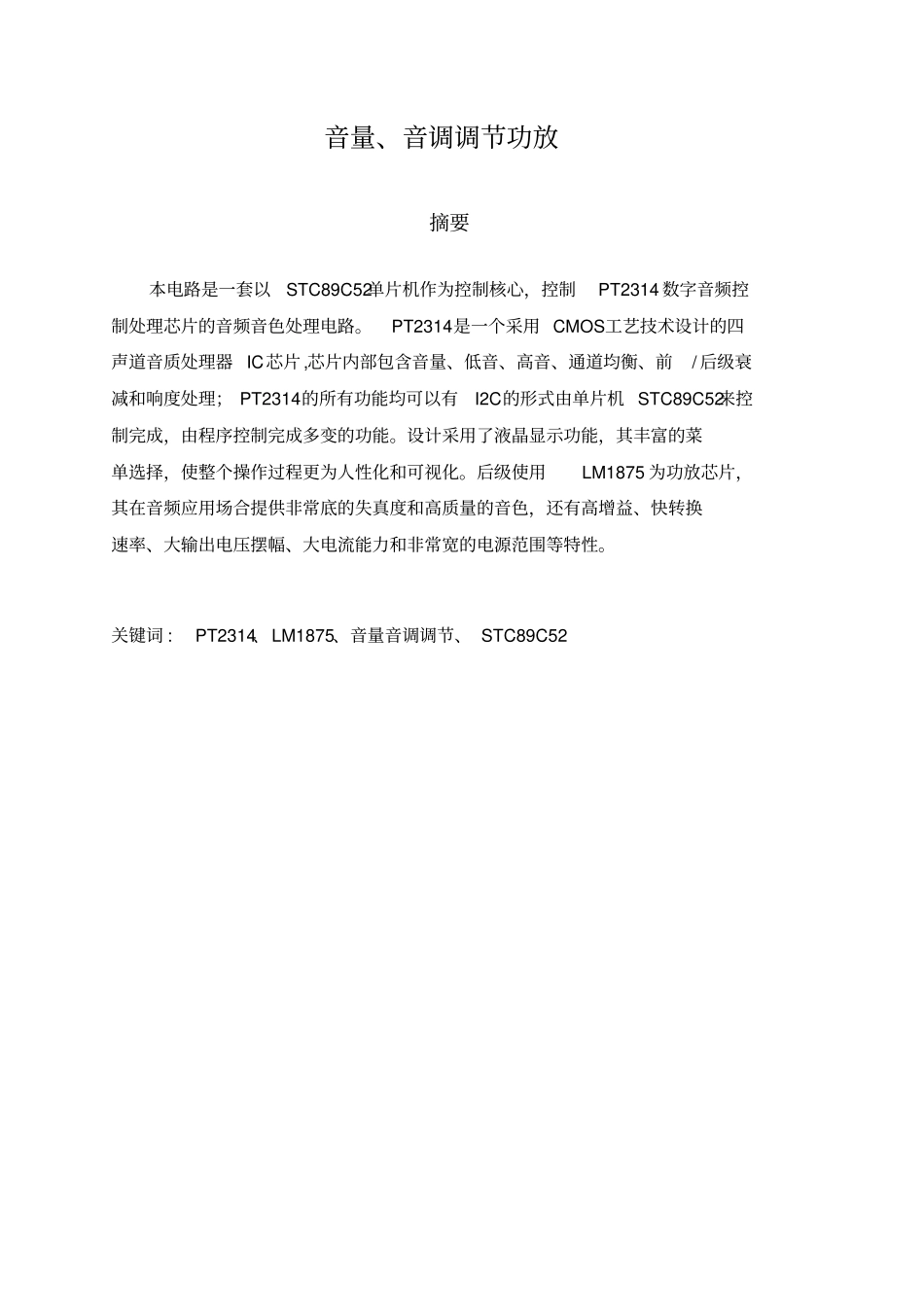

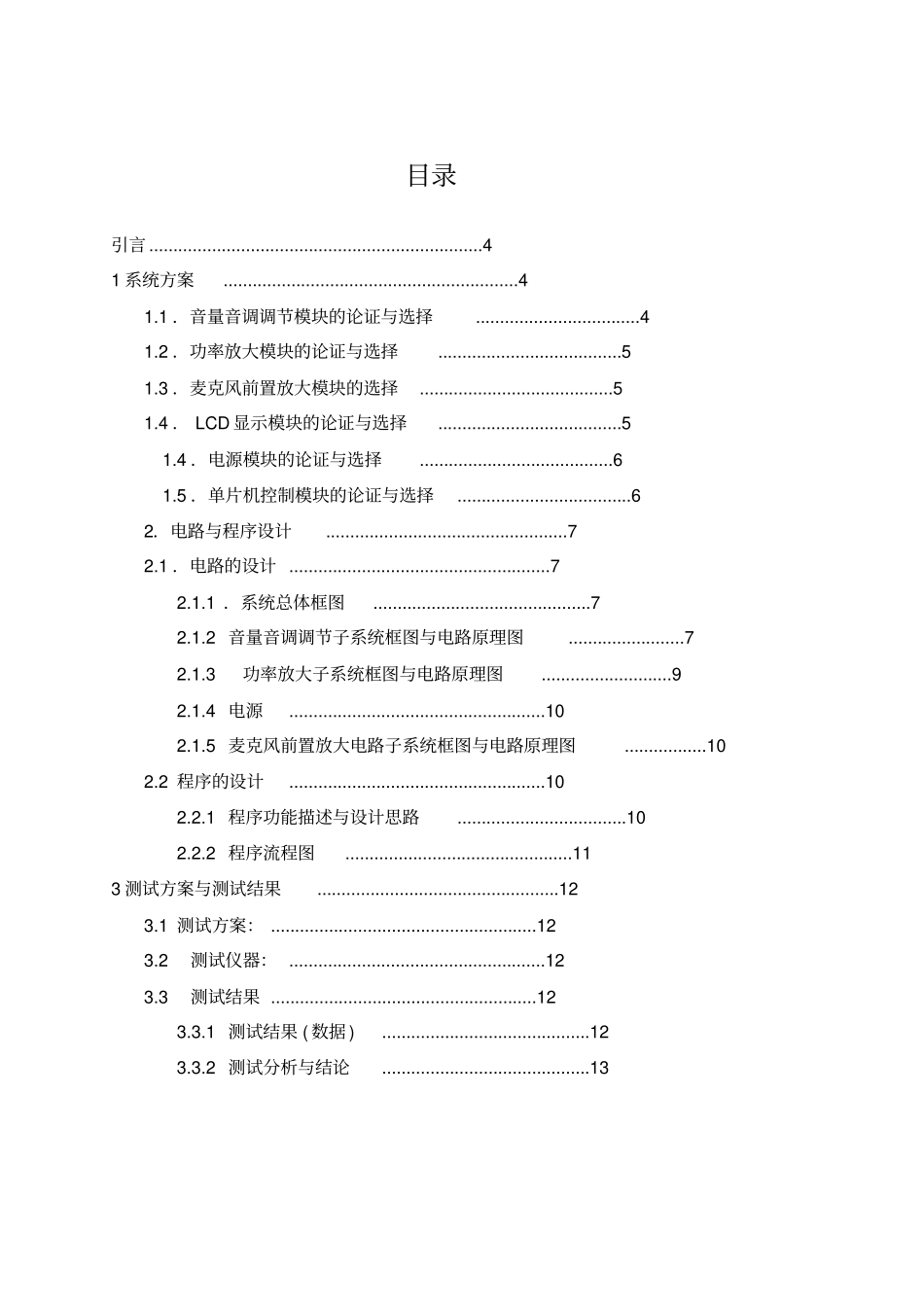

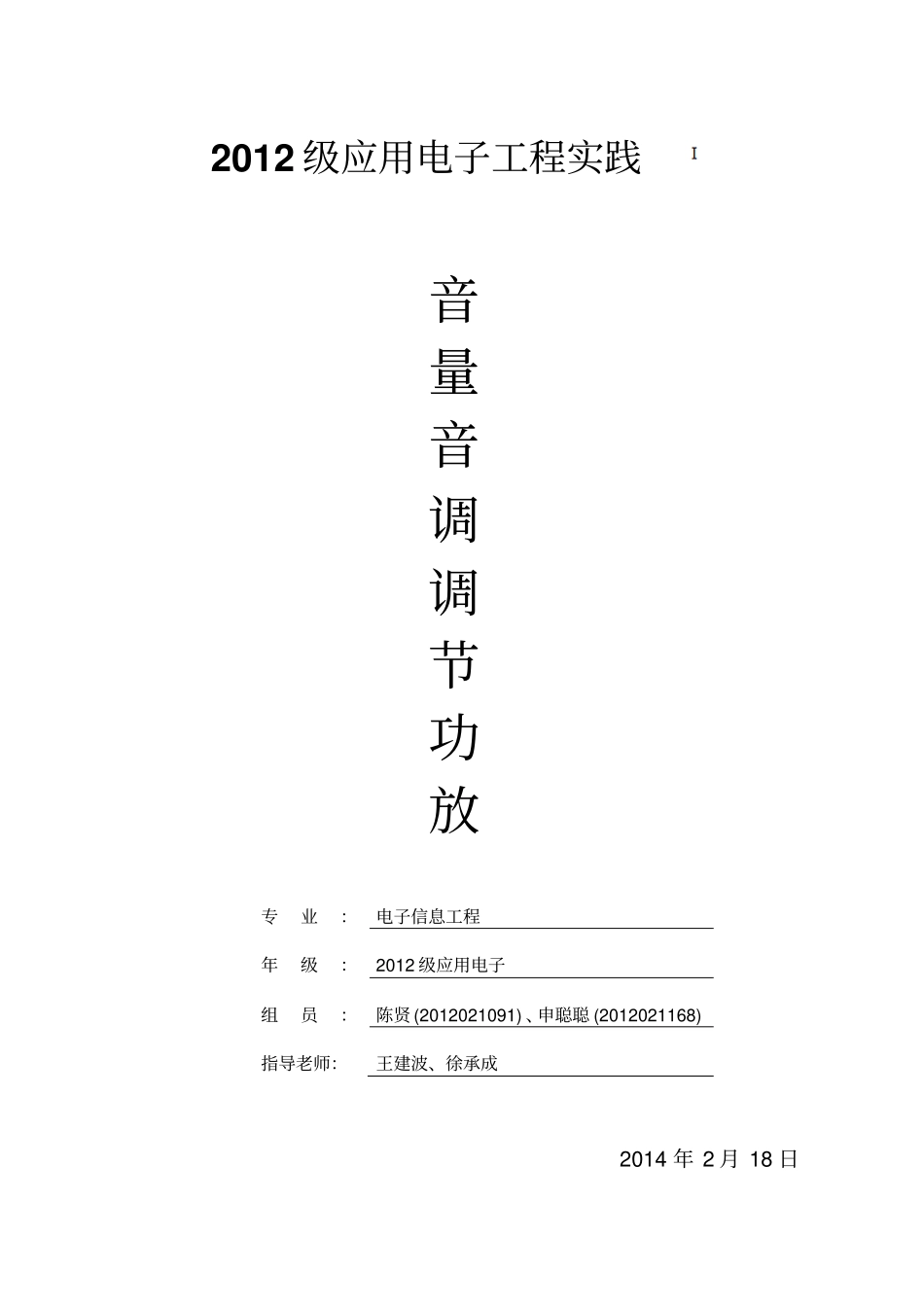

2012 级应用电子工程实践音量音调调节功放2014 年 2 月 18 日专业：电子信息工程年级：2012 级应用电子组员：陈贤 (2012021091) 、申聪聪 (2012021168) 指导老师：王建波、徐承成音量、音调调节功放摘要本电路是一套以STC89C52单片机作为控制核心，控制PT2314 数字音频控制处理芯片的音频音色处理电路。PT2314是一个采用 CMOS工艺技术设计的四声道音质处理器 IC芯片 ,芯片内部包含音量、低音、高音、通道均衡、前/ 后级衰减和响度处理； PT2314的所有功能均可以有I2C的形式由单片机 STC89C52来控制完成，由程序控制完成多变的功能。设计采用了液晶显示功能，其丰富的菜单选择，使整个操作过程更为人性化和可视化。后级使用LM1875 为功放芯片，其在音频应用场合提供非常底的失真度和高质量的音色，还有高增益、快转换速率、大输出电压摆幅、大电流能力和非常宽的电源范围等特性。关键词 : PT2314、LM1875、音量音调调节、 STC89C52 目录引言 .....................................................................4 1 系统方案.............................................................4 1.1 ．音量音调调节模块的论证与选择..................................4 1.2 ．功率放大模块的论证与选择......................................5 1.3 ．麦克风前置放大模块的选择........................................5 1.4 ． LCD 显示模块的论证与选择......................................5 1.4 ．电源模块的论证与选择........................................6 1.5 ．单片机控制模块的论证与选择....................................6 2．电路与程序设计..................................................7 2.1 ．电路的设计 ......................................................7 2.1.1 ．系统总体框图.............................................7 2.1.2 音量音调调节子系统框图与电路原理图........................7 2.1.3 功率放大子系统框图与电路原理图...........................9 2.1.4 电源.....................................................10 2.1.5 麦克风前置放大电路子系统框图与电路原理图.................10 2.2 程序的设计.....................................................10 2.2.1 程序功能描述与设计思路..........................
