预制I梁施工技术交底实用型

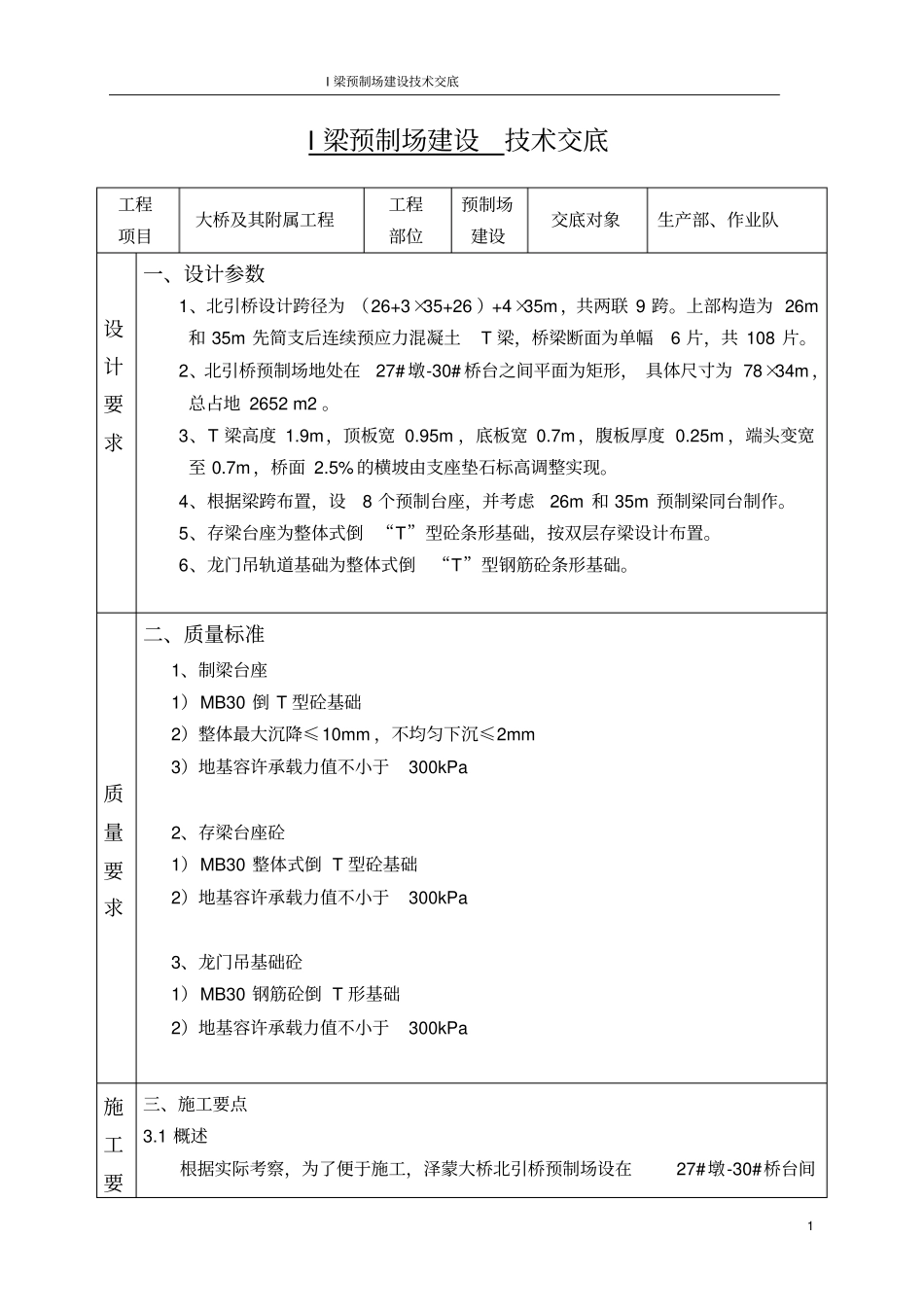

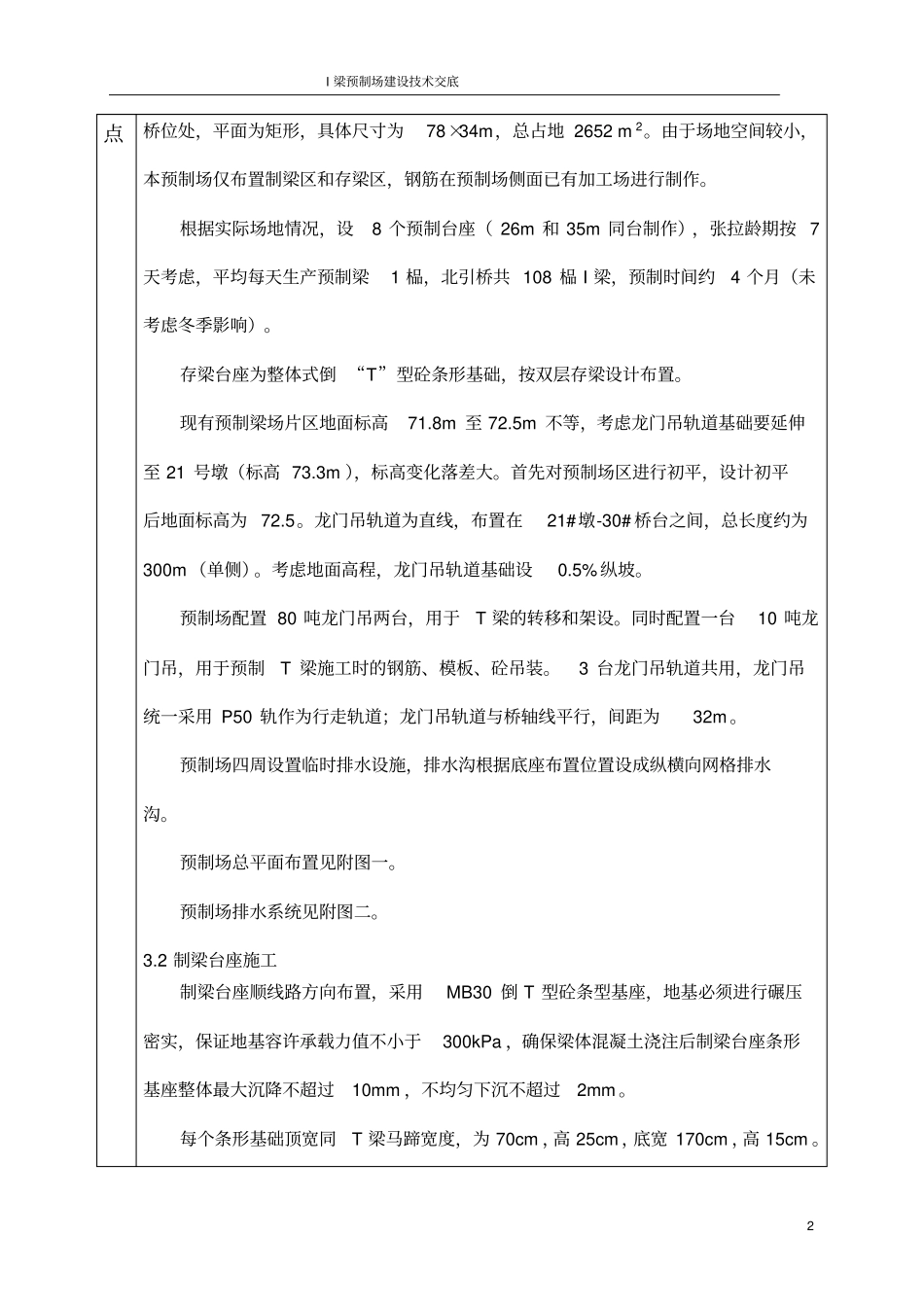

I 梁预制场建设技术交底1 I 梁预制场建设技术交底工程项目大桥及其附属工程工程部位预制场建设交底对象生产部、作业队设计要求一、设计参数1、北引桥设计跨径为 （26+3×35+26 ）+4×35m ，共两联 9 跨。上部构造为 26m和 35m 先简支后连续预应力混凝土T 梁，桥梁断面为单幅6 片，共 108 片。2、北引桥预制场地处在27# 墩-30# 桥台之间平面为矩形， 具体尺寸为 78×34m ，总占地 2652 m2 。3、T 梁高度 1.9m，顶板宽 0.95m ，底板宽 0.7m ，腹板厚度 0.25m ，端头变宽至 0.7m ，桥面 2.5% 的横坡由支座垫石标高调整实现。4、根据梁跨布置，设8 个预制台座，并考虑26m 和 35m 预制梁同台制作。5、存梁台座为整体式倒 “T”型砼条形基础，按双层存梁设计布置。6、龙门吊轨道基础为整体式倒“T”型钢筋砼条形基础。质量要求二、质量标准1、制梁台座1）MB30 倒 T 型砼基础2）整体最大沉降≤10mm ，不均匀下沉≤2mm 3）地基容许承载力值不小于300kPa 2、存梁台座砼1）MB30 整体式倒 T 型砼基础2）地基容许承载力值不小于300kPa 3、龙门吊基础砼1）MB30 钢筋砼倒 T 形基础2）地基容许承载力值不小于300kPa 施工要三、施工要点3.1 概述根据实际考察，为了便于施工，泽蒙大桥北引桥预制场设在27#墩-30#桥台间I 梁预制场建设技术交底2 点桥位处，平面为矩形，具体尺寸为78×34m，总占地 2652 m 2。由于场地空间较小，本预制场仅布置制梁区和存梁区，钢筋在预制场侧面已有加工场进行制作。根据实际场地情况，设8 个预制台座（ 26m 和 35m 同台制作），张拉龄期按 7天考虑，平均每天生产预制梁1 榀，北引桥共 108 榀 I 梁，预制时间约4 个月（未考虑冬季影响）。存梁台座为整体式倒 “T”型砼条形基础，按双层存梁设计布置。现有预制梁场片区地面标高71.8m 至 72.5m 不等，考虑龙门吊轨道基础要延伸至 21 号墩（标高 73.3m ），标高变化落差大。首先对预制场区进行初平，设计初平后地面标高为 72.5。龙门吊轨道为直线，布置在21#墩-30# 桥台之间，总长度约为300m （单侧）。考虑地面高程，龙门吊轨道基础设0.5% 纵坡。预制场配置 80 吨龙门吊两台，用于T 梁的转移和架设。同时配置一台10 吨龙门吊，用于预制T 梁施工时的钢筋、模板、砼吊装。3 台龙门吊轨道共用，龙门吊统一采用 P50 轨作为行走轨道；龙门吊轨道与桥轴线平行，间距为32m 。预制场四周设置临时...
