预装式变电站发展趋势

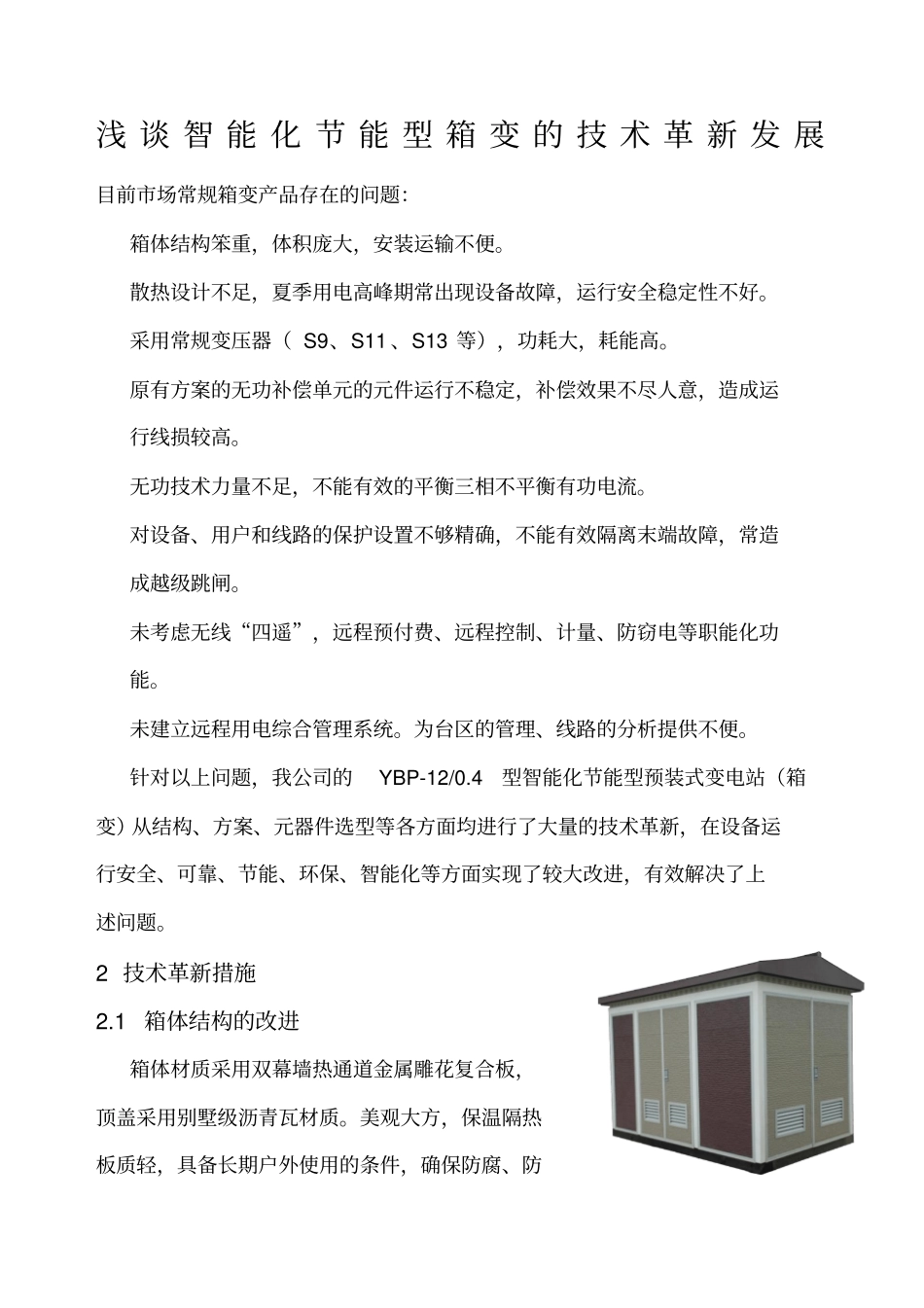

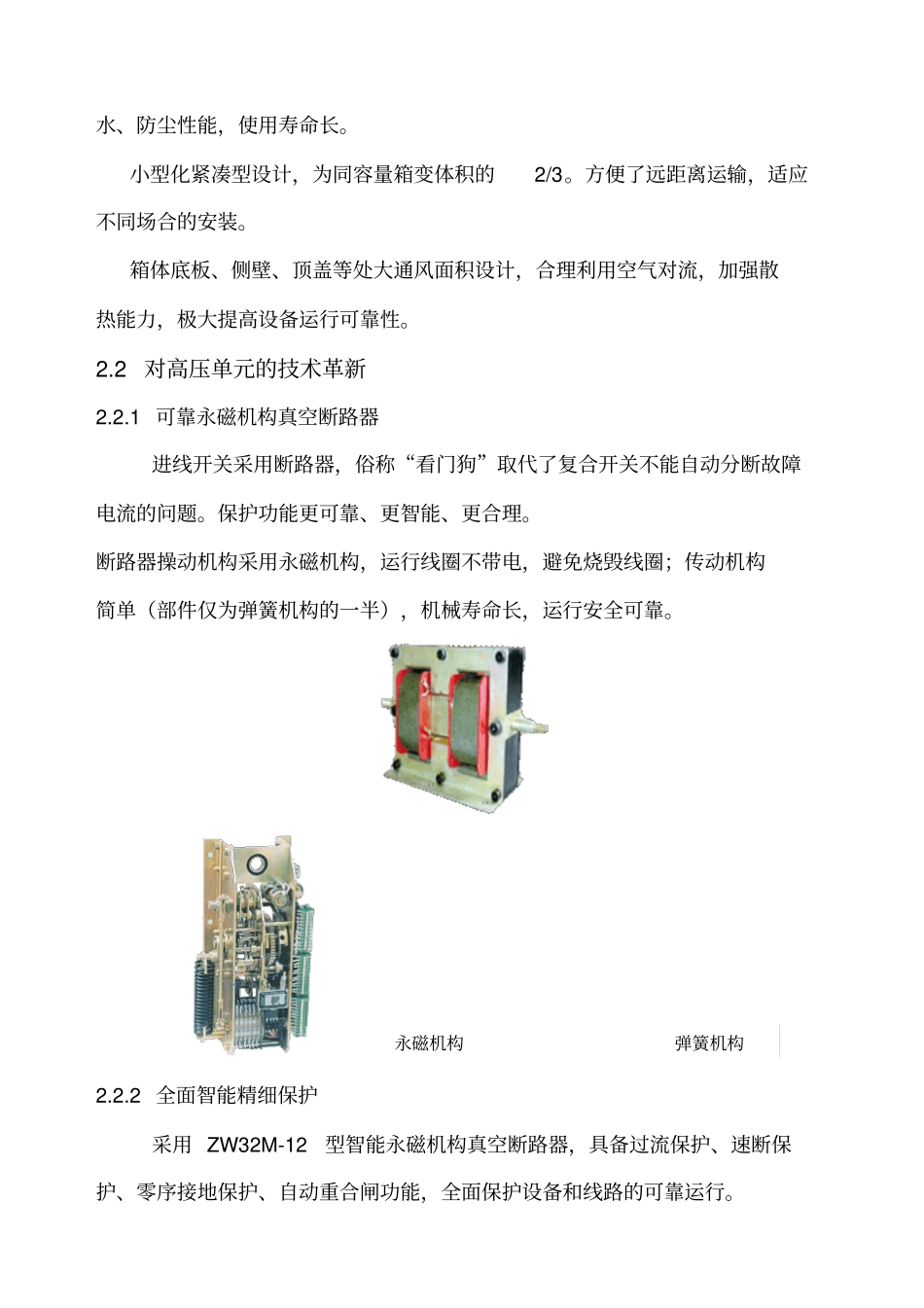

浅 谈 智 能 化 节 能 型 箱 变 的 技 术 革 新 发 展目前市场常规箱变产品存在的问题：箱体结构笨重，体积庞大，安装运输不便。散热设计不足，夏季用电高峰期常出现设备故障，运行安全稳定性不好。采用常规变压器（ S9、S11 、S13 等），功耗大，耗能高。原有方案的无功补偿单元的元件运行不稳定，补偿效果不尽人意，造成运行线损较高。无功技术力量不足，不能有效的平衡三相不平衡有功电流。对设备、用户和线路的保护设置不够精确，不能有效隔离末端故障，常造成越级跳闸。未考虑无线“四遥”，远程预付费、远程控制、计量、防窃电等职能化功能。未建立远程用电综合管理系统。为台区的管理、线路的分析提供不便。针对以上问题，我公司的YBP-12/0.4型智能化节能型预装式变电站（箱变）从结构、方案、元器件选型等各方面均进行了大量的技术革新，在设备运行安全、可靠、节能、环保、智能化等方面实现了较大改进，有效解决了上述问题。2 技术革新措施2.1 箱体结构的改进箱体材质采用双幕墙热通道金属雕花复合板，顶盖采用别墅级沥青瓦材质。美观大方，保温隔热板质轻，具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长。小型化紧凑型设计，为同容量箱变体积的2/3。方便了远距离运输，适应不同场合的安装。箱体底板、侧壁、顶盖等处大通风面积设计，合理利用空气对流，加强散热能力，极大提高设备运行可靠性。2.2 对高压单元的技术革新2.2.1 可靠永磁机构真空断路器进线开关采用断路器，俗称“看门狗”取代了复合开关不能自动分断故障电流的问题。保护功能更可靠、更智能、更合理。断路器操动机构采用永磁机构，运行线圈不带电，避免烧毁线圈；传动机构简单（部件仅为弹簧机构的一半），机械寿命长，运行安全可靠。2.2.2 全面智能精细保护采用 ZW32M-12型智能永磁机构真空断路器，具备过流保护、速断保护、零序接地保护、自动重合闸功能，全面保护设备和线路的可靠运行。永磁机构弹簧机构因箱变处于线路末端，短路阻抗大，短路电流小，常规设备的保护定值步长较大，不能有效保护末端故障，常引起越级跳闸。我公司箱变各项保护定值连续可调，定值精确整定配合，可靠解决了越级跳闸问题。2.2.3 远程用电管理无线“四遥”：支持电动操作，并可通过蓝牙掌上机、手机或后台软件遥控停送电、查看装置运行数据，查看和修改定值。远程售电： 配置远程管理终端，通过GSM/GPRS 无线网络，可实现远程预付费用电管理功...
