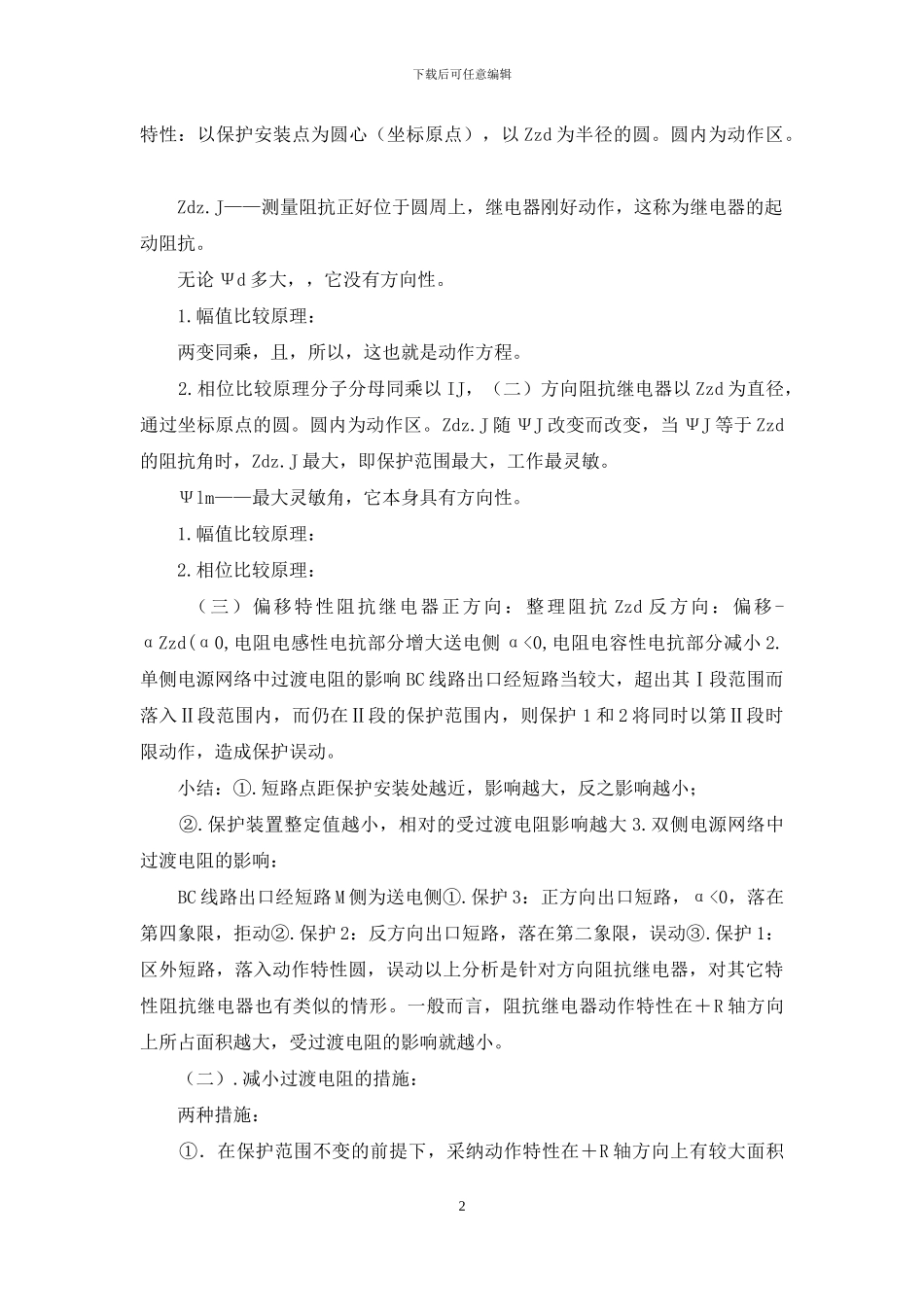

下载后可任意编辑电网的距离保护含笔记 第三章电网的距离保护第一节距离保护的作用原理一﹑基本概念电流保护的优点：简单﹑可靠﹑经济。缺点：选择性﹑灵敏性﹑快速性很难满足要求（尤其 35kv 以上的系统）。 距离保护的性能比电流保护更加完善。 ，反映故障点到保护安装处的距离——距离保护，它基本上不说系统的运行方式的影响。 二﹑距离保护的时限特性距离保护分为三段式： I 段：，瞬时动作主保护 II 段：，t=0.5’’III 段：躲最小负荷阻抗，阶梯时限特性。————后备保护第二节阻抗继电器阻抗继电器按构成分为两种：单相式和多相式单相式阻抗继电器：指加入继电器的只有一个电压 UJ（相电压或线电压）和一个电流 IJ（相电流或两相电流之差）的阻抗继电器。 ——测量阻抗 ZJ=R+jX 可以在复平面上分析其动作特性它只能反映一定相别的故障，故需多个继电器反映不同相别故障。 多相补偿式阻抗继电器：加入的是几个相的补偿后的电压。它能反映多相故障，但不能利用测量阻抗的概念来分析它的特性。 本节只讨论单相式阻抗继电器。 一﹑阻抗继电器的动作特性、BC 线路距离 I 段内发生单相接地故障，Zd 在图中阴影内。 由于 1）线路参数是分布的，Ψd 有差异 2)CT,PT 有误差 3）故障点过渡电阻 4）分布电容等所以 Zd 会超越阴影区。 因此为了尽量简化继电器接线，且便于制造和调试，把继电器的动作特性扩大为一个圆，见图。 圆 1：以 od 为半径——全阻抗继电器（反方向故障时，会误动，没有方向性）圆 2：以 od 为直径——方向阻抗继电器（本身具有方向性）圆 3：偏移特性继电器另外，还有椭圆形，橄榄形，苹果形，四边形等二﹑利用复数平面分析阻抗继电器它的实现原理：幅值比较原理相位比较原理（一）全阻抗继电器1下载后可任意编辑特性：以保护安装点为圆心（坐标原点），以 Zzd 为半径的圆。圆内为动作区。 Zdz.J——测量阻抗正好位于圆周上，继电器刚好动作，这称为继电器的起动阻抗。 无论 Ψd 多大，，它没有方向性。 1.幅值比较原理： 两变同乘，且，所以，这也就是动作方程。 2.相位比较原理分子分母同乘以 IJ，（二）方向阻抗继电器以 Zzd 为直径，通过坐标原点的圆。圆内为动作区。Zdz.J 随 ΨJ 改变而改变，当 ΨJ 等于 Zzd的阻抗角时，Zdz.J 最大，即保护范围最大，工作最灵敏。 Ψlm——最大灵敏角，它本身具有方向性。 1.幅值比较原理： 2.相位比较原理： （三）...
