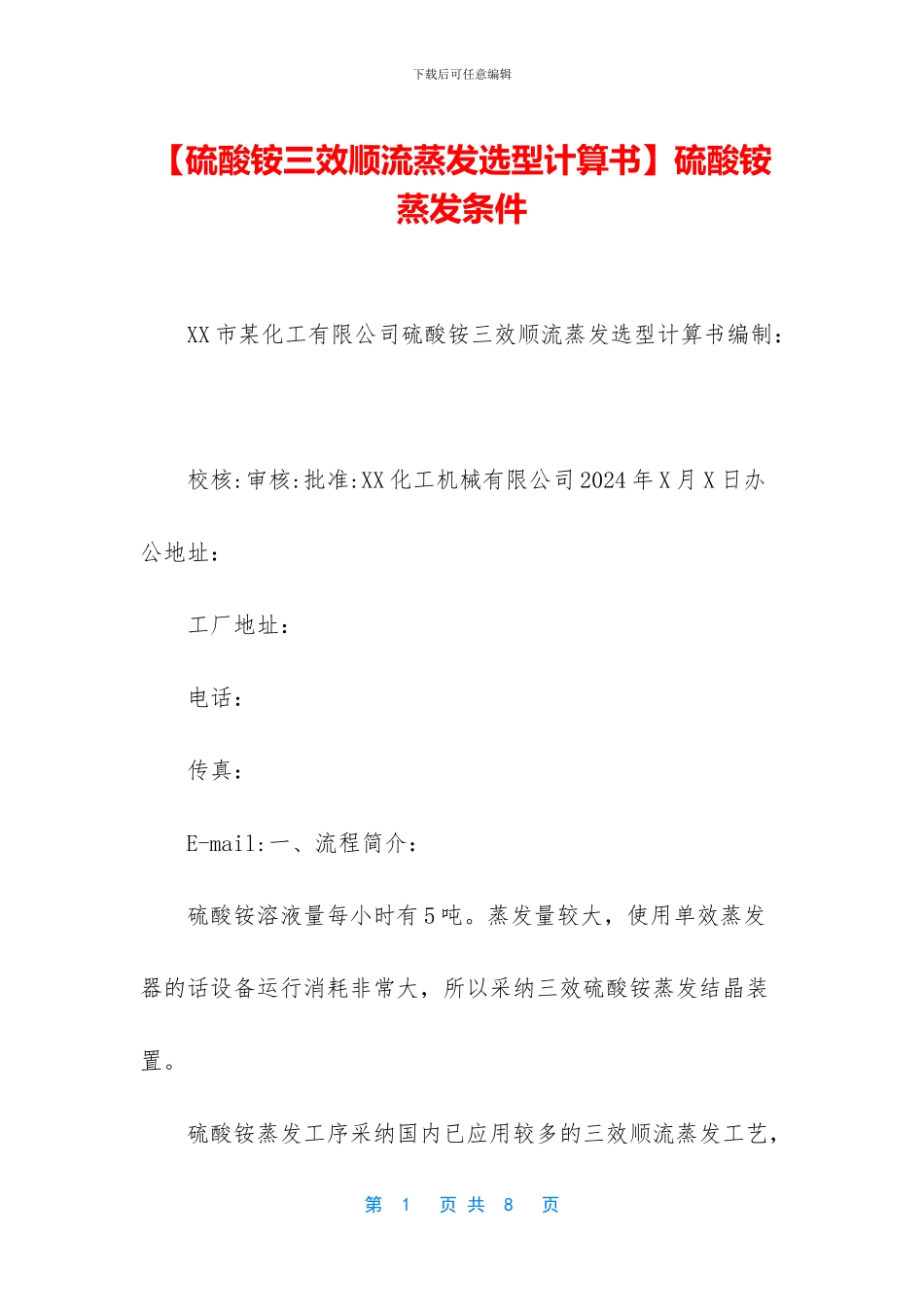

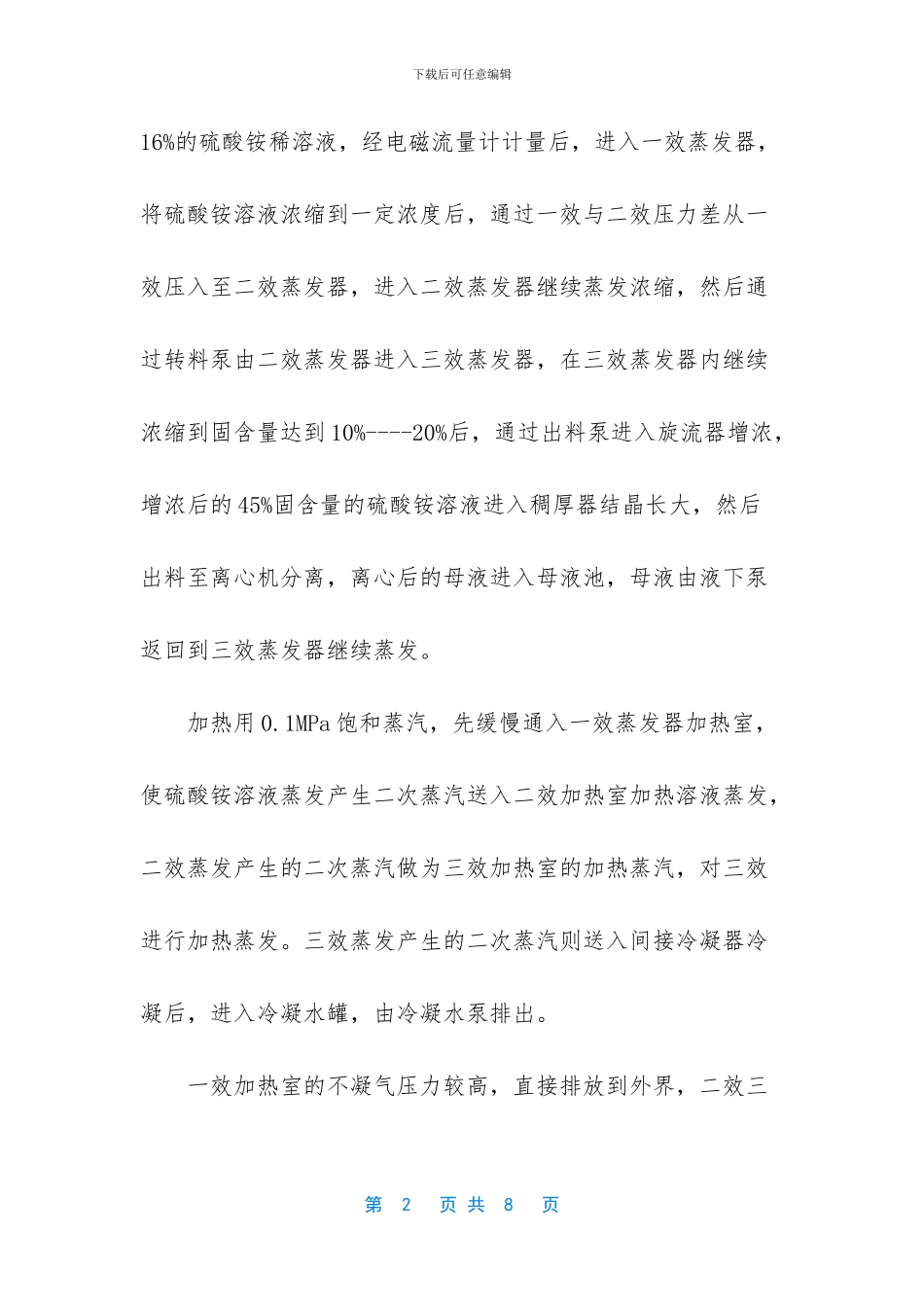

下载后可任意编辑【硫酸铵三效顺流蒸发选型计算书】硫酸铵蒸发条件 XX 市某化工有限公司硫酸铵三效顺流蒸发选型计算书编制： 校核:审核:批准:XX 化工机械有限公司 2024 年 X 月 X 日办公地址： 工厂地址： 电话： 传真： E-mail:一、流程简介： 硫酸铵溶液量每小时有 5 吨。蒸发量较大，使用单效蒸发器的话设备运行消耗非常大，所以采纳三效硫酸铵蒸发结晶装置。 硫酸铵蒸发工序采纳国内已应用较多的三效顺流蒸发工艺，第 1 页 共 8 页下载后可任意编辑16%的硫酸铵稀溶液，经电磁流量计计量后，进入一效蒸发器，将硫酸铵溶液浓缩到一定浓度后，通过一效与二效压力差从一效压入至二效蒸发器，进入二效蒸发器继续蒸发浓缩，然后通过转料泵由二效蒸发器进入三效蒸发器，在三效蒸发器内继续浓缩到固含量达到 10%----20%后，通过出料泵进入旋流器增浓，增浓后的 45%固含量的硫酸铵溶液进入稠厚器结晶长大，然后出料至离心机分离，离心后的母液进入母液池，母液由液下泵返回到三效蒸发器继续蒸发。 加热用 0.1MPa 饱和蒸汽，先缓慢通入一效蒸发器加热室，使硫酸铵溶液蒸发产生二次蒸汽送入二效加热室加热溶液蒸发，二效蒸发产生的二次蒸汽做为三效加热室的加热蒸汽，对三效进行加热蒸发。三效蒸发产生的二次蒸汽则送入间接冷凝器冷凝后，进入冷凝水罐，由冷凝水泵排出。 一效加热室的不凝气压力较高，直接排放到外界，二效三第 2 页 共 8 页下载后可任意编辑效加热室的不凝气压力较低，通过管路排放到真空管路，然后经真空泵排放到外界。 间接冷凝器考虑使用传热效果好列管换热器，冷凝器后设置一个气液缓冲罐，分离出多余的水分。蒸发器主体材质选用选用 316L 不锈钢。 二、设计条件与参数： 主要含物料名称：硫酸铵溶液（1）生产能力：每小时废水量为 5 吨。 （2）进料浓度：16%（4）原料温度：20℃一、工艺参数进料流量㎏/h5000 进料浓度﹪16 出料浓度﹪100 进料温度℃20 加热蒸汽压强 Mpa(绝)0.2 生蒸汽温度℃120.24 冷却水上水温度℃32 冷却水回水温度℃40 蒸发量 kg/h4200 二、工艺计算表三效顺流蒸发流程（自然循环+强制循环）1 效 2 效 3 效加热蒸汽压强 MPa(绝)0.20.120.07 加热蒸汽温度℃120.2410590 加热蒸第 3 页 共 8 页下载后可任意编辑汽汽化热 kJ/㎏2201.72243.42282.7 原料温度℃73 二次蒸汽压强 MPa(绝)0.120.070.02 二次蒸汽温度℃1059060 二次蒸汽汽化热 ...
