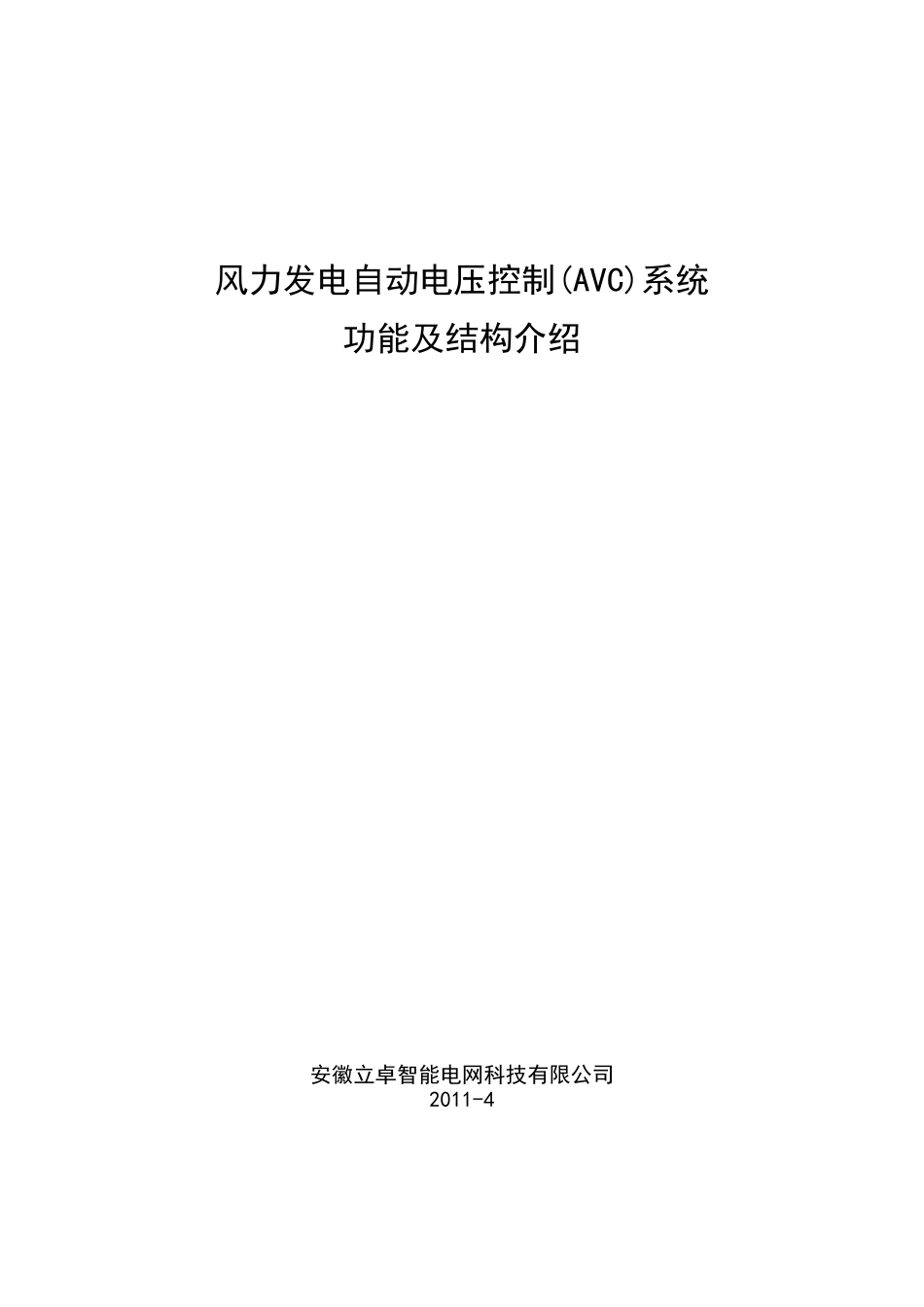

风电场自动电压控制(AVC)系统功能及结构介绍_第1页
1/16

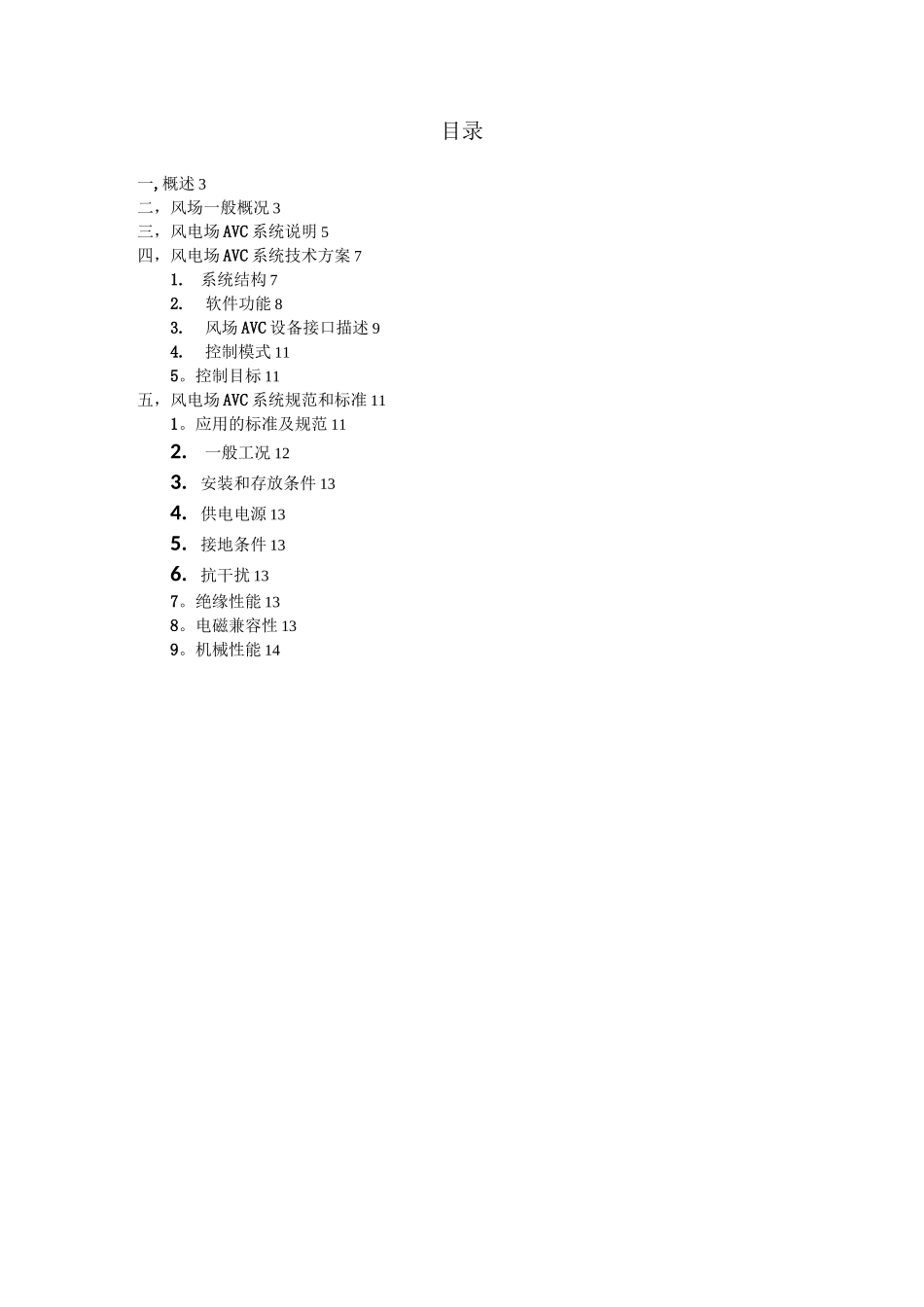

风电场自动电压控制(AVC)系统功能及结构介绍_第2页
2/16
风电场自动电压控制(AVC)系统功能及结构介绍_第3页
3/16
风力发电自动电压控制(AVC)系统功能及结构介绍安徽立卓智能电网科技有限公司2011-4目录一,概述 3二,风场一般概况 3三,风电场 AVC 系统说明 5四,风电场 AVC 系统技术方案 71.系统结构 72.软件功能 83.风场 AVC 设备接口描述 94.控制模式 115。控制目标 11五,风电场 AVC 系统规范和标准 111。应用的标准及规范 112.一般工况 123.安装和存放条件 134.供电电源 135.接地条件 136.抗干扰 137。绝缘性能 138。电磁兼容性 139。机械性能 14一,概述作为一种经济、清洁的可再生新能源,风力发电越来越受到广泛应用。据相关数据统计,2008 年我国当年新增风电装机容量超过 600 万千瓦,累计装机容量达到 1200 万千瓦以上,2009 年新增装机容量达到 1300 万千瓦,累计装机容量达到 2500 万千瓦以上。在今后 3~5 年乃至10 年中,预计我国每年新增装机容量将保持在 500~800 万千瓦.由于风力发电厂安装地点都离负荷中心较远,一般都是通过 220kV 或 500kV 超高压线路与系统相连,加之风力发电的输出功率的随机性较强,因此其公共连接点的无功、电压和网损的控制就显得比较困难。目前风力发电厂为控制高压母线电压在一定波动范围内并对风场所消耗的无功进行补偿,现装有的补偿设备种类有,纯电容补偿,SVC(大部分为MCR)和少量的 SVG.目前各省网公司正在实施所辖电网内风电场的 AVC 控制,为达到较好的控制效果,减少电压波动提高电压合格率,为电网提供必要无功支撑和降低网损的要求,希望对装机容量占全网发电容量比重越来越大的风力发电场进行无功和电压控制,即在系统需要的时候既可发出无功,又可以吸收网上过剩的无功功率,以达到减少电压波动,控制电压和降低网损的目的。二,风场一般概况风机输出电压一般为 690V,每台发电机有一箱式变压器将电压升至 35kV,几台箱式变串联经 35kV 开关接与 35kV 母线。35kV 母线接有无功补偿设备。主变压器为有载调压变压庚器。风电厂系统一般图示:目前国内风电场安装的风机机组一般为三类:鼠笼式双速异步发电机,双馈异步感应式发电机组和永磁同步发电机.早期的鼠笼式异步发电机只能吸收电网无功,无法实现调节,只能通过调节风电场的无功补偿装置调节无功出力,实现并网点电压调节,后鼠笼式异步风机经过改造,在机端加装了电容器组,通过对机端电容器组的投切可以实现对风机无功的控制.双馈电机的励磁回路来自电网,励磁电流是频率、幅值和相位均可调节的交流...
