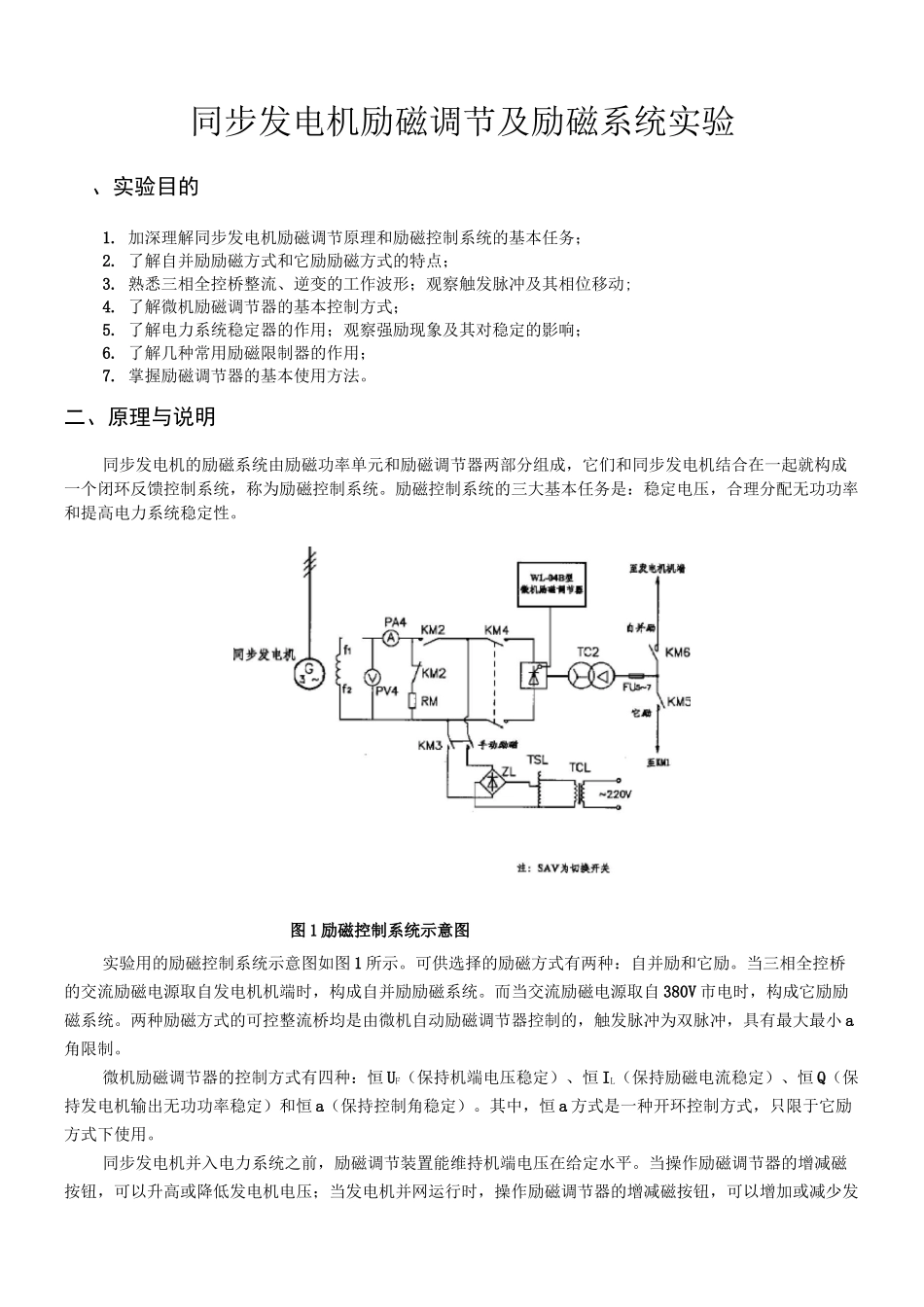

同步发电机励磁调节及励磁系统实验、实验目的1. 加深理解同步发电机励磁调节原理和励磁控制系统的基本任务；2. 了解自并励励磁方式和它励励磁方式的特点；3. 熟悉三相全控桥整流、逆变的工作波形；观察触发脉冲及其相位移动;4. 了解微机励磁调节器的基本控制方式；5. 了解电力系统稳定器的作用；观察强励现象及其对稳定的影响；6. 了解几种常用励磁限制器的作用；7. 掌握励磁调节器的基本使用方法。二、原理与说明同步发电机的励磁系统由励磁功率单元和励磁调节器两部分组成，它们和同步发电机结合在一起就构成一个闭环反馈控制系统，称为励磁控制系统。励磁控制系统的三大基本任务是：稳定电压，合理分配无功功率和提高电力系统稳定性。图 1 励磁控制系统示意图实验用的励磁控制系统示意图如图 1 所示。可供选择的励磁方式有两种：自并励和它励。当三相全控桥的交流励磁电源取自发电机机端时，构成自并励励磁系统。而当交流励磁电源取自 380V 市电时，构成它励励磁系统。两种励磁方式的可控整流桥均是由微机自动励磁调节器控制的，触发脉冲为双脉冲，具有最大最小 a角限制。微机励磁调节器的控制方式有四种：恒 UF（保持机端电压稳定）、恒 IL（保持励磁电流稳定）、恒 Q（保持发电机输出无功功率稳定）和恒 a（保持控制角稳定）。其中，恒 a 方式是一种开环控制方式，只限于它励方式下使用。同步发电机并入电力系统之前，励磁调节装置能维持机端电压在给定水平。当操作励磁调节器的增减磁按钮，可以升高或降低发电机电压；当发电机并网运行时，操作励磁调节器的增减磁按钮，可以增加或减少发电机的无功输出，其机端电压按调差特性曲线变化。发电机正常运行时，三相全控桥处于整流状态，控制角 a 小于 90°；当正常停机或事故停机时，调节器使控制角 a 大于 90°，实现逆变灭磁。电力系统稳定器一一 PSS 是提高电力系统动态稳定性能的经济有效方法之一，已成为励磁调节器的基本配置；励磁系统的强励，有助于提高电力系统暂态稳定性；励磁限制器是保障励磁系统安全可靠运行的重要环节，常见的励磁限制器有过励限制器、欠励限制器等。三、实验项目和方法(―)不同 a 角(控制角)对应的励磁电压波形观测(1) 合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄；(2) 励磁系统选择它励励磁方式：操作“励磁方式开关”切到“微机它励”方式，调节器面板“它励”扌旨示灯亮；(3) 励磁调节器选择恒...
