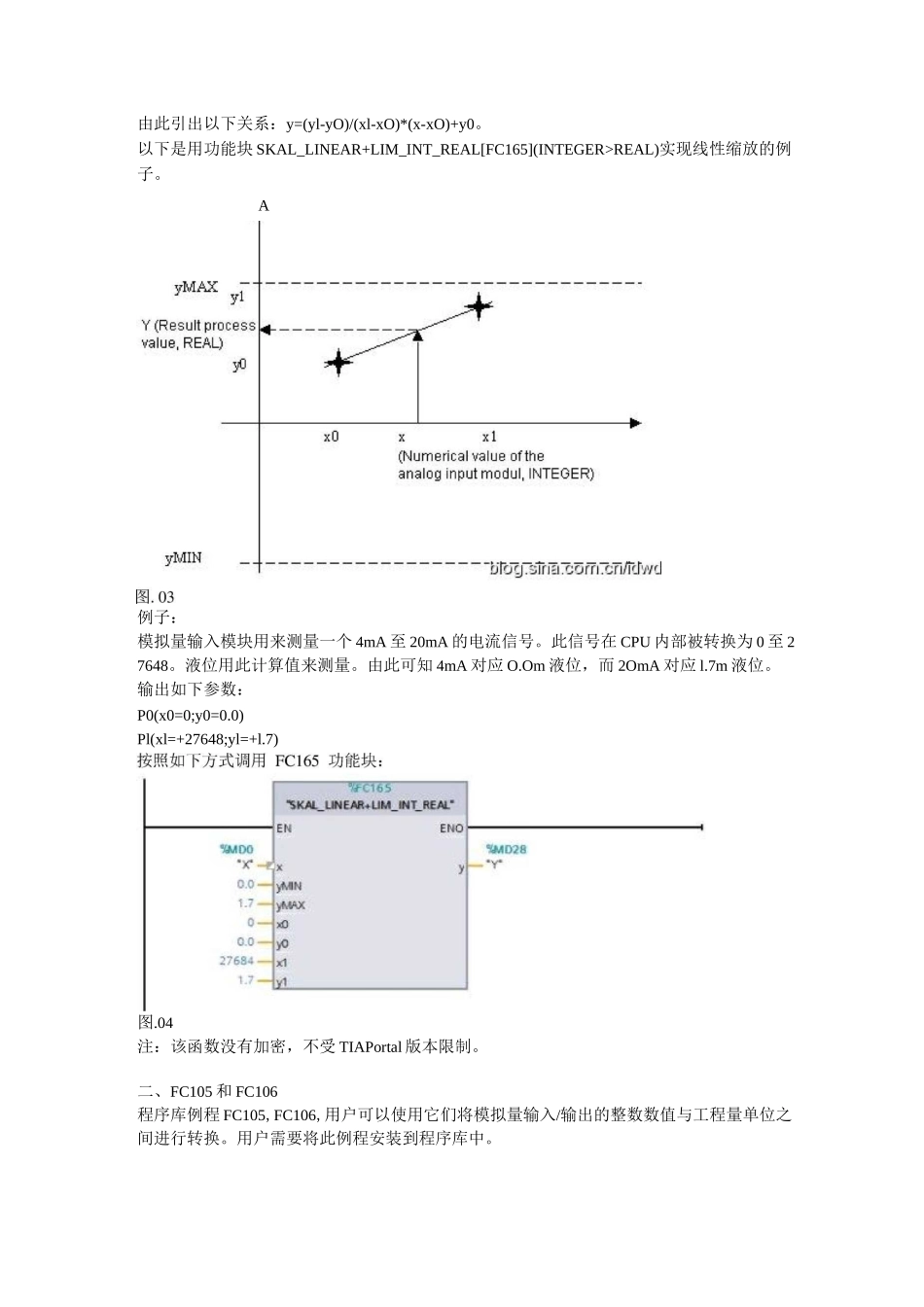

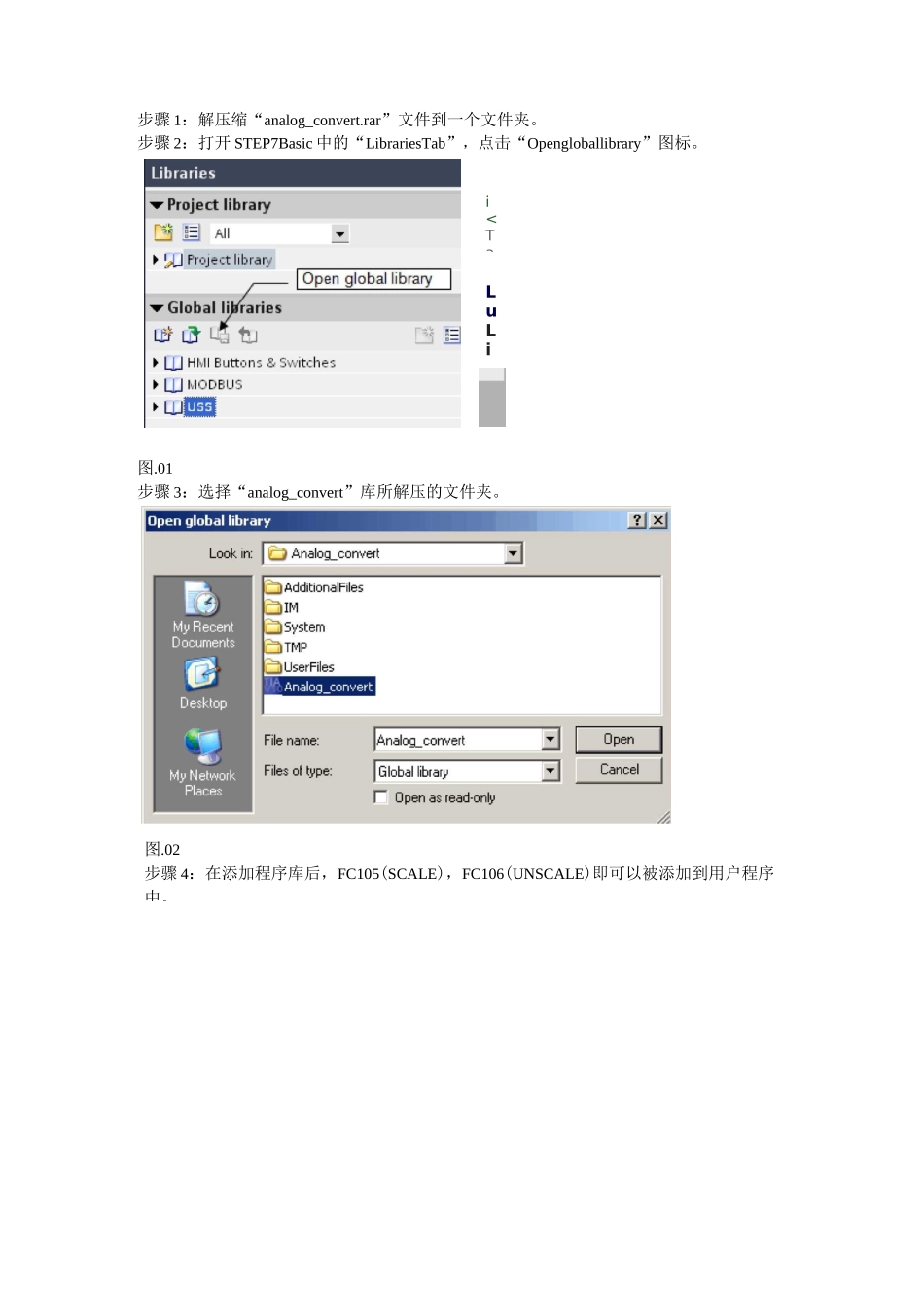

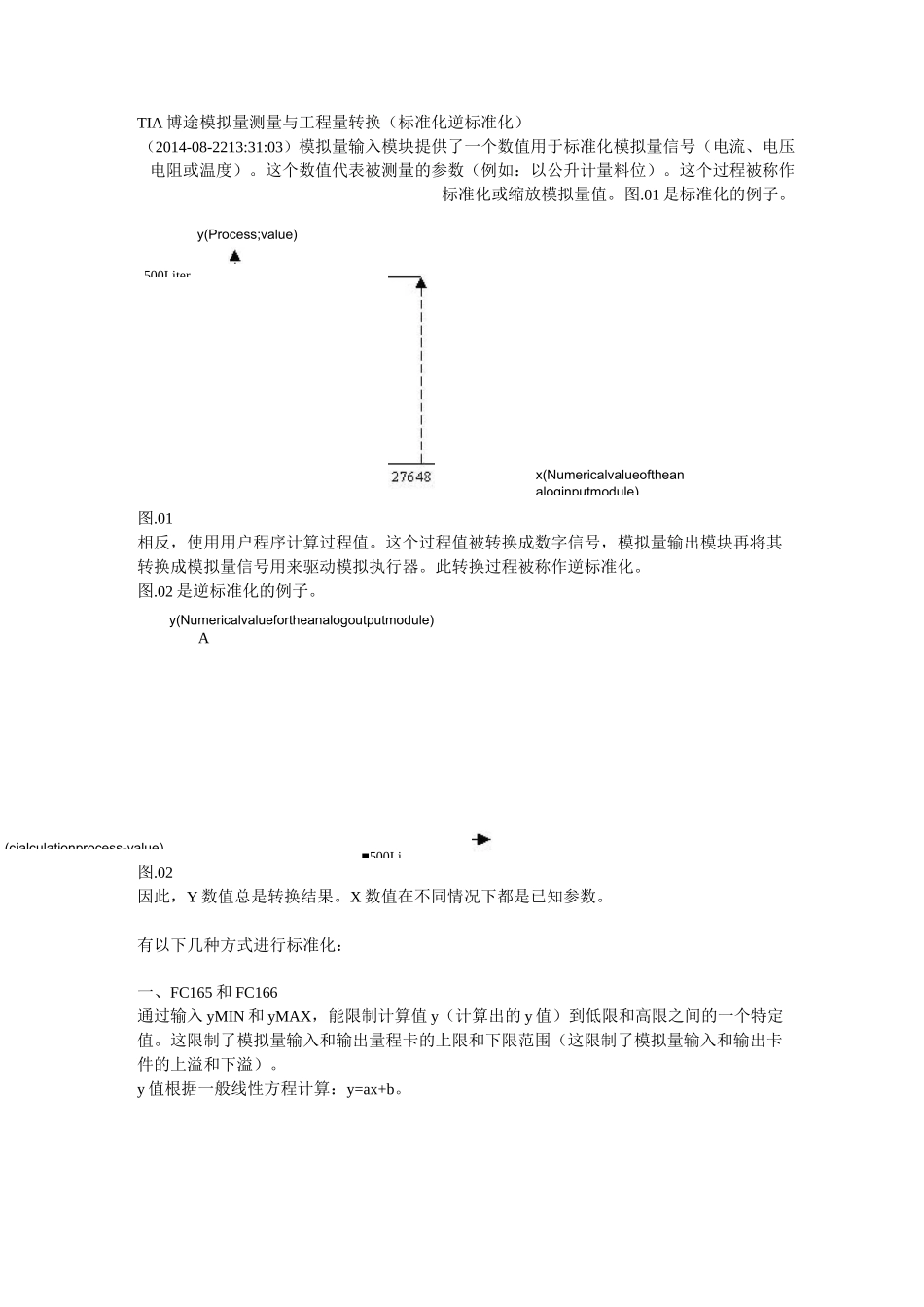

500Literx(Numericalvalueoftheanaloginputmodule)■500LiTIA 博途模拟量测量与工程量转换(标准化逆标准化)(2014-08-2213:31:03)模拟量输入模块提供了一个数值用于标准化模拟量信号(电流、电压电阻或温度)。这个数值代表被测量的参数(例如:以公升计量料位)。这个过程被称作标准化或缩放模拟量值。图.01 是标准化的例子。y(Process;value)图.01相反,使用用户程序计算过程值。这个过程值被转换成数字信号,模拟量输出模块再将其转换成模拟量信号用来驱动模拟执行器。此转换过程被称作逆标准化。图.02 是逆标准化的例子。y(Numericalvaluefortheanalogoutputmodule)A图.02因此,Y 数值总是转换结果。X 数值在不同情况下都是已知参数。有以下几种方式进行标准化:一、FC165 和 FC166通过输入 yMIN 和 yMAX,能限制计算值 y(计算出的 y 值)到低限和高限之间的一个特定值。这限制了模拟量输入和输出量程卡的上限和下限范围(这限制了模拟量输入和输出卡件的上溢和下溢)。y 值根据一般线性方程计算:y=ax+b。(cjalculationprocess-value)由此引出以下关系:y=(yl-yO)/(xl-xO)*(x-xO)+y0。以下是用功能块 SKAL_LINEAR+LIM_INT_REAL[FC165](INTEGER>REAL)实现线性缩放的例子。A例子:模拟量输入模块用来测量一个 4mA 至 20mA 的电流信号。此信号在 CPU 内部被转换为 0 至 27648。液位用此计算值来测量。由此可知 4mA 对应 O.Om 液位,而 2OmA 对应 l.7m 液位。输出如下参数:P0(x0=0;y0=0.0)Pl(xl=+27648;yl=+l.7)图.04注:该函数没有加密,不受 TIAPortal 版本限制。二、FC105 和 FC106程序库例程 FC105,FC106,用户可以使用它们将模拟量输入/输出的整数数值与工程量单位之间进行转换。用户需要将此例程安装到程序库中。LuLih步骤 1:解压缩“analog_convert.rar”文件到一个文件夹。步骤 2:打开 STEP7Basic 中的“LibrariesTab”,点击“Opengloballibrary”图标。图.01步骤 3:选择“analog_convert”库所解压的文件夹。i
