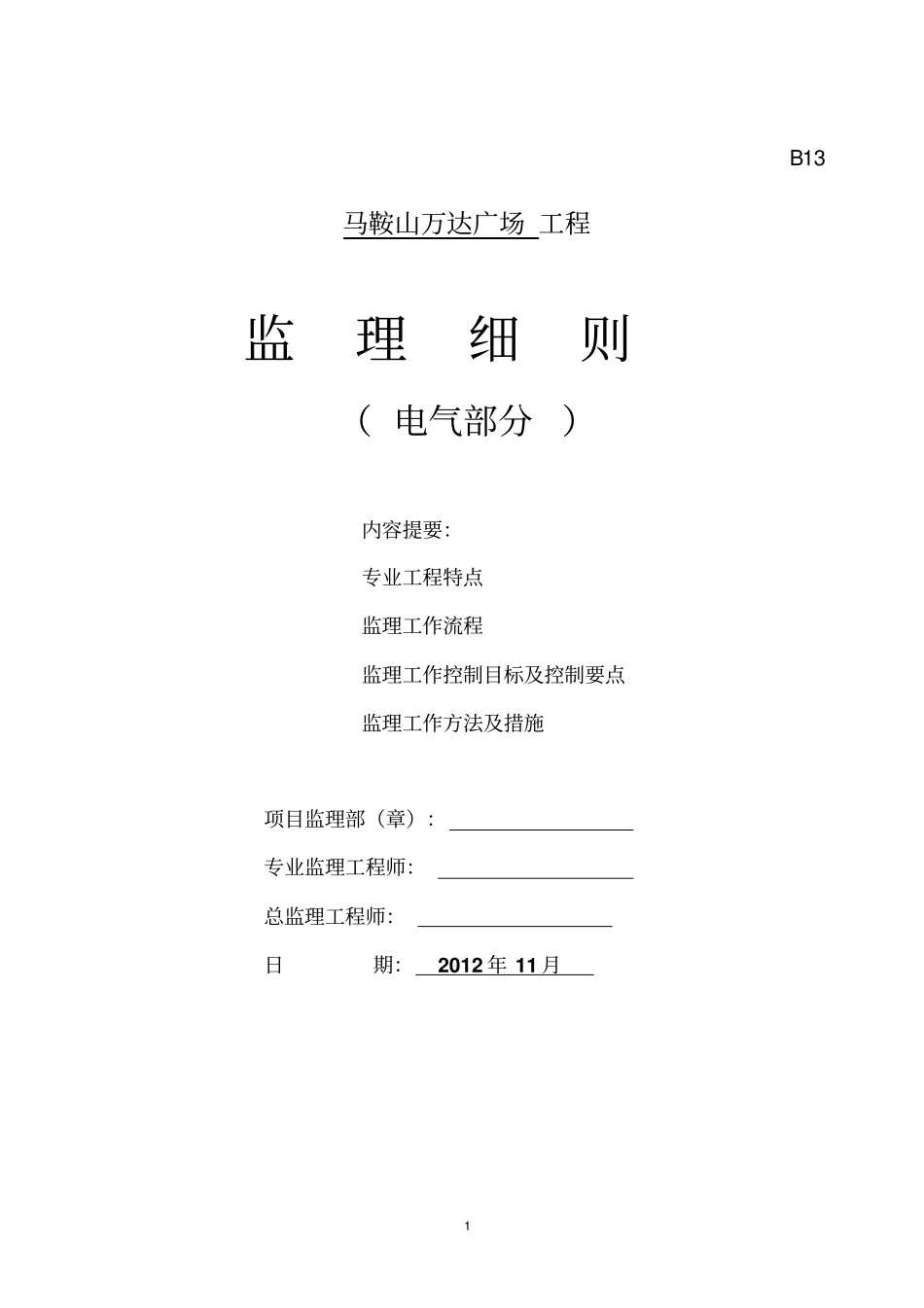

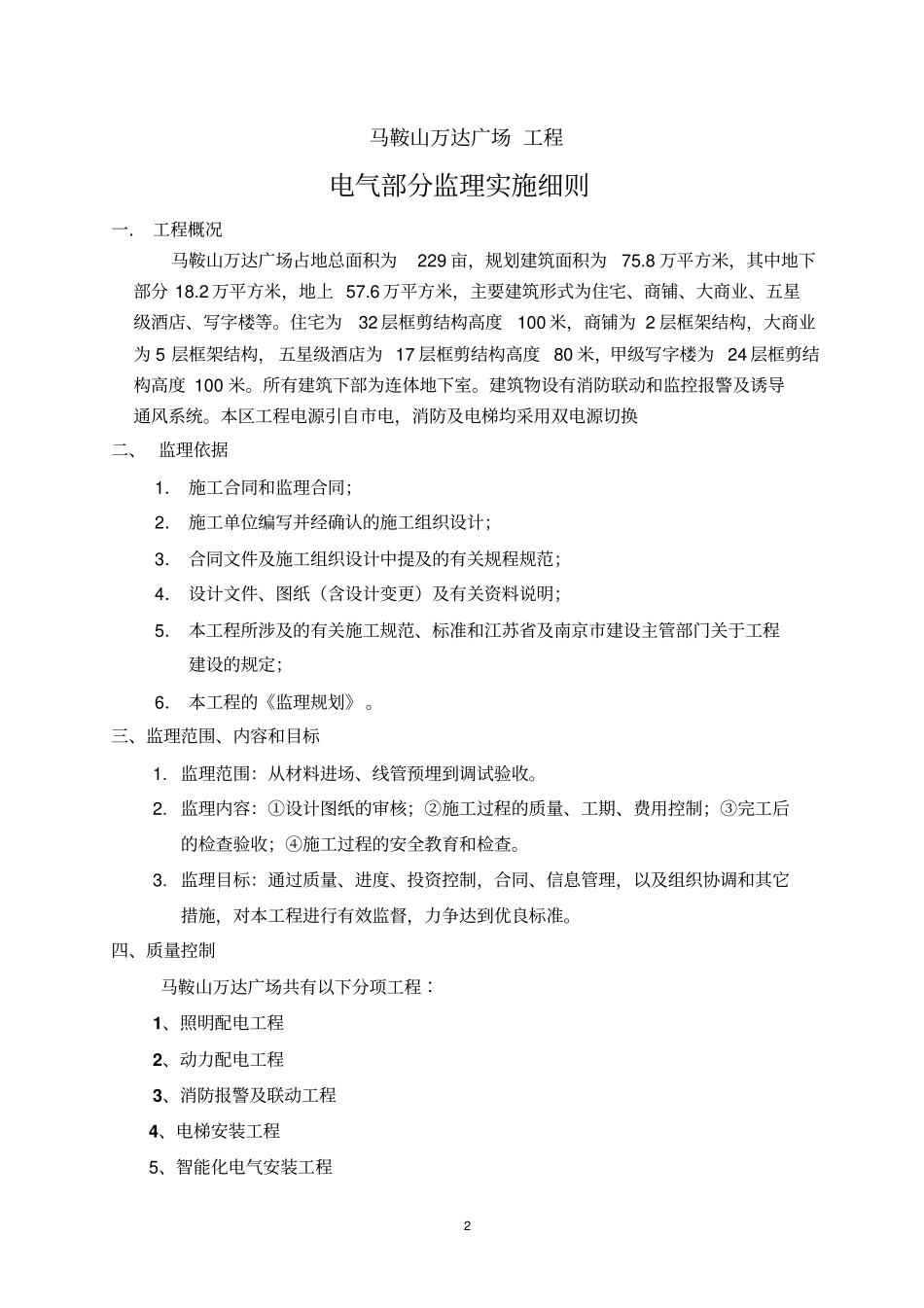

1 B13马鞍山万达广场 工程监理细则（ 电气部分）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理部（章）：专业监理工程师：总监理工程师：日期：2012 年 11 月2 马鞍山万达广场 工程电气部分监理实施细则一． 工程概况马鞍山万达广场占地总面积为229 亩，规划建筑面积为75.8 万平方米，其中地下部分 18.2 万平方米，地上 57.6 万平方米，主要建筑形式为住宅、商铺、大商业、五星级酒店、写字楼等。住宅为32 层框剪结构高度100 米，商铺为 2 层框架结构，大商业为 5 层框架结构， 五星级酒店为 17 层框剪结构高度 80 米，甲级写字楼为 24 层框剪结构高度 100 米。所有建筑下部为连体地下室。建筑物设有消防联动和监控报警及诱导通风系统。本区工程电源引自市电，消防及电梯均采用双电源切换二、 监理依据1． 施工合同和监理合同；2． 施工单位编写并经确认的施工组织设计；3． 合同文件及施工组织设计中提及的有关规程规范；4． 设计文件、图纸（含设计变更）及有关资料说明；5． 本工程所涉及的有关施工规范、标准和江苏省及南京市建设主管部门关于工程建设的规定；6． 本工程的《监理规划》 。三、监理范围、内容和目标1. 监理范围：从材料进场、线管预埋到调试验收。2. 监理内容：①设计图纸的审核；②施工过程的质量、工期、费用控制；③完工后的检查验收；④施工过程的安全教育和检查。3. 监理目标：通过质量、进度、投资控制，合同、信息管理，以及组织协调和其它措施，对本工程进行有效监督，力争达到优良标准。四、质量控制马鞍山万达广场共有以下分项工程∶1、照明配电工程2、动力配电工程3、消防报警及联动工程4、电梯安装工程5、智能化电气安装工程3 针对以上工程现根据各有关规范、规定、规程制定以下监理细则：(一) 预留孔洞、预埋铁件及预埋线管监理实施细则1、在混凝土楼板、梁、墙上预留孔洞、槽和预埋件时，施工方应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢，模盒内塞入纸团等物，在浇注混凝土过程中应有专人配合校对，以免模盒、埋件移位。2、暗配的动力照明电线、电缆管的预埋应符合下列要求：1)埋入地下或潮湿场所的电线管必须用镀锌钢管或厚壁钢管，埋入砼内的电线管可用薄壁钢管。2)埋入墙内或砼内的管子离表面净距不应小于15mm。3)钢管下料应根据实际需要长...
