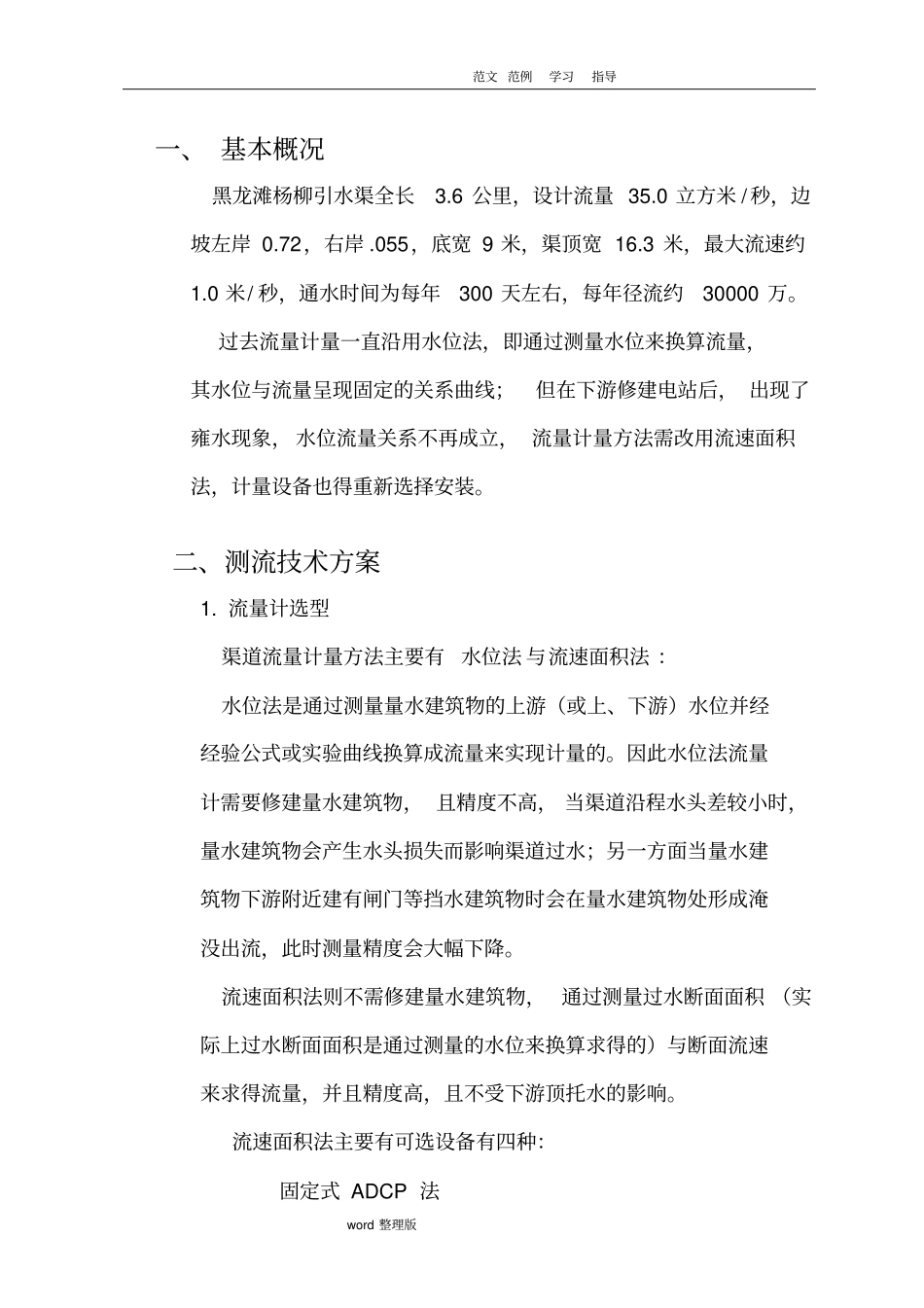

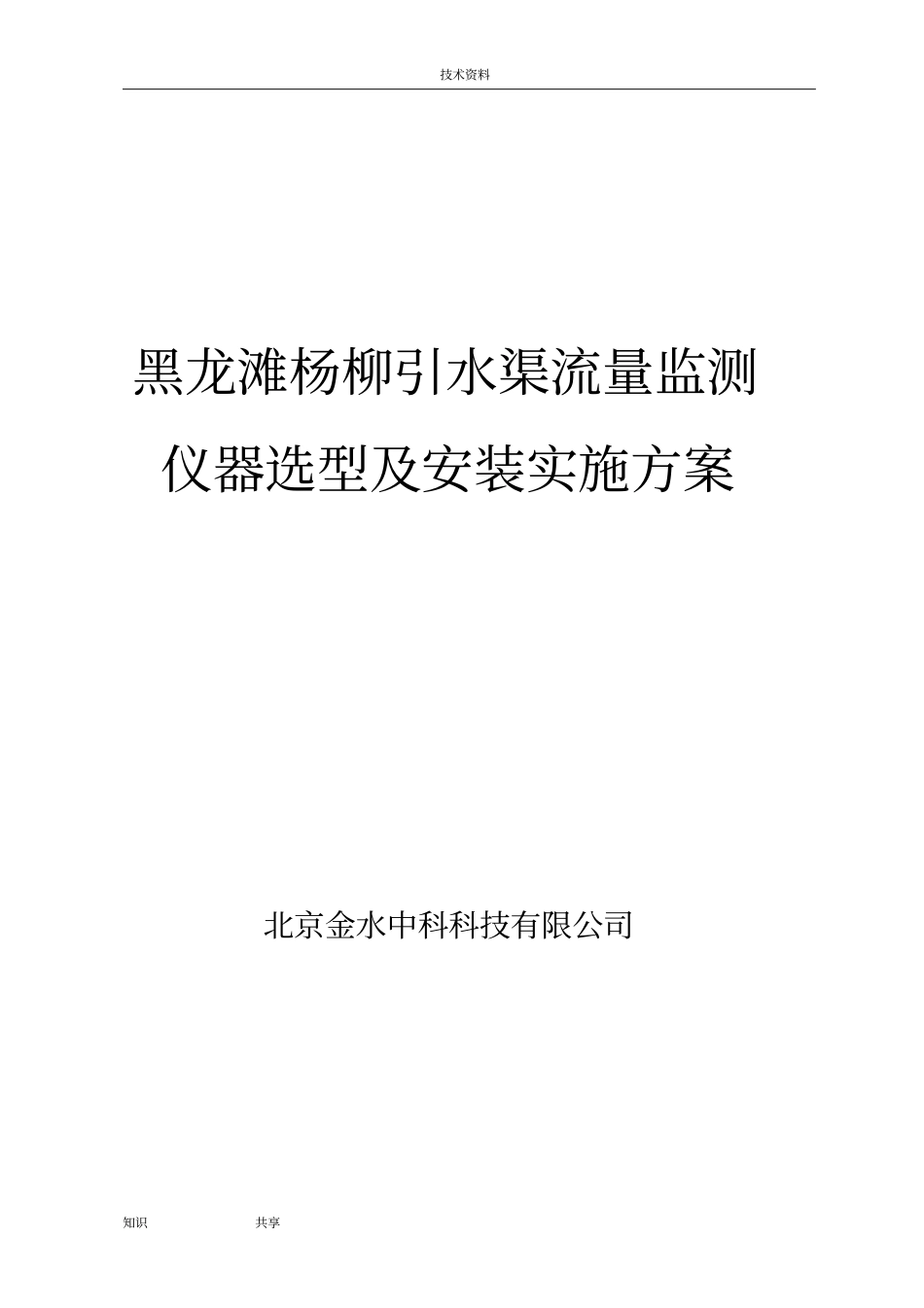

技术资料知识共享黑龙滩杨柳引水渠流量监测仪器选型及安装实施方案北京金水中科科技有限公司范文 范例学习指导word 整理版一、 基本概况黑龙滩杨柳引水渠全长3.6 公里,设计流量 35.0 立方米 / 秒,边坡左岸 0.72,右岸 .055,底宽 9 米,渠顶宽 16.3 米,最大流速约1.0 米/ 秒,通水时间为每年300 天左右,每年径流约30000 万。过去流量计量一直沿用水位法,即通过测量水位来换算流量,其水位与流量呈现固定的关系曲线;但在下游修建电站后, 出现了雍水现象, 水位流量关系不再成立, 流量计量方法需改用流速面积法,计量设备也得重新选择安装。二、测流技术方案1. 流量计选型渠道流量计量方法主要有水位法 与流速面积法 :水位法是通过测量量水建筑物的上游(或上、下游)水位并经经验公式或实验曲线换算成流量来实现计量的。因此水位法流量计需要修建量水建筑物, 且精度不高, 当渠道沿程水头差较小时,量水建筑物会产生水头损失而影响渠道过水;另一方面当量水建筑物下游附近建有闸门等挡水建筑物时会在量水建筑物处形成淹没出流,此时测量精度会大幅下降。流速面积法则不需修建量水建筑物, 通过测量过水断面面积 (实际上过水断面面积是通过测量的水位来换算求得的)与断面流速来求得流量,并且精度高,且不受下游顶托水的影响。流速面积法主要有可选设备有四种:固定式 ADCP 法范文 范例学习指导word 整理版多普勒超声波法(纵向发射)超声波时差法由于本次监测渠道水流的水质含有较多杂质,因此不适合选用超声波时差法; 考虑水位变化很大, 不宜使用 固定式 ADCP 法(此种方式的精度受水位变化影响很大) ;因此选用 多普勒超声波法(纵向发射),此法产品国内只有北京金水中科科技有限公司开发生产的 HOH-L-01 型多普勒超声波明渠流量计一种, 其在技术性能与国外同类产品一样的情况下,极具价格竞争优势。设备结构如下图:范文 范例学习指导word 整理版2.输数据传通讯方案有四种大类可选:a. 有线方式 :电缆、光缆b. 无线超短波电台 :230M c. 无线宽带通讯 :CANPY d. 公网通讯: GPRS、GSM 考虑造价及维护费用, 选择公网通讯, 考虑流量数据需实时上传且上传时间间隔较短,故本方案中采用公网的GPRS 数据通讯3.电源由于测流现场均为野外,无明用电可用,因此通讯设备的供电采用大蓄电池或太阳能电源方式,考虑蓄电池需一个月维护一次,由于测点多而分散,维护工作量很大...
