123402J0601452018A0三星SM471PLUS贴片机操作规程

123402J0601452018A0三星SM471PLUS贴片机操作规程_第1页
1/12
123402J0601452018A0三星SM471PLUS贴片机操作规程_第2页
2/12
123402J0601452018A0三星SM471PLUS贴片机操作规程_第3页
3/12

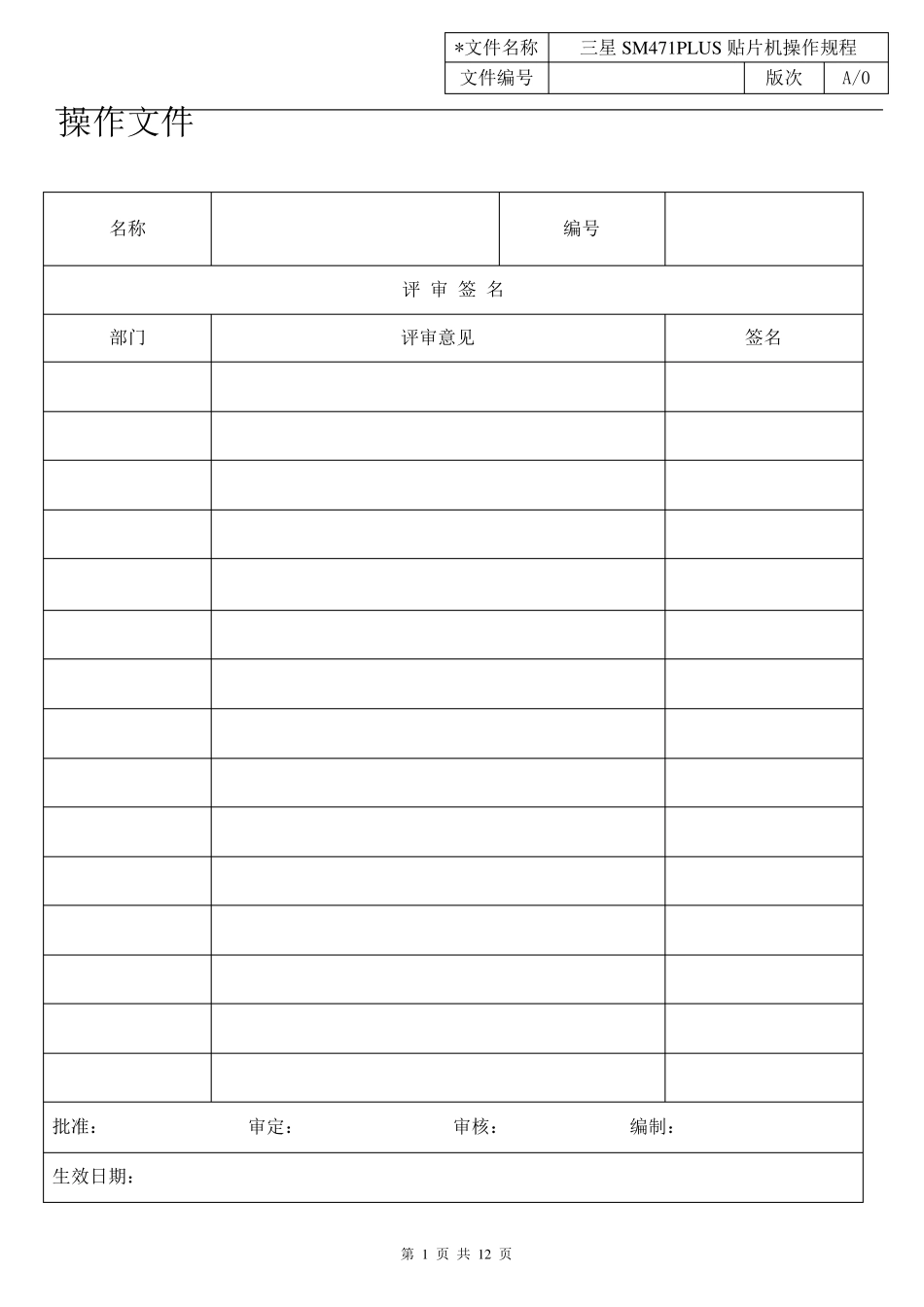

*文件名称文件编号三星 SM471PLUS 贴片机操作规程版次A/0操作文件名称评 审 签 名部门评审意见签名编号批准:审定:审核:编制:生效日期:第 1 页 共 12 页*文件名称文件编号三星 SM471PLUS 贴片机操作规程版次A/0文件修订页序号1版本A/0第 2 页 共 12 页修改条款初次发行文件修改单编号生效日期修改人刘飞*文件名称文件编号三星 SM471PLUS 贴片机操作规程版次A/01 目的建立三星 SM471PLUS 贴片机作业规范,为操作人员提供作业依据、确保产品品质达到工艺要求。2 适应范围适用于公司内所有三星 SM471PLUS 贴片机。3 术语与定义引用公司《管理手册》中的术语与定义4 职责与权限4.1 工程技术部有指导使用者正确操作及保养三星 SM471PLU S 贴片机,负责工艺参数的设定。4.2 使用部门负责三星 SM471PLUS 贴片机的日常检查、维护保养和使用。5 内容与方法5.1 操作步骤5.1.1 开机前的准备:5.1.1.1 检查“RESET”等开关是否完整、安全可靠。5.1.1.2 检查机器内部有无异物及残留 PCB,清洁。第 3 页 共 12 页*文件名称文件编号三星 SM471PLUS 贴片机操作规程版次A/0 5.1.1.3 检查确认各电、气旋钮和开关是否在规定位置,电线、气管是否松脱及破损,若有则紧固或更换。5.1.1.4 检查并清洁 Feeder(送料器)平台。不可有异物,以防机器损坏5.1.1.5 检查主气压值在 0.4-0.7MPA 标准范围内5.1.1.6 检查 PCB 支撑平台有无异物,取下支撑平台上支撑块第 4 页 共 12 页*文件名称文件编号三星 SM471PLUS 贴片机操作规程版次A/0取下支撑块并清洁支撑平台5.1.1.7 检查 PCB 板的设计是否符合机器工艺要求,并在线编程5.1.2 操作方法5.1.2.1打开电源开关(向左旋转为开)向左旋转电源开关5.1.2.2 等待系统启动进入操作界面。5.1.2.3 开启主气压控制阀开关,并打开急停开5.1.2.4 等待硬件初始化完成后按顺序按下“前后切换”“READY”第 5 页 共 12 页*文件名称文件编号三星 SM471PLUS 贴片机操作规程版次A/05.1.2.5 选择工具栏回零5.1.2.6 点击“文件栏”打开文件选择“OPEN” 调用所生产的 PCB 程序点击“文件栏”点选需生产的程序并点击“选择”5.1.2.7 点击“PCB 编辑”“供料器”查看物料信息,并按要求上料点击“PCB 编辑”点击“供料器”第 6 页 共 12 页*文件名称文件编号三星 SM471PLUS 贴片机操作规程版次A/0点选“只显示已设定的供料器”备注:红色为已安装好...
