15周边传动全桥式刮吸泥机讲解

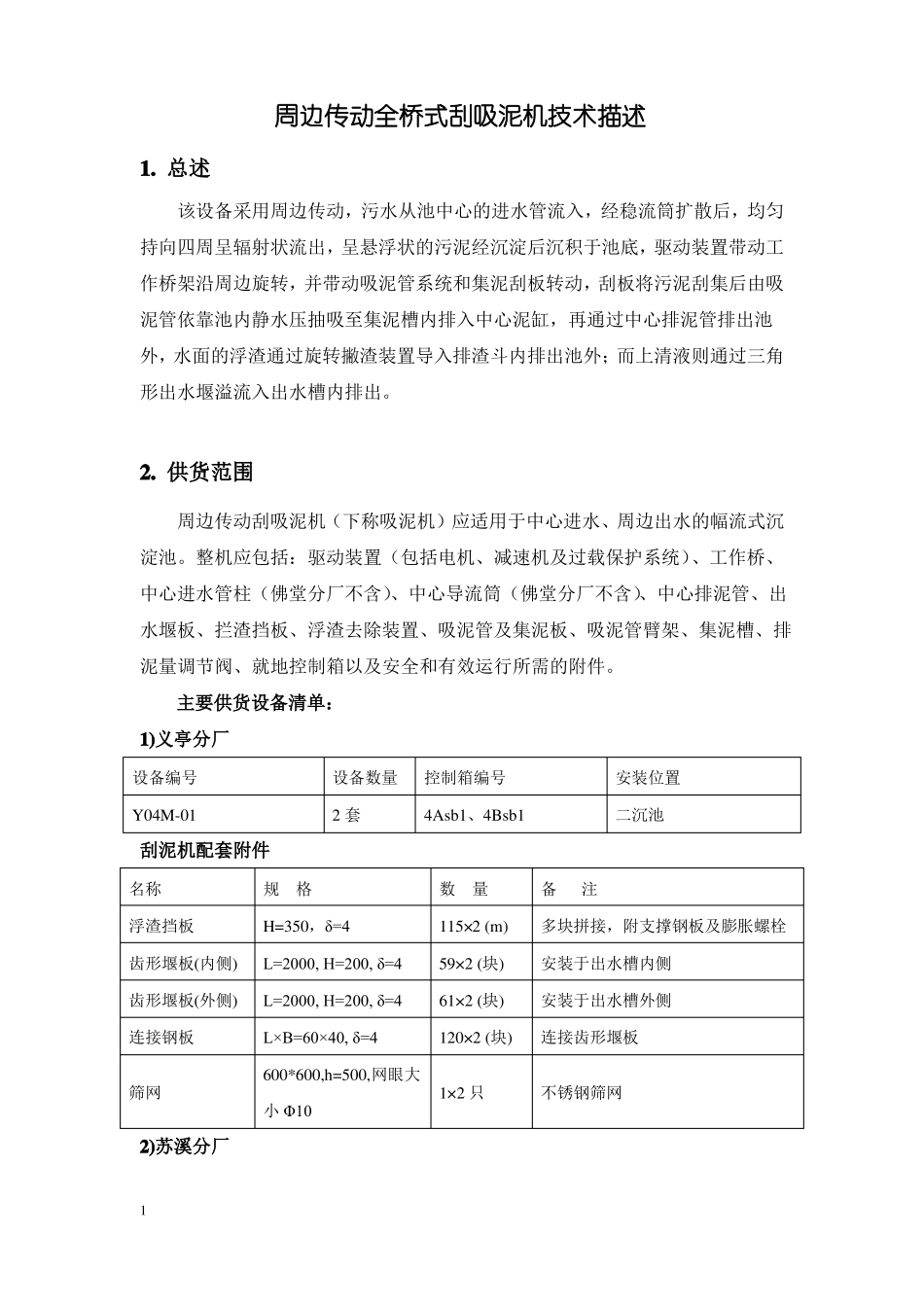

15周边传动全桥式刮吸泥机讲解_第1页
1/11

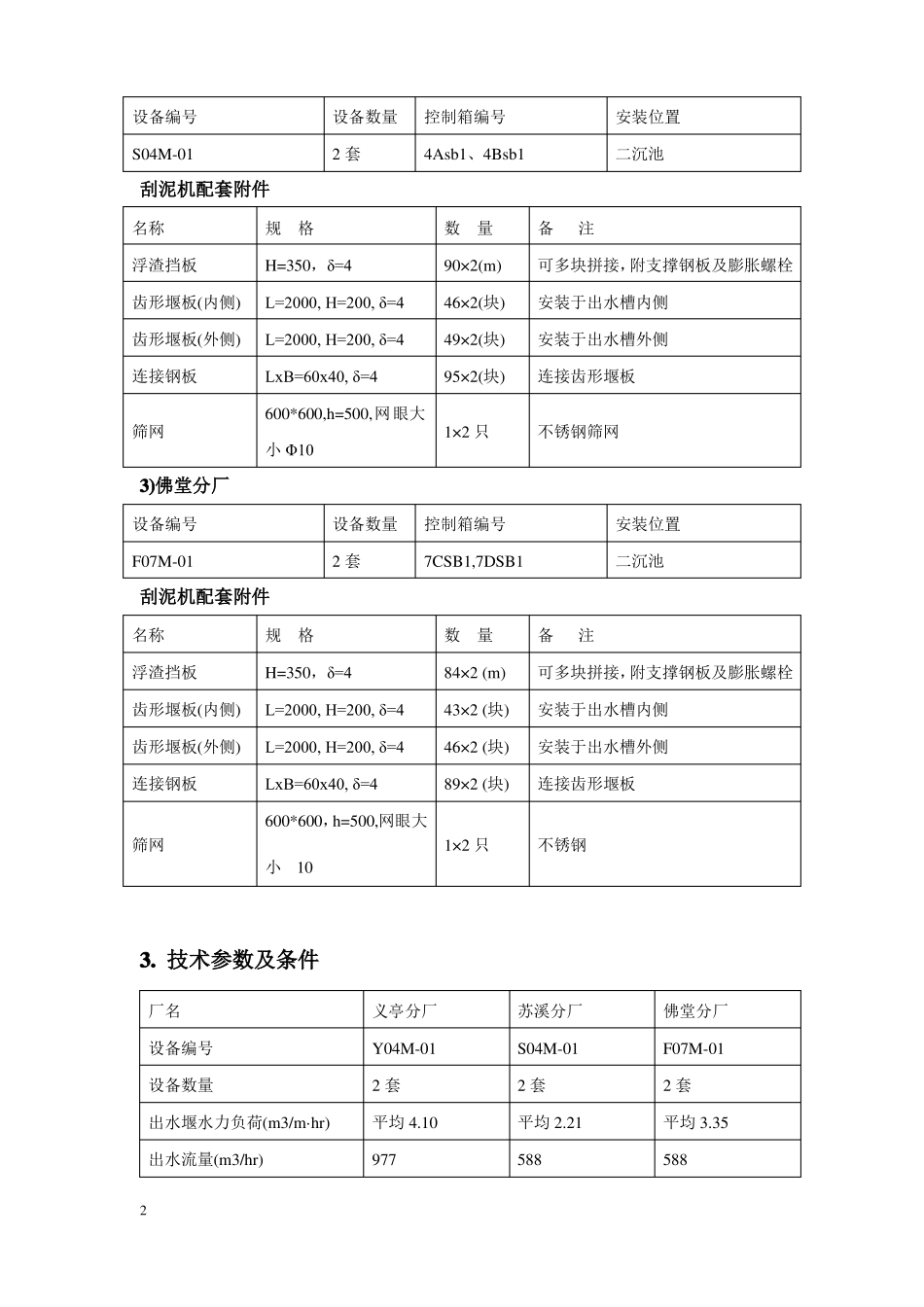

15周边传动全桥式刮吸泥机讲解_第2页
2/11

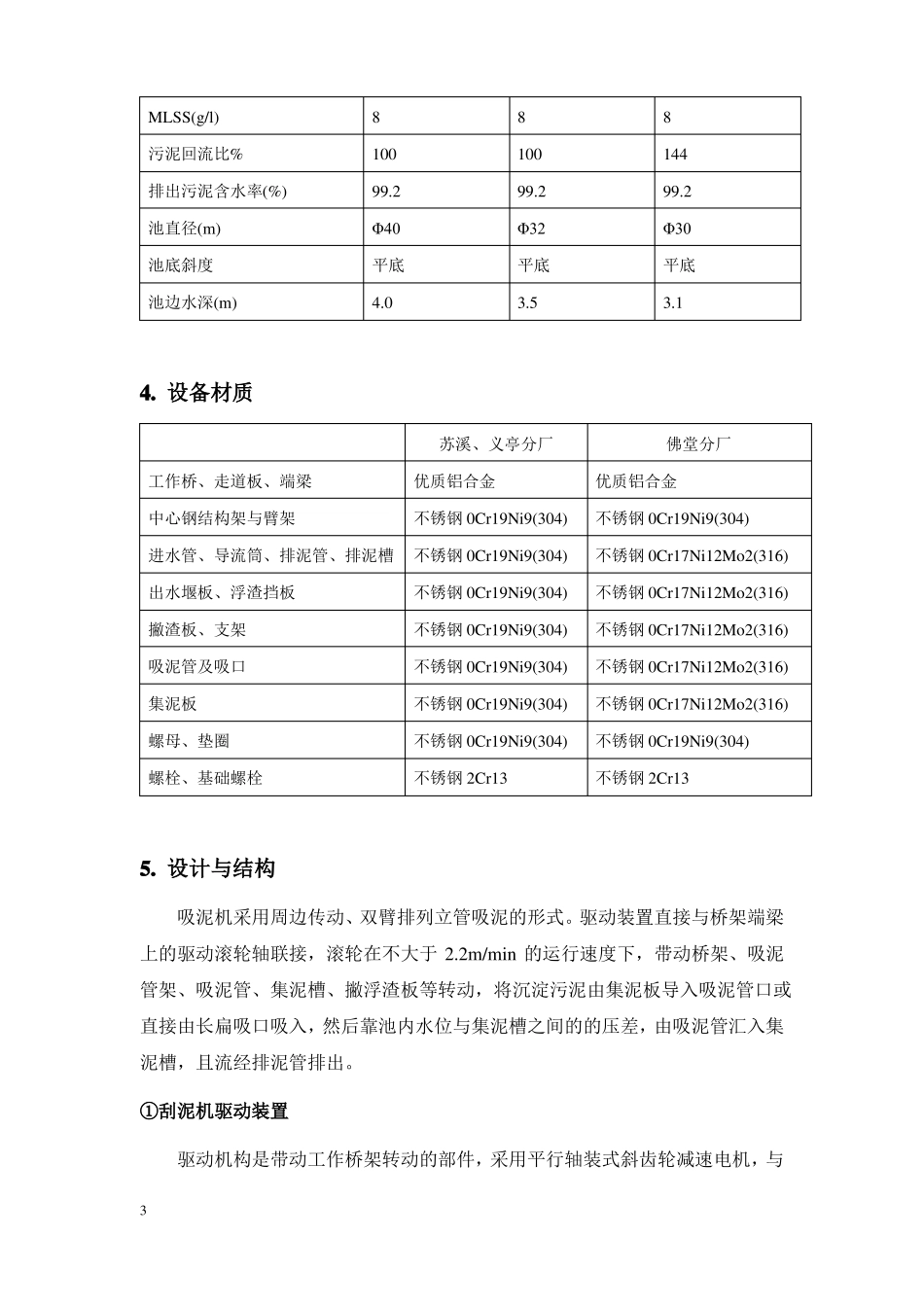

15周边传动全桥式刮吸泥机讲解_第3页
3/11
周边传动全桥式刮吸泥机技术描述1. 总述该设备采用周边传动,污水从池中心的进水管流入,经稳流筒扩散后,均匀持向四周呈辐射状流出,呈悬浮状的污泥经沉淀后沉积于池底,驱动装置带动工作桥架沿周边旋转,并带动吸泥管系统和集泥刮板转动,刮板将污泥刮集后由吸泥管依靠池内静水压抽吸至集泥槽内排入中心泥缸,再通过中心排泥管排出池外,水面的浮渣通过旋转撇渣装置导入排渣斗内排出池外;而上清液则通过三角形出水堰溢流入出水槽内排出。2. 供货范围周边传动刮吸泥机(下称吸泥机)应适用于中心进水、周边出水的幅流式沉淀池。整机应包括:驱动装置(包括电机、减速机及过载保护系统)、工作桥、中心进水管柱(佛堂分厂不含)、中心导流筒(佛堂分厂不含)、中心排泥管、出水堰板、拦渣挡板、浮渣去除装置、吸泥管及集泥板、吸泥管臂架、集泥槽、排泥量调节阀、就地控制箱以及安全和有效运行所需的附件。主要供货设备清单:1)义亭分厂设备编号Y04M-01设备数量2 套控制箱编号4Asb1、4Bsb1安装位置二沉池刮泥机配套附件名称浮渣挡板齿形堰板(内侧)齿形堰板(外侧)连接钢板筛网小 Φ10规格H=350,δ=4L=2000, H=200, δ=4L=2000, H=200, δ=4L×B=60×40, δ=4600*600,h=500,网眼大1×2 只不锈钢筛网数量115×2 (m)59×2 (块)61×2 (块)120×2 (块)备注多块拼接,附支撑钢板及膨胀螺栓安装于出水槽内侧安装于出水槽外侧连接齿形堰板2)苏溪分厂1设备编号S04M-01设备数量2 套控制箱编号4Asb1、4Bsb1安装位置二沉池刮泥机配套附件名称浮渣挡板齿形堰板(内侧)齿形堰板(外侧)连接钢板筛网小 Φ10规格H=350,δ=4L=2000, H=200, δ=4L=2000, H=200, δ=4LxB=60x40, δ=4600*600,h=500,网眼大1×2 只不锈钢筛网数量90×2(m)46×2(块)49×2(块)95×2(块)备注可多块拼接,附支撑钢板及膨胀螺栓安装于出水槽内侧安装于出水槽外侧连接齿形堰板3)佛堂分厂设备编号F07M-01设备数量2 套控制箱编号7CSB1,7DSB1安装位置二沉池刮泥机配套附件名称浮渣挡板齿形堰板(内侧)齿形堰板(外侧)连接钢板规格H=350,δ=4L=2000, H=200, δ=4L=2000, H=200, δ=4LxB=60x40, δ=4600*600,h=500,网眼大筛网小101×2 只不锈钢数量84×2 (m)43×2 (块)46×2 (块)89×2 (块)备注可多块拼接,附支撑钢板及膨胀螺栓安装于出水槽内侧安装于出水槽外侧连接齿形堰板3. 技术参数及条件厂名设备编号设备数量出水堰水力负荷(m3/m·hr)出水流量(m3/hr)2义亭...
