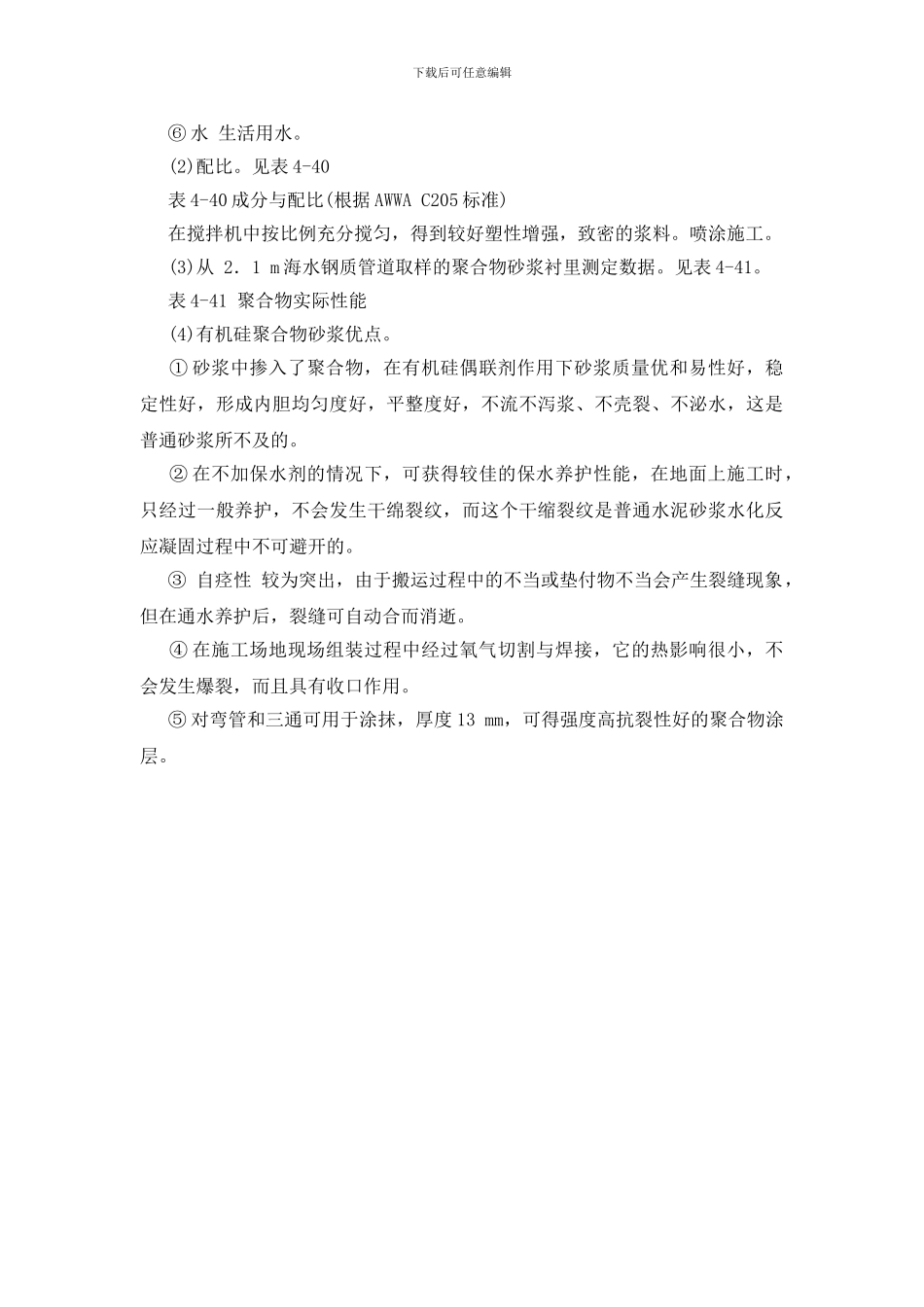

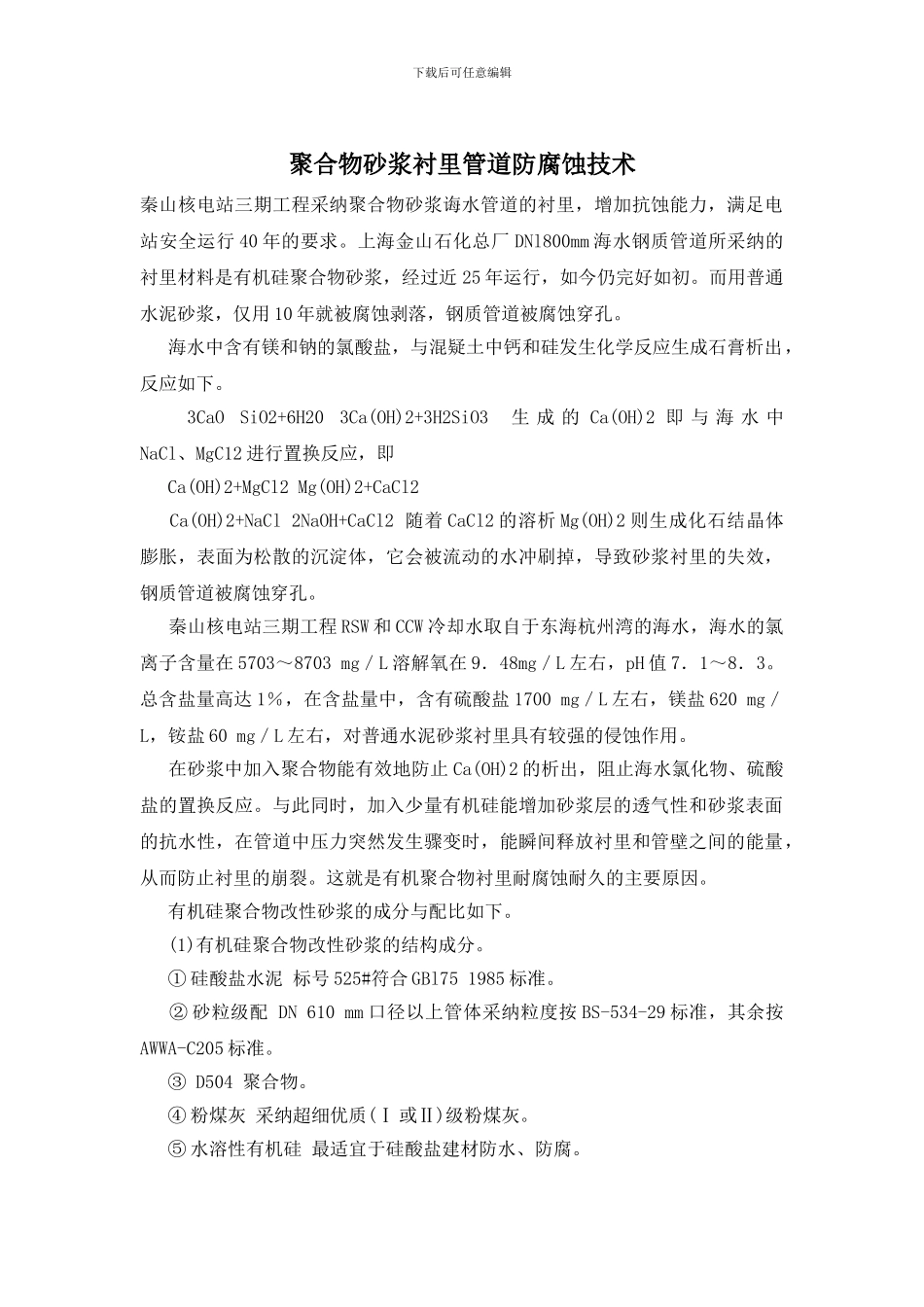

下载后可任意编辑聚合物砂浆衬里管道防腐蚀技术秦山核电站三期工程采纳聚合物砂浆诲水管道的衬里，增加抗蚀能力，满足电站安全运行 40 年的要求。上海金山石化总厂 DNl800mm 海水钢质管道所采纳的衬里材料是有机硅聚合物砂浆，经过近 25 年运行，如今仍完好如初。而用普通水泥砂浆，仅用 10 年就被腐蚀剥落，钢质管道被腐蚀穿孔。 海水中含有镁和钠的氯酸盐，与混疑土中钙和硅发生化学反应生成石膏析出，反应如下。 3CaO SiO2+6H20 3Ca(OH)2+3H2SiO3 生 成 的 Ca(OH)2 即 与 海 水 中NaCl、MgC12 进行置换反应，即 Ca(OH)2+MgCl2 Mg(OH)2+CaCl2 Ca(OH)2+NaCl 2NaOH+CaCl2 随着 CaCl2 的溶析 Mg(OH)2 则生成化石结晶体膨胀，表面为松散的沉淀体，它会被流动的水冲刷掉，导致砂浆衬里的失效，钢质管道被腐蚀穿孔。 秦山核电站三期工程 RSW 和 CCW 冷却水取自于东海杭州湾的海水，海水的氯离子含量在 5703～8703 mg／L 溶解氧在 9．48mg／L 左右，pH 值 7．1～8．3。总含盐量高达 1％，在含盐量中，含有硫酸盐 1700 mg／L 左右，镁盐 620 mg／L，铵盐 60 mg／L 左右，对普通水泥砂浆衬里具有较强的侵蚀作用。 在砂浆中加入聚合物能有效地防止 Ca(OH)2 的析出，阻止海水氯化物、硫酸盐的置换反应。与此同时，加入少量有机硅能增加砂浆层的透气性和砂浆表面的抗水性，在管道中压力突然发生骤变时，能瞬间释放衬里和管壁之间的能量，从而防止衬里的崩裂。这就是有机聚合物衬里耐腐蚀耐久的主要原因。 有机硅聚合物改性砂浆的成分与配比如下。 (1)有机硅聚合物改性砂浆的结构成分。 ① 硅酸盐水泥 标号 525#符合 GBl75 1985 标准。 ② 砂粒级配 DN 610 mm 口径以上管体采纳粒度按 BS-534-29 标准，其余按AWWA-C205 标准。 ③ D504 聚合物。 ④ 粉煤灰 采纳超细优质(Ⅰ 或Ⅱ)级粉煤灰。 ⑤ 水溶性有机硅 最适宜于硅酸盐建材防水、防腐。下载后可任意编辑 ⑥ 水 生活用水。 (2)配比。见表 4-40 表 4-40 成分与配比(根据 AWWA C205 标准) 在搅拌机中按比例充分搅匀，得到较好塑性增强，致密的浆料。喷涂施工。 (3)从 2．1 m 海水钢质管道取样的聚合物砂浆衬里测定数据。见表 4-41。 表 4-41 聚合物实际性能 (4)有机硅聚合物砂浆优点。 ① 砂浆中掺入了聚合物，在有机硅偶联剂作用下砂浆质量优和易性好，稳定性好，形成内胆均匀度好，平整度好，...
