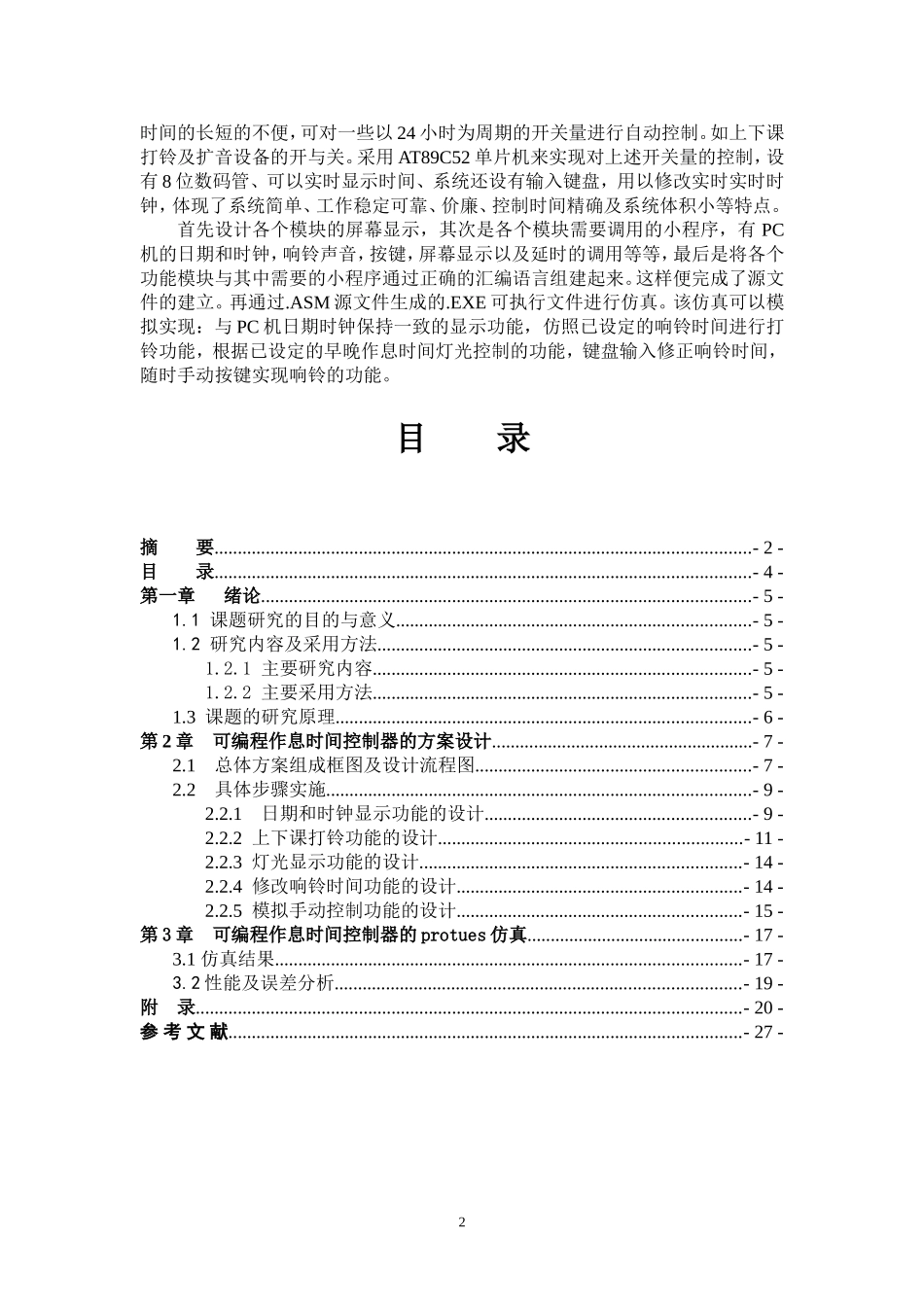

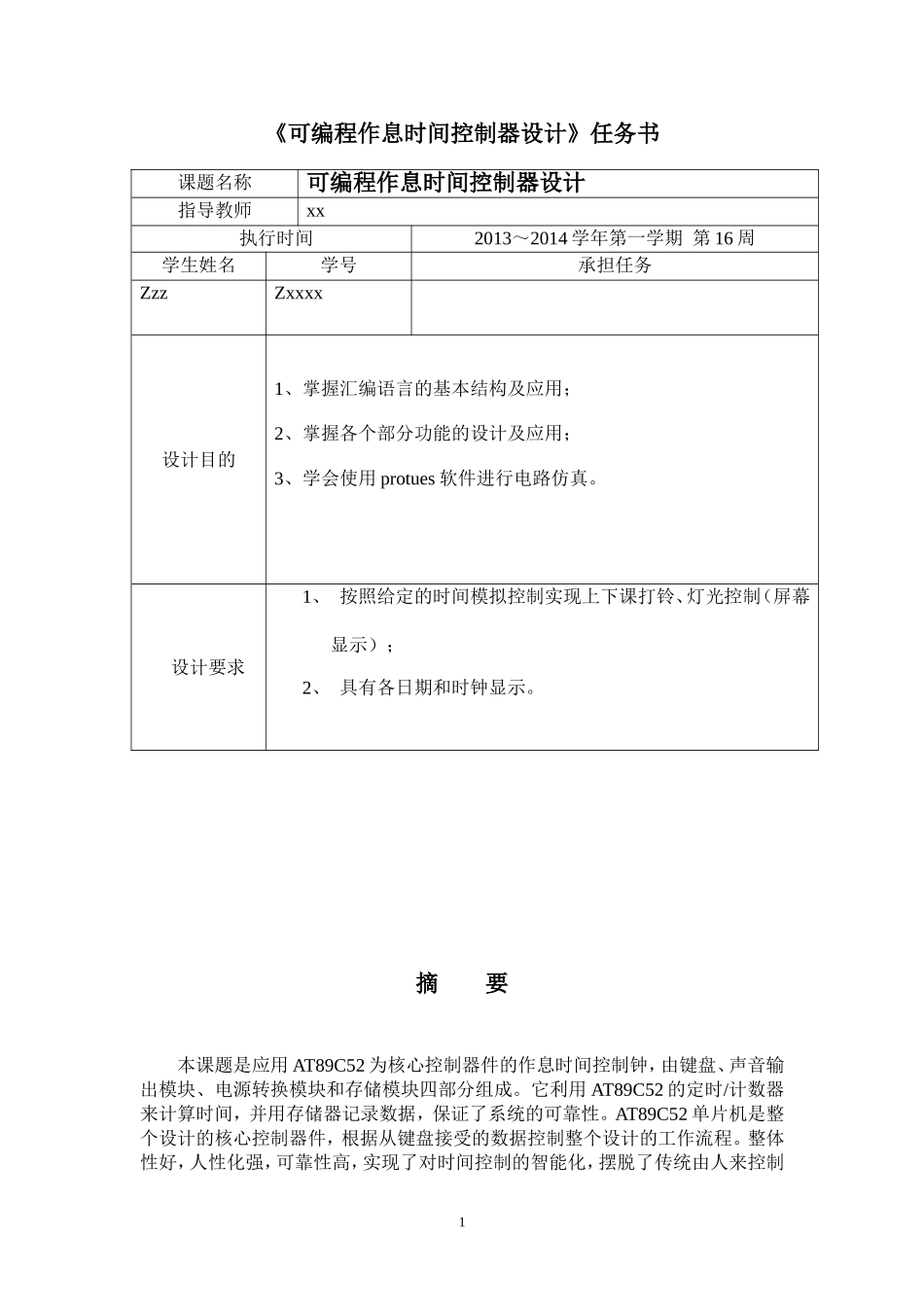

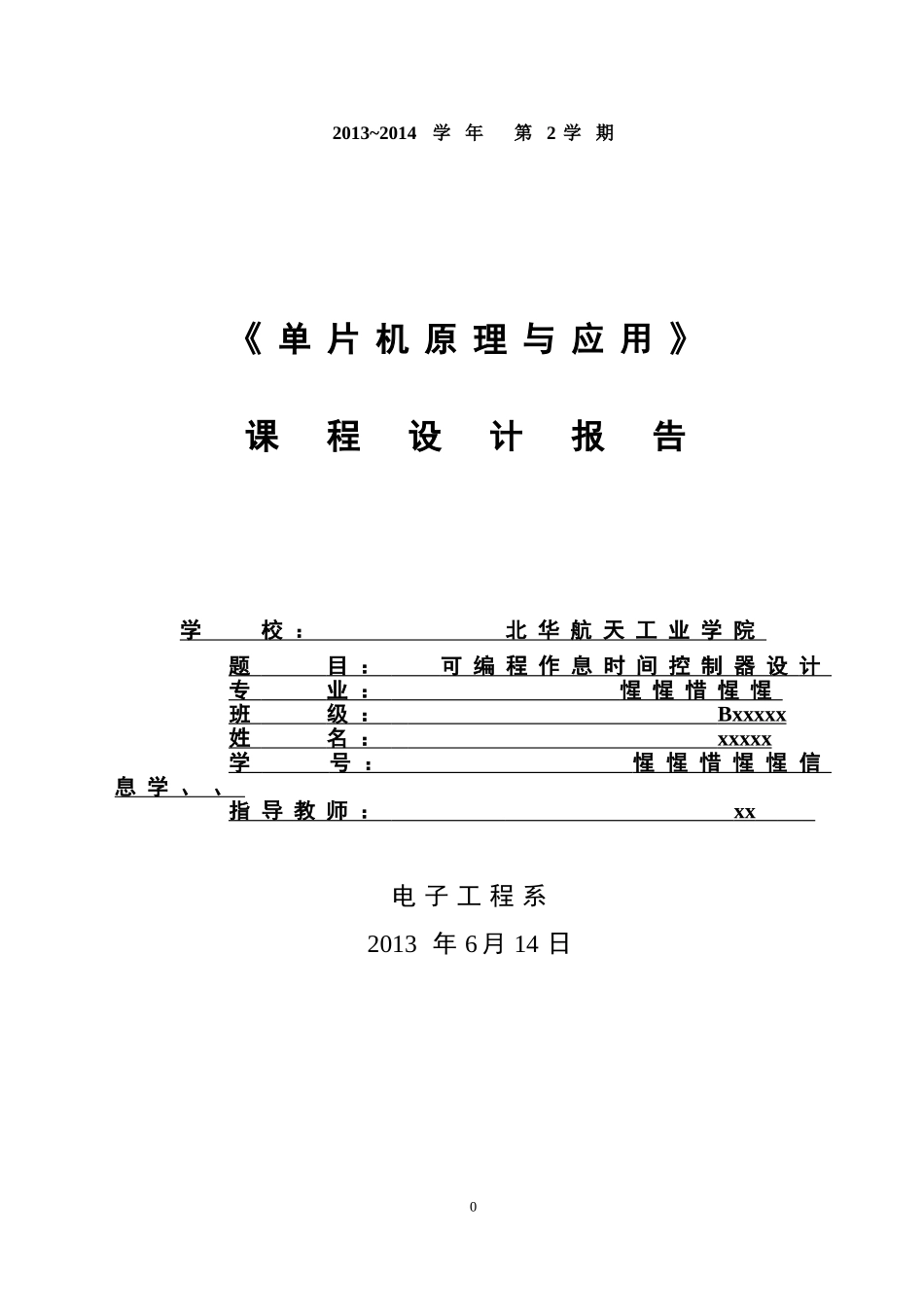

2013~2014学年第2学期《单片机原理与应用》课程设计报告学校:北华航天工业学院题目:可编程作息时间控制器设计专业:惺惺惜惺惺班级:Bxxxxx姓名:xxxxx学号:惺惺惜惺惺信息学、、指导教师:xx电子工程系2013年6月14日0《可编程作息时间控制器设计》任务书课题名称可编程作息时间控制器设计指导教师xx执行时间2013~2014学年第一学期第16周学生姓名学号承担任务ZzzZxxxx设计目的1、掌握汇编语言的基本结构及应用;2、掌握各个部分功能的设计及应用;3、学会使用protues软件进行电路仿真。设计要求1、按照给定的时间模拟控制实现上下课打铃、灯光控制(屏幕显示);2、具有各日期和时钟显示。摘要本课题是应用AT89C52为核心控制器件的作息时间控制钟,由键盘、声音输出模块、电源转换模块和存储模块四部分组成。它利用AT89C52的定时/计数器来计算时间,并用存储器记录数据,保证了系统的可靠性。AT89C52单片机是整个设计的核心控制器件,根据从键盘接受的数据控制整个设计的工作流程。整体性好,人性化强,可靠性高,实现了对时间控制的智能化,摆脱了传统由人来控制1时间的长短的不便,可对一些以24小时为周期的开关量进行自动控制。如上下课打铃及扩音设备的开与关。采用AT89C52单片机来实现对上述开关量的控制,设有8位数码管、可以实时显示时间、系统还设有输入键盘,用以修改实时实时时钟,体现了系统简单、工作稳定可靠、价廉、控制时间精确及系统体积小等特点。首先设计各个模块的屏幕显示,其次是各个模块需要调用的小程序,有PC机的日期和时钟,响铃声音,按键,屏幕显示以及延时的调用等等,最后是将各个功能模块与其中需要的小程序通过正确的汇编语言组建起来。这样便完成了源文件的建立。再通过.ASM源文件生成的.EXE可执行文件进行仿真。该仿真可以模拟实现:与PC机日期时钟保持一致的显示功能,仿照已设定的响铃时间进行打铃功能,根据已设定的早晚作息时间灯光控制的功能,键盘输入修正响铃时间,随时手动按键实现响铃的功能。目录摘要...................................................................................................................-2-目录...................................................................................................................-4-第一章绪论.........................................................................................................-5-1.1课题研究的目的与意义............................................................................-5-1.2研究内容及采用方法................................................................................-5-1.2.1主要研究内容.................................................................................-5-1.2.2主要采用方法.................................................................................-5-1.3课题的研究原理.........................................................................................-6-第2章可编程作息时间控制器的方案设计........................................................-7-2.1总体方案组成框图及设计流程图...........................................................-7-2.2具体步骤实施...........................................................................................-9-2.2.1日期和时钟显示功能的设计.........................................................-9-2.2.2上下课打铃功能的设计.................................................................-11-2.2.3灯光显示功能的设计.....................................................................-14-2.2.4修改响铃时间功能的设计.............................................................-14-2.2.5模拟手动控制功能的设计.............................................................-15-第3章可编程作息时间控制器的protues仿真.................................
