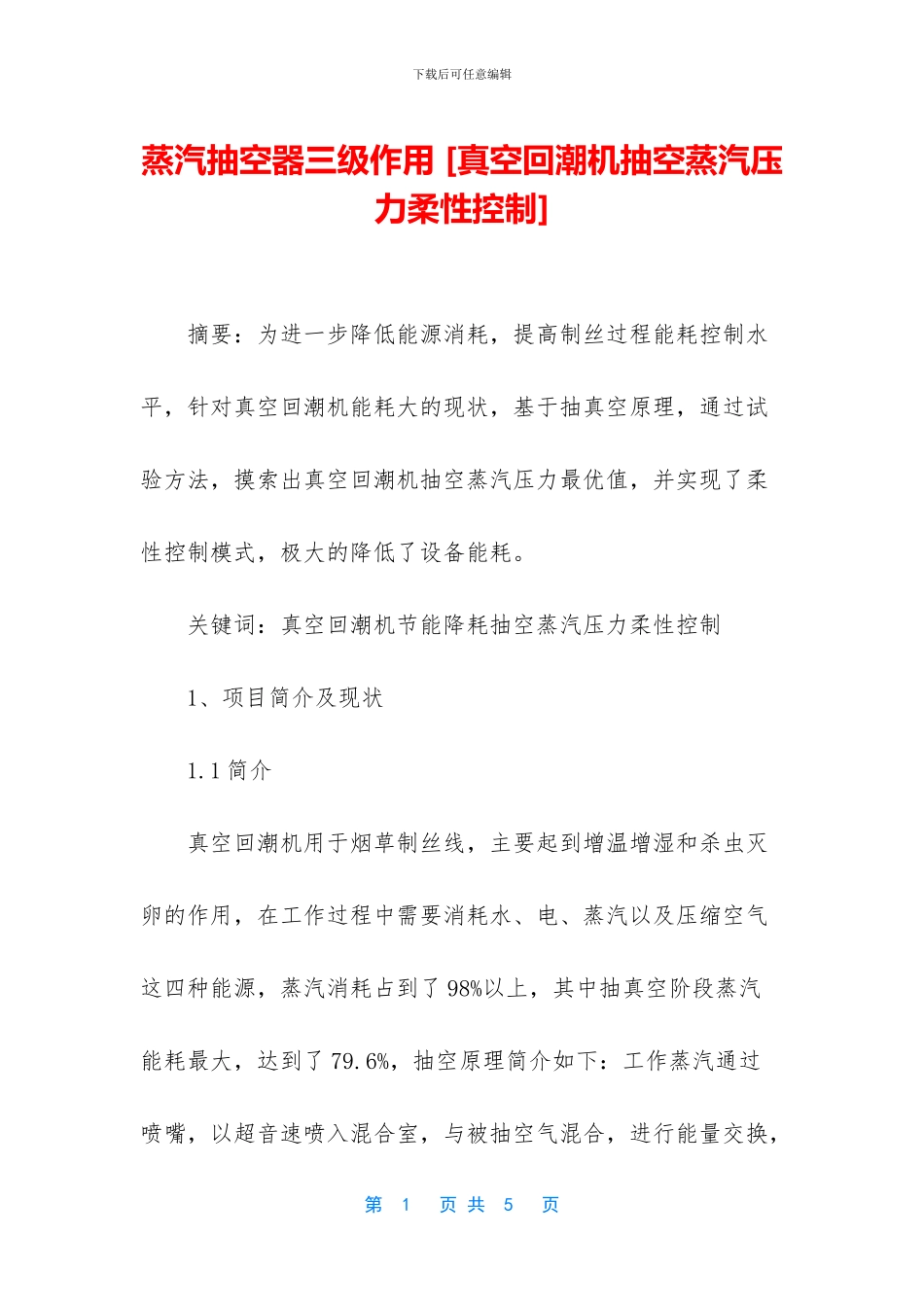

下载后可任意编辑蒸汽抽空器三级作用 [真空回潮机抽空蒸汽压力柔性控制] 摘要：为进一步降低能源消耗，提高制丝过程能耗控制水平，针对真空回潮机能耗大的现状，基于抽真空原理，通过试验方法，摸索出真空回潮机抽空蒸汽压力最优值，并实现了柔性控制模式，极大的降低了设备能耗
关键词：真空回潮机节能降耗抽空蒸汽压力柔性控制 1、项目简介及现状 1
1 简介 真空回潮机用于烟草制丝线，主要起到增温增湿和杀虫灭卵的作用，在工作过程中需要消耗水、电、蒸汽以及压缩空气这四种能源，蒸汽消耗占到了 98%以上，其中抽真空阶段蒸汽能耗最大，达到了 79

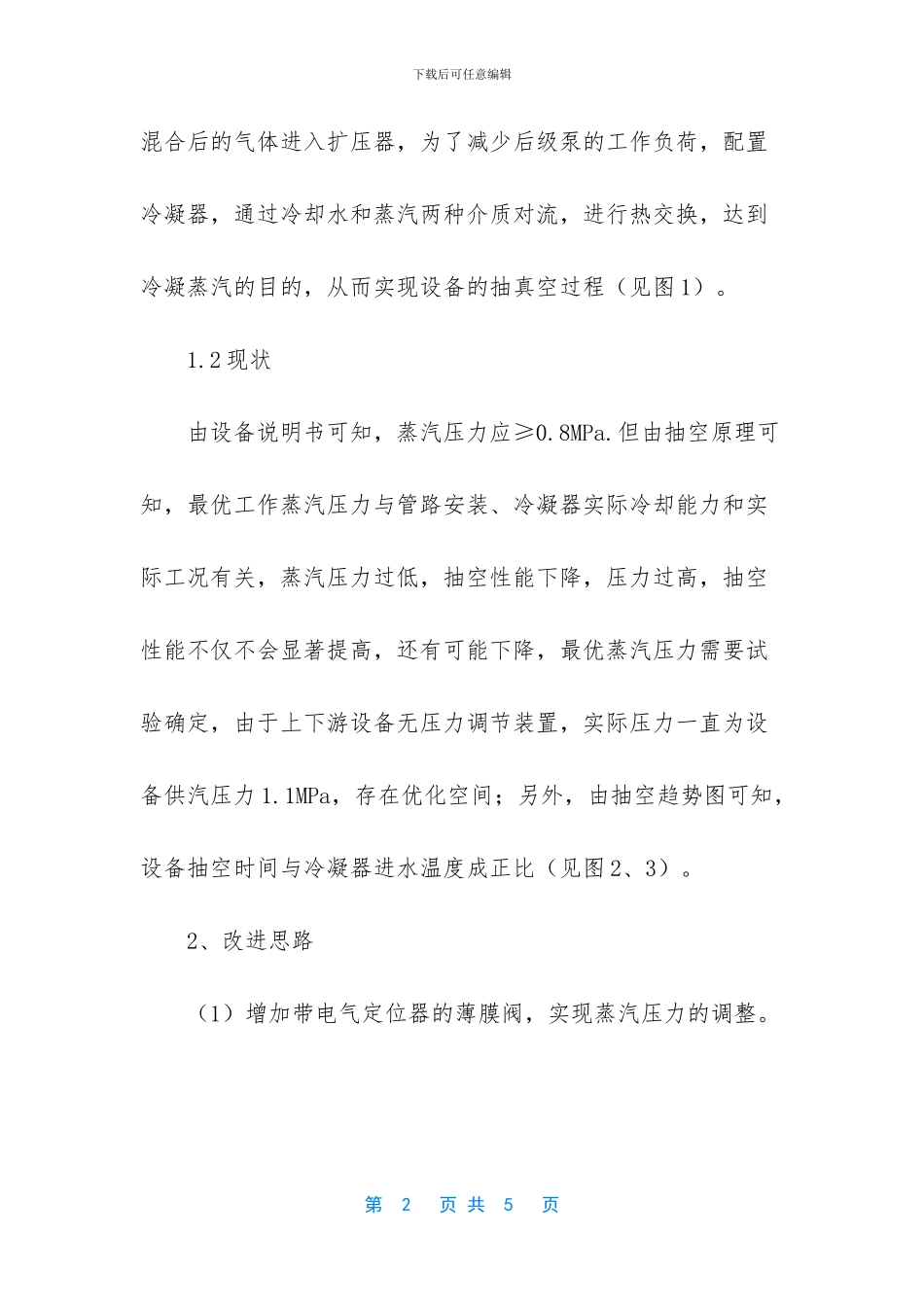

6%，抽空原理简介如下：工作蒸汽通过喷嘴，以超音速喷入混合室，与被抽空气混合，进行能量交换，第 1 页 共 5 页下载后可任意编辑混合后的气体进入扩压器，为了减少后级泵的工作负荷，配置冷凝器，通过冷却水和蒸汽两种介质对流，进行热交换，达到冷凝蒸汽的目的，从而实现设备的抽真空过程（见图 1）
2 现状 由设备说明书可知，蒸汽压力应≥0
但由抽空原理可知，最优工作蒸汽压力与管路安装、冷凝器实际冷却能力和实际工况有关，蒸汽压力过低，抽空性能下降，压力过高，抽空性能不仅不会显著提高，还有可能下降，最优蒸汽压力需要试验确定，由于上下游设备无压力调节装置，实际压力一直为设备供汽压力 1
1MPa，存在优化空间；另外，由抽空趋势图可知，设备抽空时间与冷凝器进水温度成正比（见图 2、3）
2、改进思路 （1）增加带电气定位器的薄膜阀，实现蒸汽压力的调整

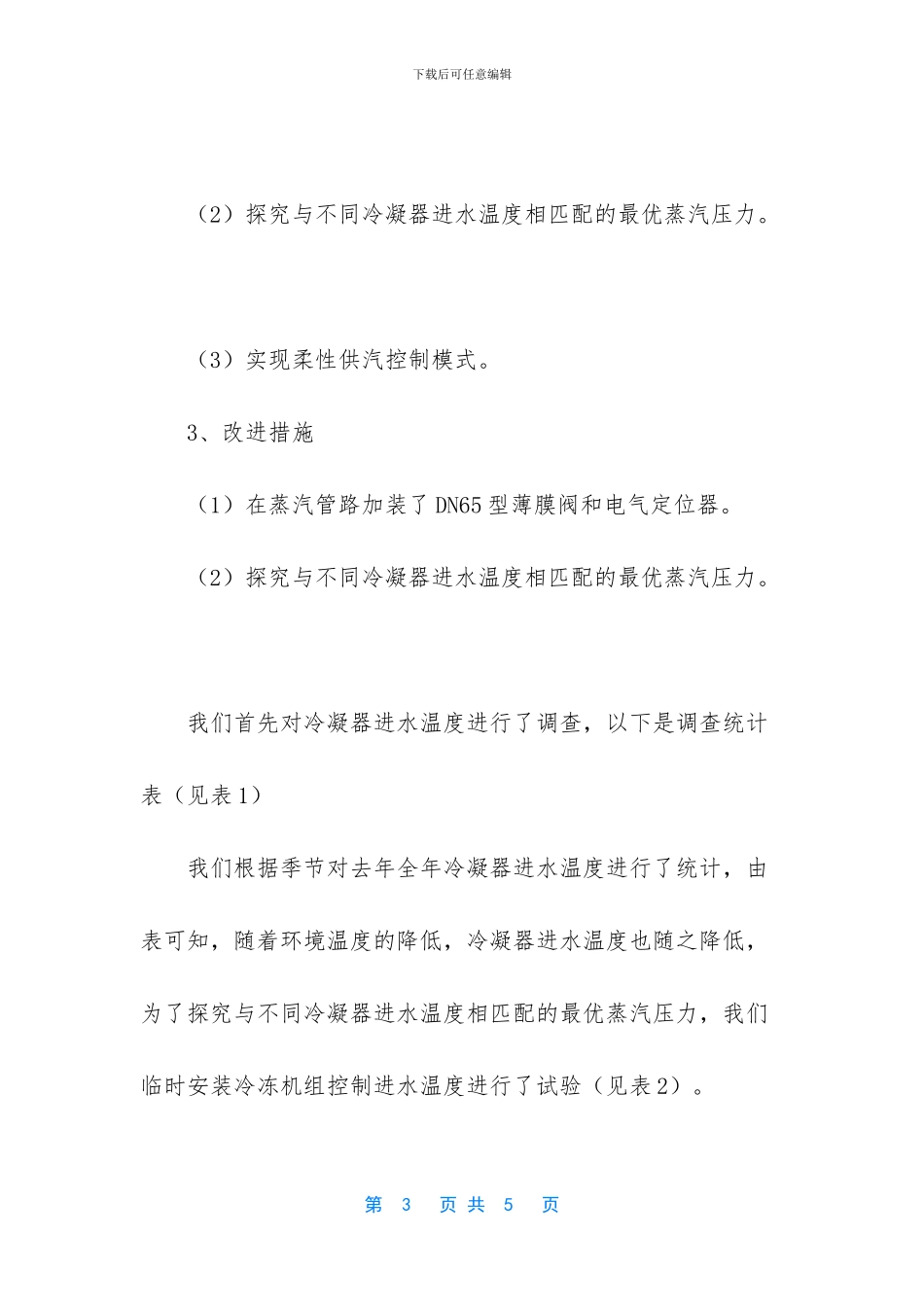

第 2 页 共 5 页下载后可任意编辑 （2）探究与不同冷凝器进水温度相匹配的最优蒸汽压力
（3）实现柔性供汽控制模式
3、改进措施 （1）在蒸汽管路加装了 DN65 型薄膜阀和电气定位器
（2）探究与不同冷凝器进水温度相匹配的最优蒸汽压力
我们首先对冷凝器进水温度进行了调查，以下是调查统
