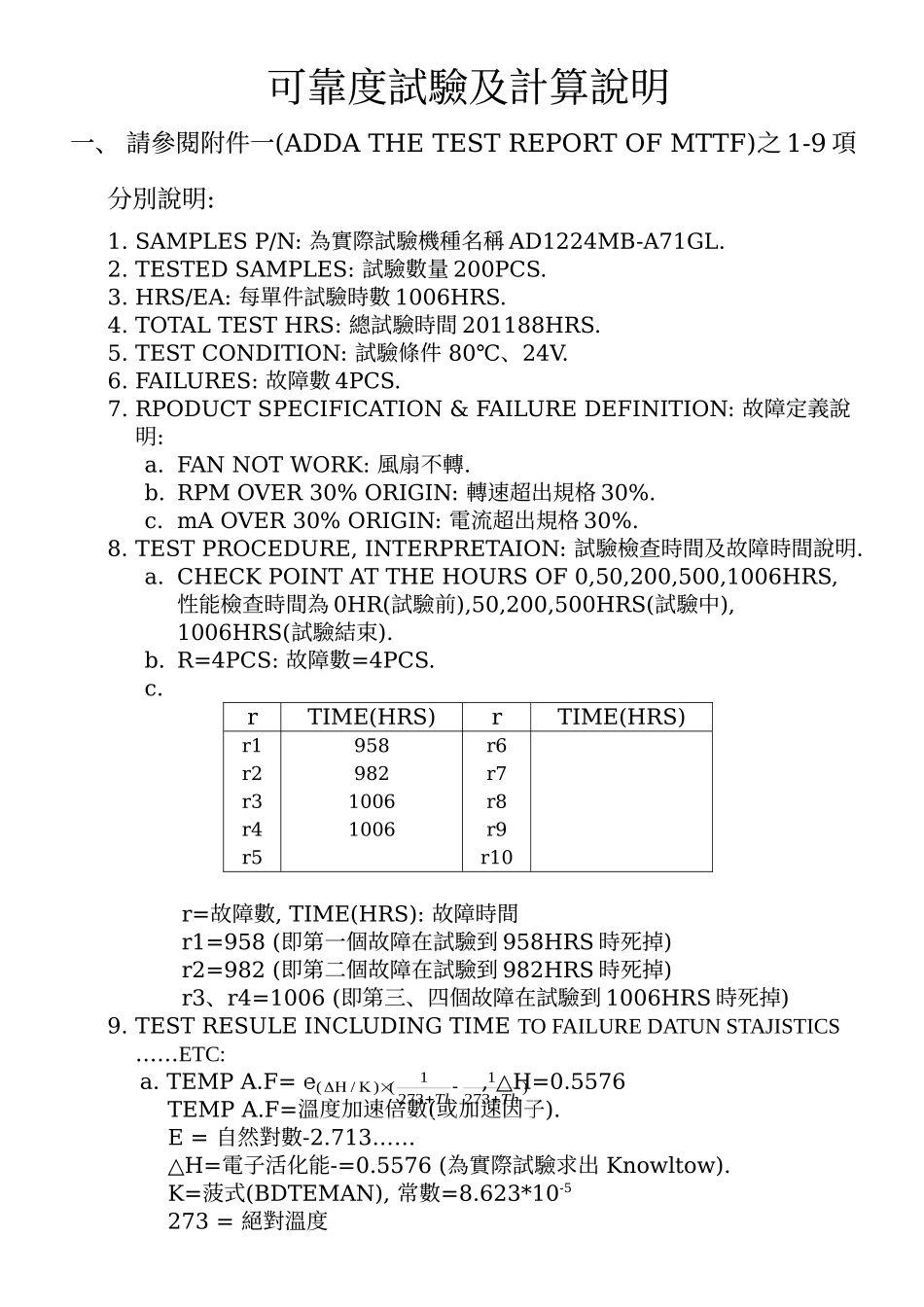

可靠度試驗及計算說明一、請參閱附件一(ADDATHETESTREPORTOFMTTF)之1-9項分別說明:1.SAMPLESP/N:為實際試驗機種名稱AD1224MB-A71GL.2.TESTEDSAMPLES:試驗數量200PCS.3.HRS/EA:每單件試驗時數1006HRS.4.TOTALTESTHRS:總試驗時間201188HRS.5.TESTCONDITION:試驗條件80℃、24V.6.FAILURES:故障數4PCS.7.RPODUCTSPECIFICATION&FAILUREDEFINITION:故障定義說明:a.FANNOTWORK:風扇不轉.b.RPMOVER30%ORIGIN:轉速超出規格30%.c.mAOVER30%ORIGIN:電流超出規格30%.8.TESTPROCEDURE,INTERPRETAION:試驗檢查時間及故障時間說明.a.CHECKPOINTATTHEHOURSOF0,50,200,500,1006HRS,性能檢查時間為0HR(試驗前),50,200,500HRS(試驗中),1006HRS(試驗結束).b.R=4PCS:故障數=4PCS.c.rTIME(HRS)rTIME(HRS)r1r2r3r4r595898210061006r6r7r8r9r10r=故障數,TIME(HRS):故障時間r1=958(即第一個故障在試驗到958HRS時死掉)r2=982(即第二個故障在試驗到982HRS時死掉)r3、r4=1006(即第三、四個故障在試驗到1006HRS時死掉)9.TESTRESULEINCLUDINGTIMETOFAILUREDATUNSTAJISTICS……ETC:a.TEMPA.F=e,△H=0.5576TEMPA.F=溫度加速倍數(或加速因子).E=自然對數-2.713……△H=電子活化能-=0.5576(為實際試驗求出Knowltow).K=菠式(BDTEMAN),常數=8.623*10-5273=絕對溫度)27312731()/(ThTlTL=求溫度加速倍數時之實際試驗兩種溫度之低溫度(ADDA以60℃為低溫試驗).TH=求溫度加速倍數時之實際試驗兩種溫度之高溫度(ADDA以80℃為高溫試驗).例:求60℃對80℃之TEMPA.F值因為:△H=0.5576K=8.623*10-5,TL=60℃,TH=80℃代入TEMPA.F=e=e(0.5576/8.623X10-5)(1/273+60-1/273+80)=3.00#所以:60℃對80℃之溫度加速倍數為3倍.其他溫度30℃~70℃對80℃之加速倍數同上式可得:TEMPA.F30℃140℃1.9750℃3.7460℃6.8370℃1280℃20.5b.TOTALTESTHRS=(196*1006)+958+982+(2*1006)=201128HRS總試驗時間(小時)=(196*1006)+958+982+(2*1006)=201128HRSc.BYGEMTABLEMTTF=25161HRS:在80℃時使用GEM表之MTTF值,GEMTABLE為翁母山先生著作,跟其說明翁顧問在”IBM”時發明的,且IBM都使用此表換算MTTF值,參閱附件二.例:附件一,故障數=4PCS,總試驗時間201128HRS,其MTTF=總試驗時間/故障數=201128/7.9936=25161HRS.7.9936查GEMTABLE90%信賴水準,r=4d.TEMP/MTTF/入:(溫度/平均故障時間/故障率)TEMP90%CONFIDENCELEVELMTTF入(MTTF=1/入)30℃5158011.94*10-640℃2618283.82*10-650℃1379159.28*10-660℃7552013.24*10-670℃4298323.26*10-680℃2516139.74*10-690%CONFIDENCELEVEL=90%信賴水準(各種MTTF要求試驗)27312731()/(ThTl以30℃為基準”1”,其他溫度40℃~80℃對30℃之加速倍數之值.試驗完成后殘存個數每單件試驗時數第一個(r1)故障時間第二個(r2)故障時間第三個(r3)故障時間中最嚴格的).例:30℃90%信賴水準MTTF=25161HRS,由第一頁8得知30℃~70℃之加速倍數.可得:30℃之MTTF=80℃MTTF*(30℃對80℃之加速倍數)=25161*20.5=515801HRS入=1/MTTF=1/515801=1.94*10-6同理可求得40℃、50℃、60℃、70℃之MTTF及入.二、MTTF計算公式之由來,請參閱附件三.三、名詞解釋:1.可靠度:產品實際受使用者使用期間所表現出來的整體水準.2.MTTF(MEANTIMETOFAILURE):平均壽命期間指產品或零件經使用至故障不能再使用止,指不可再修護.3.MTBF(MEANTIMEBEJWEENFAILURE):平均故障時間,指可市場修護的).4.入:指產品或零件的故障率,其定義為在單位時間,內可能故障之機率.5.90%信賴水準MTTF:(MTTF=30000小時)10%90%MTTF在30000小時及以上30000小時壽命時間軸
