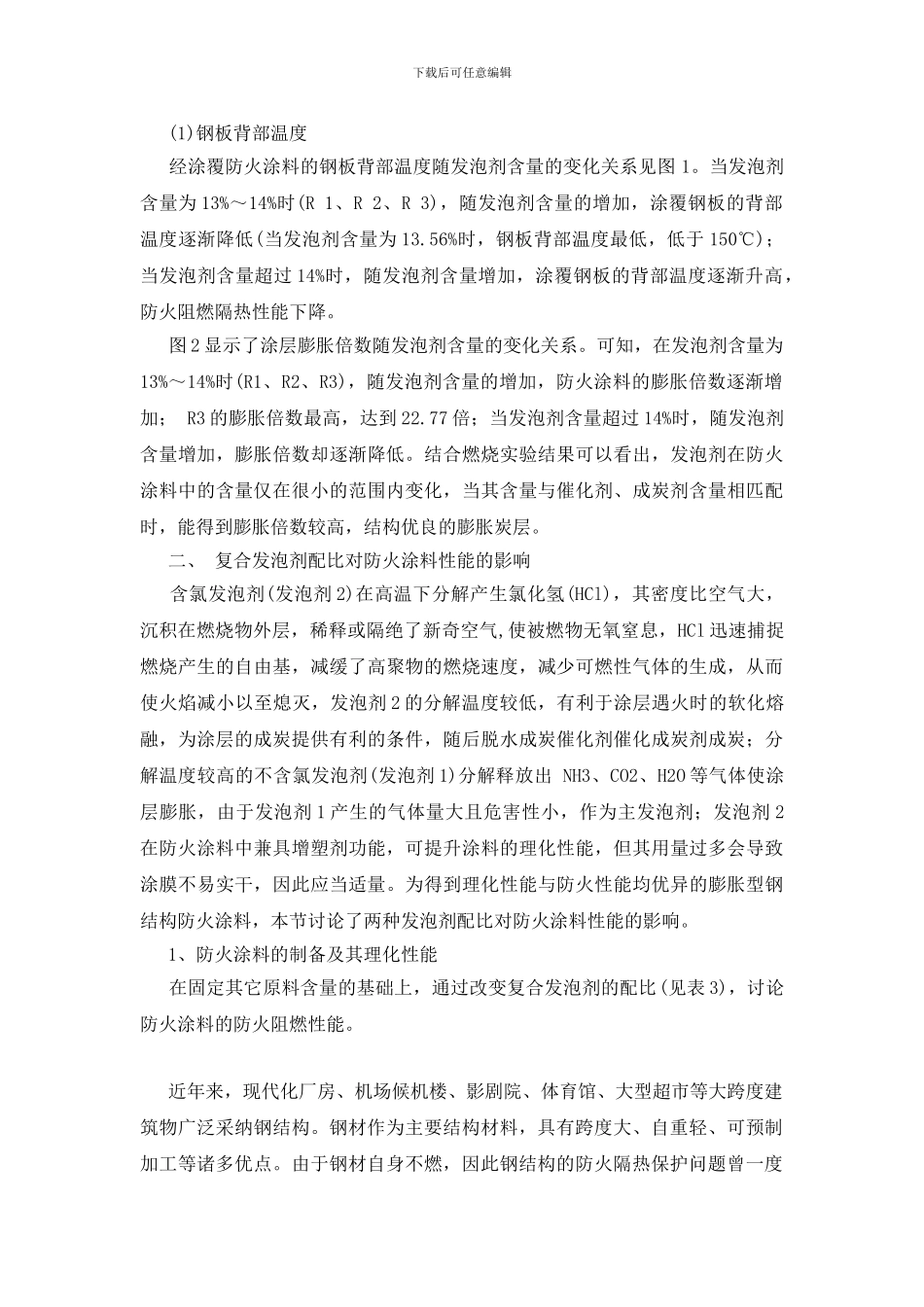

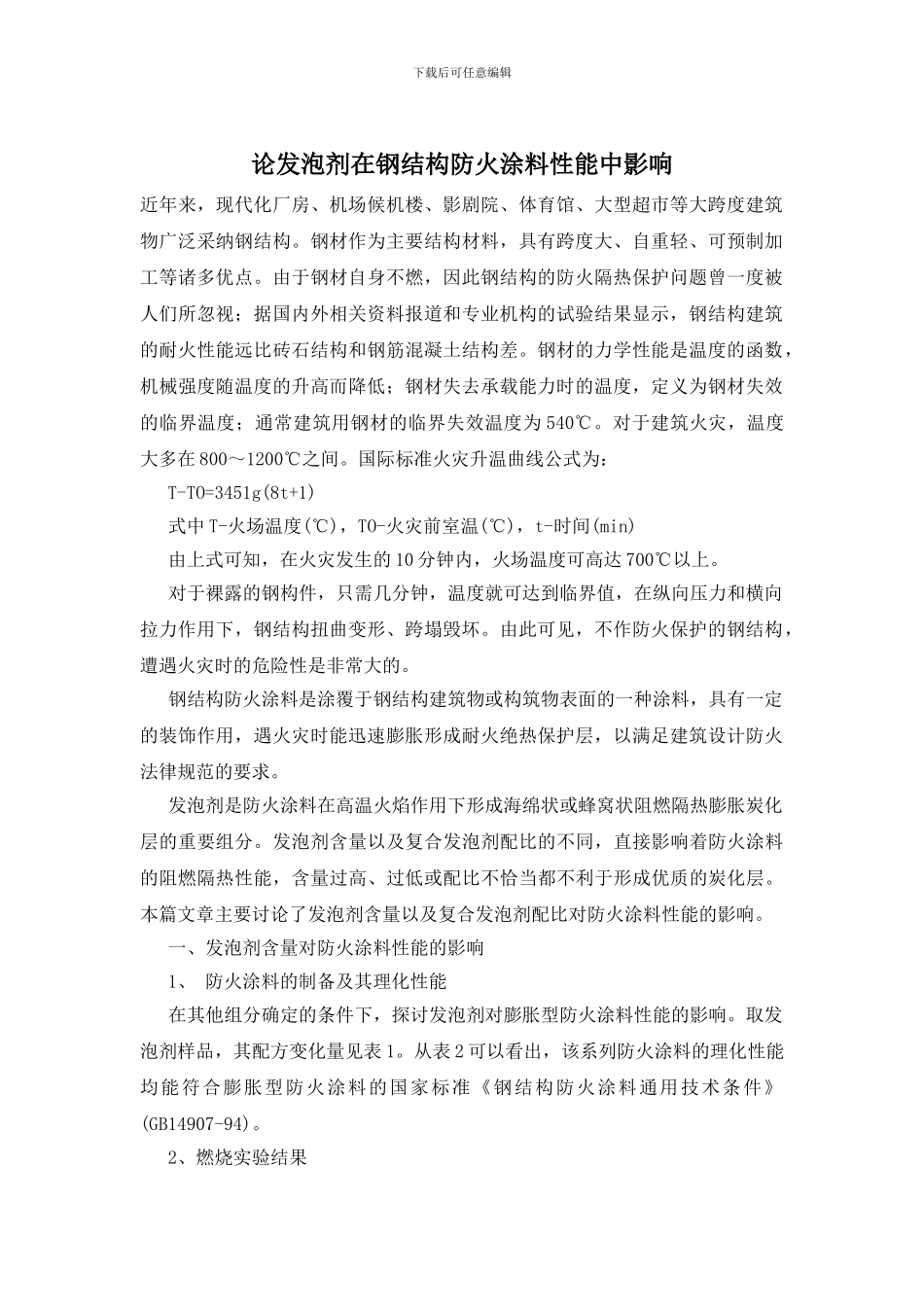

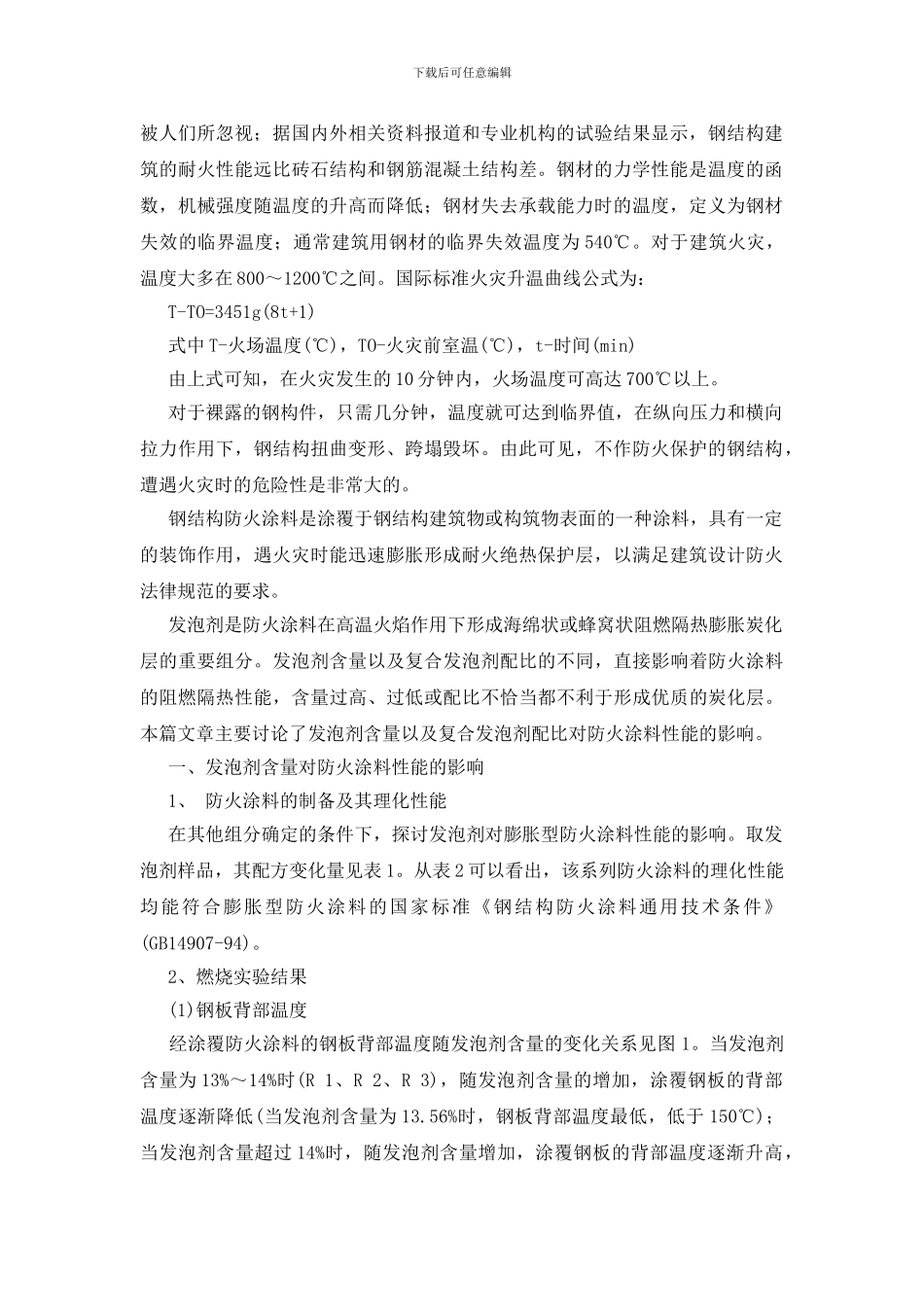

下载后可任意编辑论发泡剂在钢结构防火涂料性能中影响近年来，现代化厂房、机场候机楼、影剧院、体育馆、大型超市等大跨度建筑物广泛采纳钢结构。钢材作为主要结构材料，具有跨度大、自重轻、可预制加工等诸多优点。由于钢材自身不燃，因此钢结构的防火隔热保护问题曾一度被人们所忽视；据国内外相关资料报道和专业机构的试验结果显示，钢结构建筑的耐火性能远比砖石结构和钢筋混凝土结构差。钢材的力学性能是温度的函数，机械强度随温度的升高而降低；钢材失去承载能力时的温度，定义为钢材失效的临界温度；通常建筑用钢材的临界失效温度为 540℃。对于建筑火灾，温度大多在 800～1200℃之间。国际标准火灾升温曲线公式为： T-TO=3451g(8t+1) 式中 T-火场温度(℃)，TO-火灾前室温(℃)，t-时间(min) 由上式可知，在火灾发生的 10 分钟内，火场温度可高达 700℃以上。 对于裸露的钢构件，只需几分钟，温度就可达到临界值，在纵向压力和横向拉力作用下，钢结构扭曲变形、跨塌毁坏。由此可见，不作防火保护的钢结构，遭遇火灾时的危险性是非常大的。 钢结构防火涂料是涂覆于钢结构建筑物或构筑物表面的一种涂料，具有一定的装饰作用，遇火灾时能迅速膨胀形成耐火绝热保护层，以满足建筑设计防火法律规范的要求。 发泡剂是防火涂料在高温火焰作用下形成海绵状或蜂窝状阻燃隔热膨胀炭化层的重要组分。发泡剂含量以及复合发泡剂配比的不同，直接影响着防火涂料的阻燃隔热性能，含量过高、过低或配比不恰当都不利于形成优质的炭化层。本篇文章主要讨论了发泡剂含量以及复合发泡剂配比对防火涂料性能的影响。 一、发泡剂含量对防火涂料性能的影响 1、 防火涂料的制备及其理化性能 在其他组分确定的条件下，探讨发泡剂对膨胀型防火涂料性能的影响。取发泡剂样品，其配方变化量见表 1。从表 2 可以看出，该系列防火涂料的理化性能均能符合膨胀型防火涂料的国家标准《钢结构防火涂料通用技术条件》(GB14907-94)。 2、燃烧实验结果下载后可任意编辑 (1)钢板背部温度 经涂覆防火涂料的钢板背部温度随发泡剂含量的变化关系见图 1。当发泡剂含量为 13%～14%时(R 1、R 2、R 3)，随发泡剂含量的增加，涂覆钢板的背部温度逐渐降低(当发泡剂含量为 13.56%时，钢板背部温度最低，低于 150℃)；当发泡剂含量超过 14%时，随发泡剂含量增加，涂覆钢板的背部温度逐渐升高，防火阻燃隔热性能下降。 图 2 显示了涂层膨胀倍数随发泡剂含量的...
