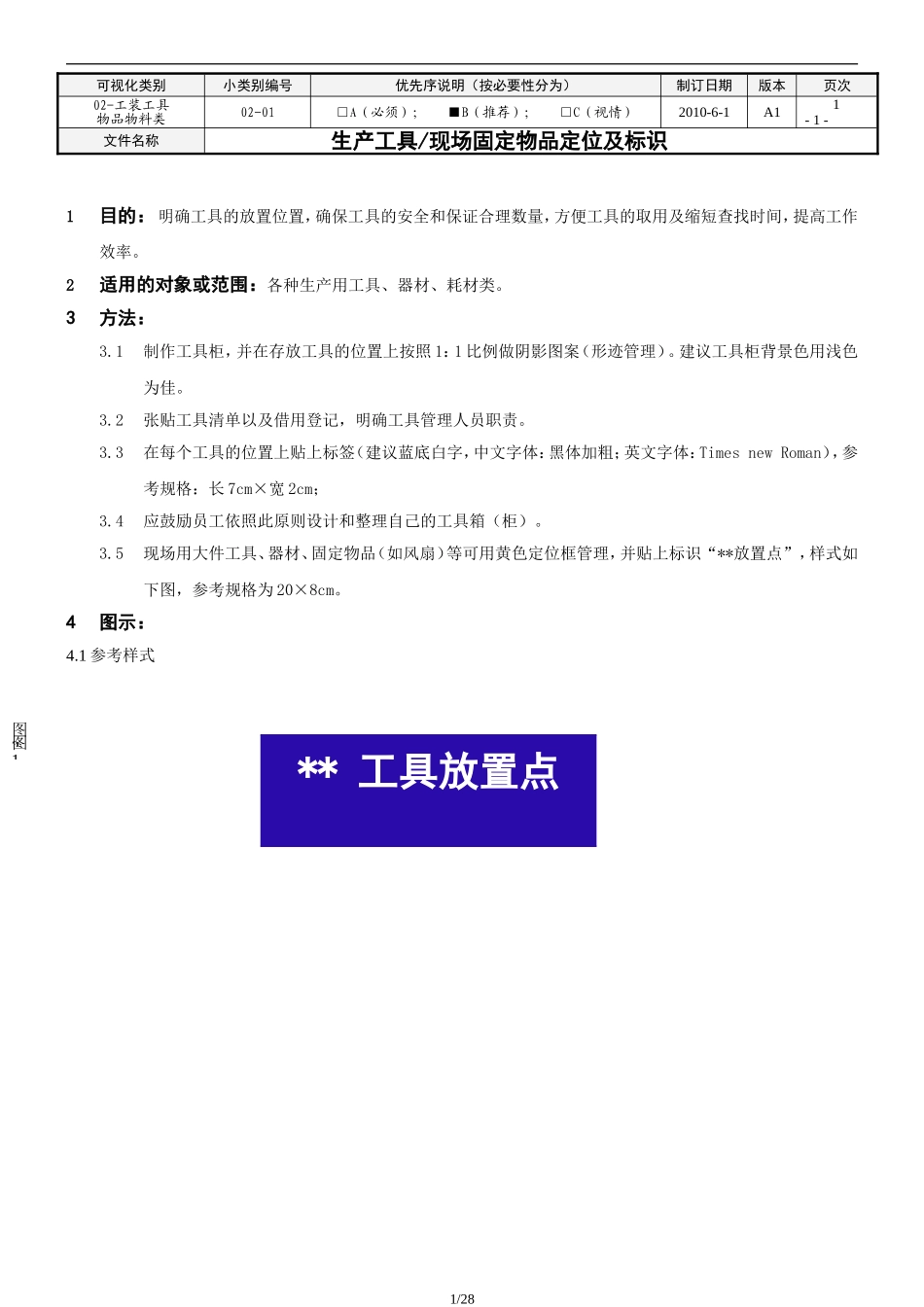

可视化类别小类别编号优先序说明（按必要性分为）制订日期版本页次02-工装工具物品物料类02-01□A（必须）；■B（推荐）；□C（视情）2010-6-1A11-1-文件名称生产工具/现场固定物品定位及标识1目的：明确工具的放置位置，确保工具的安全和保证合理数量，方便工具的取用及缩短查找时间，提高工作效率。2适用的对象或范围：各种生产用工具、器材、耗材类。3方法：3.1制作工具柜，并在存放工具的位置上按照1：1比例做阴影图案（形迹管理）。建议工具柜背景色用浅色为佳。3.2张贴工具清单以及借用登记，明确工具管理人员职责。3.3在每个工具的位置上贴上标签（建议蓝底白字，中文字体：黑体加粗；英文字体：TimesnewRoman），参考规格：长7cm×宽2cm；3.4应鼓励员工依照此原则设计和整理自己的工具箱（柜）。3.5现场用大件工具、器材、固定物品（如风扇）等可用黄色定位框管理，并贴上标识“**放置点”，样式如下图，参考规格为20×8cm。4图示：4.1参考样式1/28图1图2**工具放置点4.2应用实例可视化类别小类别编号优先序说明（按必要性分为）制订日期版本页次02-工装工具物品物料类02-02■A（必须）；□B（推荐）；□C（视情）2010-6-1A1-2-文件名称移动类物品定位标识1.目的：对所有可能移动的物品标示原位置，确保物有所归。保证工作现场有序、安全，提高物品取用与管理的效率。使现场整顿成为习惯化。2.适用的对象或范围：所有可能移动的物品（如：工具台、物料柜、手动叉车、台钻、垃圾箱等），但不包括固定的机械设备和建筑。定位后需在线框处标识物品名称（成品、2#手动叉车、4#工具车等等）3.方法：3.1固定物品区域（指物品堆放区等），标示方法：50mm黄色实心线。3.2半固定物品（随时因场地和工作而增加或减少的物品），标示方法：线形：50mm黄色四角定位线或50mm封闭虚线黄黄黄。3.3随时移动物品（指手动叉车、搬运工具等），标示方法：线形：半封闭线，出口用箭头指示；50MM黄色，如2/28图所示：建议：黄黄黄对应红字，物品名称统一喷涂在线框上的右下角处。3.4所有线框尺寸都以边框内线部为基准，如遇多个连续并相同的线框时，两框交界处只画一条要求宽度的线框即可。如遇到不相同线框时，按照各自宽度要求。5图示：3/28图1图24/28可视化类别小类别编号优先序说明（按必要性分为）制订日期版本页次02-工装工具物品物料类02-03□A（必须）；■B（推荐）；□C（视情）2010-6-1A1-5-文件名称清洁工具保管标示方法1．目的：根据工作现场的清洁要求明确清扫工具的放置位置，进行集中放置、定期集中清洁消毒，防止因混放出现交叉污染和影响现场整洁的现象，并且方便取用，缩短寻找时间，提高工作效率。2．适用的对象或范围：各种清扫用扫把、拖布、水桶、抹布等3．方法：3.1清扫工具基本放置原则：离地吊挂（防止存水）。3.2制作适合的竖立式保管架（条件许可的场所可制备封闭的储物柜，柜门正面贴“清洁工具”标识）。3.3采用黄色定位线进行定位管理，并贴“清洁工具放置点”标识。定位线采用50mm的黄色胶带或油漆黄色，标识采用蓝底白字，字体为黑体加粗。4．图示：4.1参考样式4.2应用实例可视化类别小类别编号优先序说明（按必要性分为）制订日期版本页次02-工装工具物品物料类02-04□A（必须）；■B（推荐）；□C（视情）2010-6-1A1-5-5/28图1图2清扫工具放置点文件名称胶(水)管管理方法1.目的：使胶水管便于管理和使用。2.适用的对象或范围：现场使用的胶水管3.方法：3.1自制或购买卷管器，便于现场使用胶水管。3.2自制卷管架子，上下用弯钩固定水管，参见样式。4．图示：1）参考样式2）应用实例可视化类别小类别编号优先序说明（按必要性分为）制订日期版本页次02-工装工具物品物料类02-05□A（必须）；■B（推荐）；□C（视情）2010-6-1A1-6-6/28图1图2文件名称备件库可视化1.目的：便于拿取、盘点，一目了然。2.适用的对象或范围：备件3.方法：3.1区域规划。自己规划备件放置的区域，画出区域分布图。3.2根据备件种类、零件大小、备用数量等需要，自己设计放置备件的货架，是否需备件箱（盒）。3.3根据需要，自己用万能角铁，按设计好的规格制作。也可委托厂商制作。不同...
