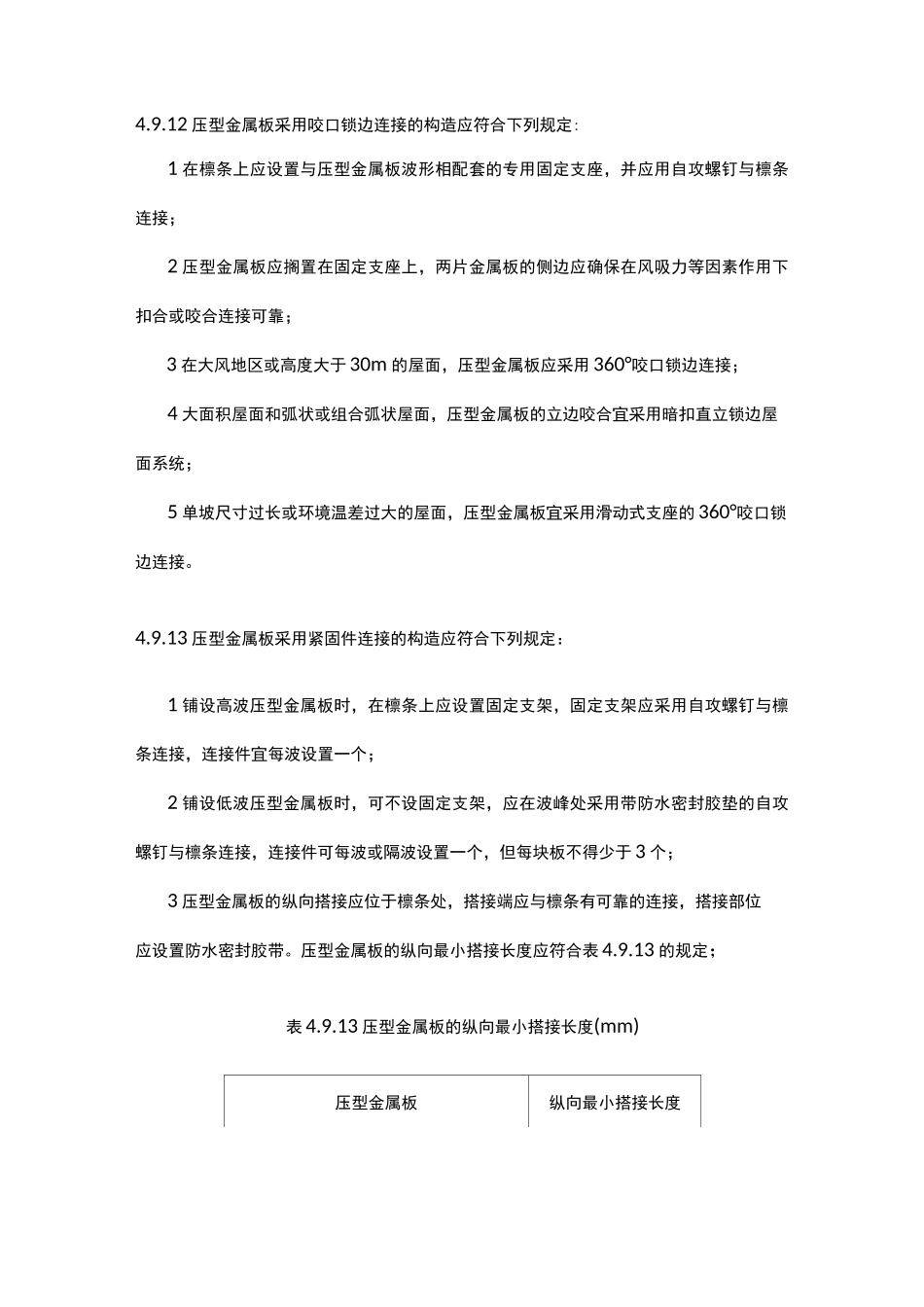

4.9 金属板屋面设计4.9.1 金属板屋面防水等级和防水做法应符合表 4.9.1 的规定。表 4.9.1 金属板屋面防水等级和防水做法防水等级防水做法I 级压型金属板+防水垫层n 级压型金属板、金属面绝热夹芯板注：1 当防水等级为 I 级时，压型铝合金板基板厚度不应小于 0・9mm;压型钢板基板厚度不应小于 0・6mm;2 当防水等级为 I 级时，压型金属板应采用 360°咬口锁边连接方式；3 在 I 级屋面防水做法中，仅作压型金属板时，应符合《金属压型板应用技术规范》等相关技术的规定。4.9.2 金属板屋面可按建筑设计要求，选用镀层钢板、涂层钢板、铝合金板、不锈钢板和钛锌板等金属板材。金属板材及其配套的紧固件、密封材料，其材料的品种、规格和性能等应符合现行国家有关材料标准的规定。4.9.3 金属板屋面应按围护结构进行设计，并应具有相应的承载力、刚度、稳定性和变形能力。4.9.4 金属板屋面设计应根据当地风荷载、结构体形、热工性能、屋面坡度等情况,采用相应的压型金属板板型及构造系统。4.9.5 金属板屋面在保温层的下面宜设置隔汽层，在保温层的上面宜设置防水透汽膜。4.9.6 金属板屋面的防结露设计，应符合现行国家标准《民用建筑热工设计规范》GB50176 的有关规定。4.9.7 压型金属板采用咬口锁边连接时，屋面的排水坡度不宜小于 5%;压型金属板采用紧固件连接时，屋面的排水坡度不宜小于 10%。4.9.8 金属檐沟、天沟的伸缩缝间距不宜大于 30m；内檐沟及内天沟应设置溢流口或溢流系统，沟内宜按 0.5%找坡。4.9.9 金属板的伸缩变形除应满足咬口锁边连接或紧固件连接的要求夕卜，还应满足檩条、檐口及天沟等使用要求，且金属板最大伸缩变形量不应超过 100mm。4.9.10 金属板在主体结构的变形缝处宜断开，变形缝上部应加扣带伸缩的金属盖板。4.9.11 金属板屋面的下列部位应进行细部构造设计：1 屋面系统的变形缝；2 高低跨处泛水；3 屋面板缝、单元体构造缝；4 檐沟、天沟、水落口；5 屋面金属板材收头；6 洞口、局部凸出体收头；7 其他复杂的构造部位。4.9.12 压型金属板采用咬口锁边连接的构造应符合下列规定:1 在檩条上应设置与压型金属板波形相配套的专用固定支座，并应用自攻螺钉与檩条连接；2 压型金属板应搁置在固定支座上，两片金属板的侧边应确保在风吸力等因素作用下扣合或咬合连接可靠；3 在大风地区或高度大于 30m 的屋面，压型金属板应采用 360°咬口锁边连接；4 大面积屋面和弧状或组合弧...
