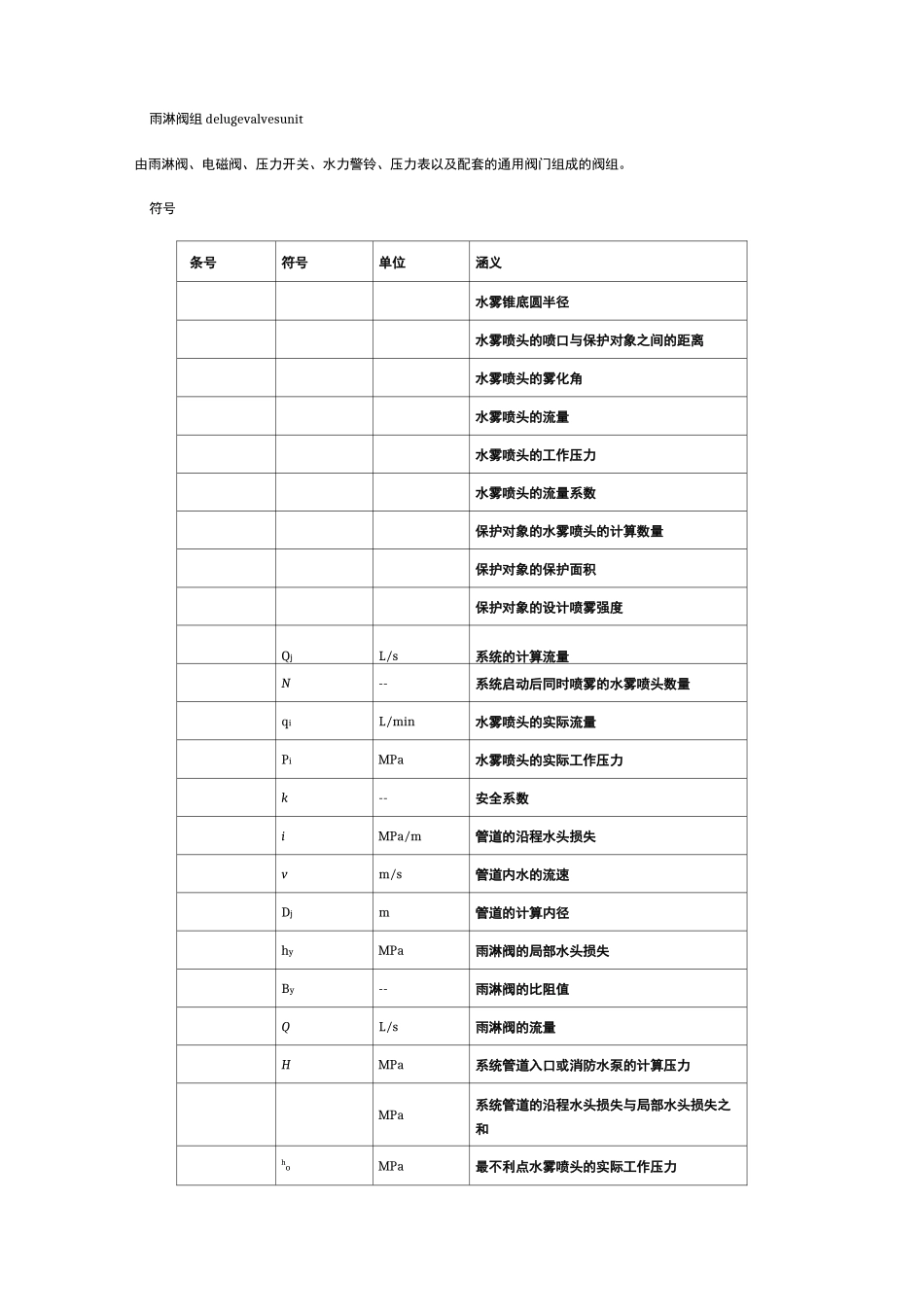

水喷雾灭火系统设计规范1 总则为了合理地设计水喷雾灭火系统,减少火灾危害,保护人身和财产安全,制定本规范。本规范适用于新建、扩建、改建工程中生产、储存装置或装卸设施设置的水喷雾灭火系统的设计；本规范不适用于运输工具或移动式水喷雾灭火装置的设计。水喷雾灭火系统可用于扑救固体火灾，闪点高于 601 的液体火灾和电气火灾。并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却。水喷雾灭火系统不得用于扑救遇水发生化学反应造成燃烧、爆炸的火灾，以及水雾对保护对象造成严重破坏的火灾。水喷雾灭火系统的设计，除应执行本规范的规定外，尚应符合国家现行有关标准、规范的规定。2 术语、符号术语水喷雾灭火系统 watersprayextinguishingsystem由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷却的灭火系统。传动管 transferpipe利用闭式喷头探测火灾，并利用气压或水压的变化传输信号的管道。响应时间 responsetime由火灾自动报警系统发出火警信号起，至系统中最不利点水雾喷头喷出水雾的时间。水雾喷头 spraynozzle在一定水压下，利用离心或撞击原理将水分解成细小水滴的喷头。水雾喷头的有效射程 effectiverangeofspraynozzle水雾喷头水平喷射时，水雾达到的最高点与喷口之间的距离。水雾锥 waterspraycone在水雾喷头有效射程内水雾形成的圆锥体。雨淋阀组 delugevalvesunit由雨淋阀、电磁阀、压力开关、水力警铃、压力表以及配套的通用阀门组成的阀组。符号条号符号单位涵义水雾锥底圆半径水雾喷头的喷口与保护对象之间的距离水雾喷头的雾化角水雾喷头的流量水雾喷头的工作压力水雾喷头的流量系数保护对象的水雾喷头的计算数量保护对象的保护面积保护对象的设计喷雾强度QjL/s系统的计算流量N--系统启动后同时喷雾的水雾喷头数量qiL/min水雾喷头的实际流量PiMPa水雾喷头的实际工作压力k--安全系数iMPa/m管道的沿程水头损失vm/s管道内水的流速Djm管道的计算内径hyMPa雨淋阀的局部水头损失By--雨淋阀的比阻值QL/s雨淋阀的流量HMPa系统管道入口或消防水泵的计算压力MPa系统管道的沿程水头损失与局部水头损失之和hoMPa最不利点水雾喷头的实际工作压力Zm最不利点水雾喷头与系统管道入口或消防水池最低水位时间的高程差3 设计基本参数和喷头布置设计基本参数水喷雾灭火系统的设计基本参数应根据防护目的和保护对象确定。设计喷雾强度与持续喷雾时间表防护目的保护...
