出入口控制系统方案

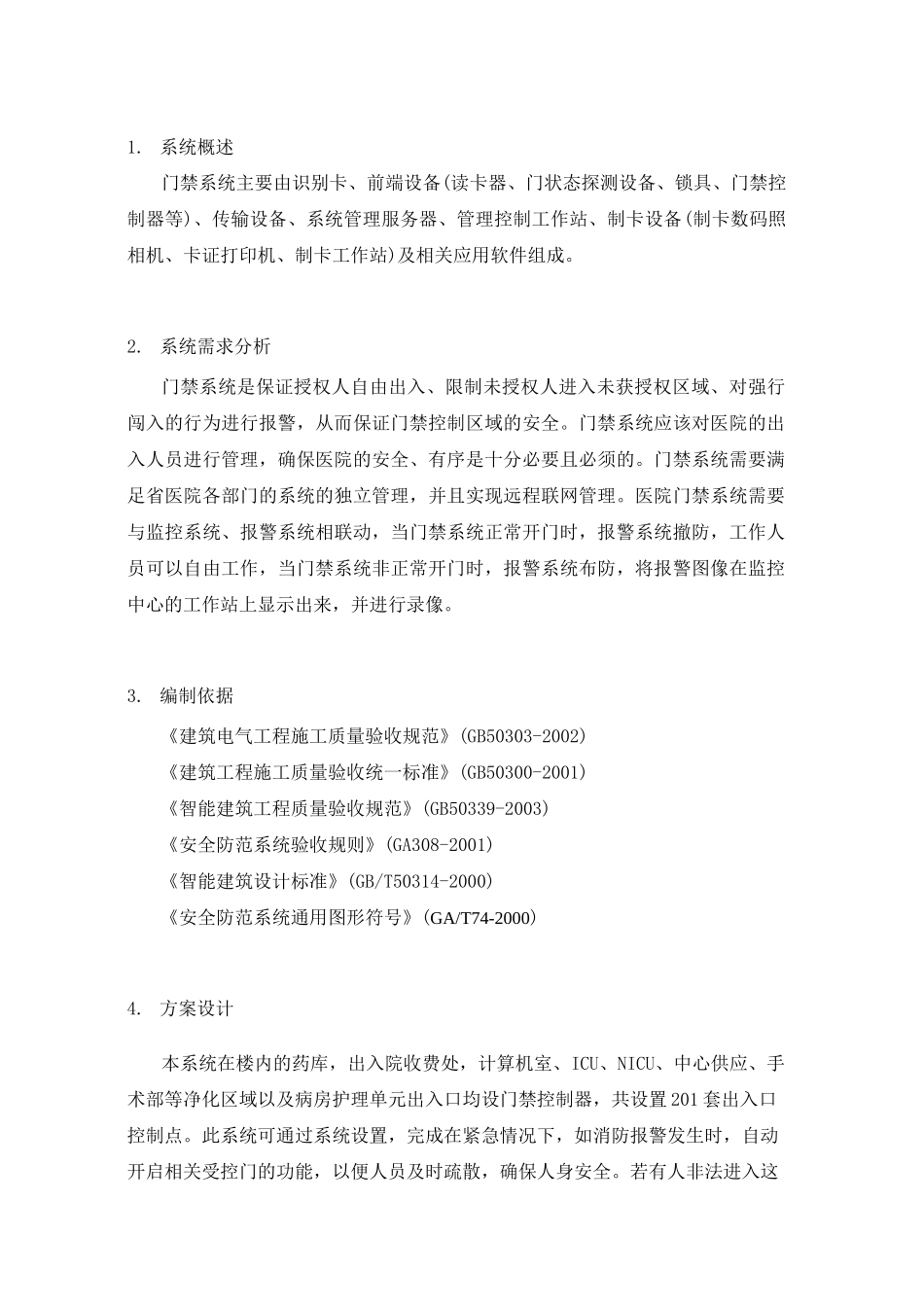

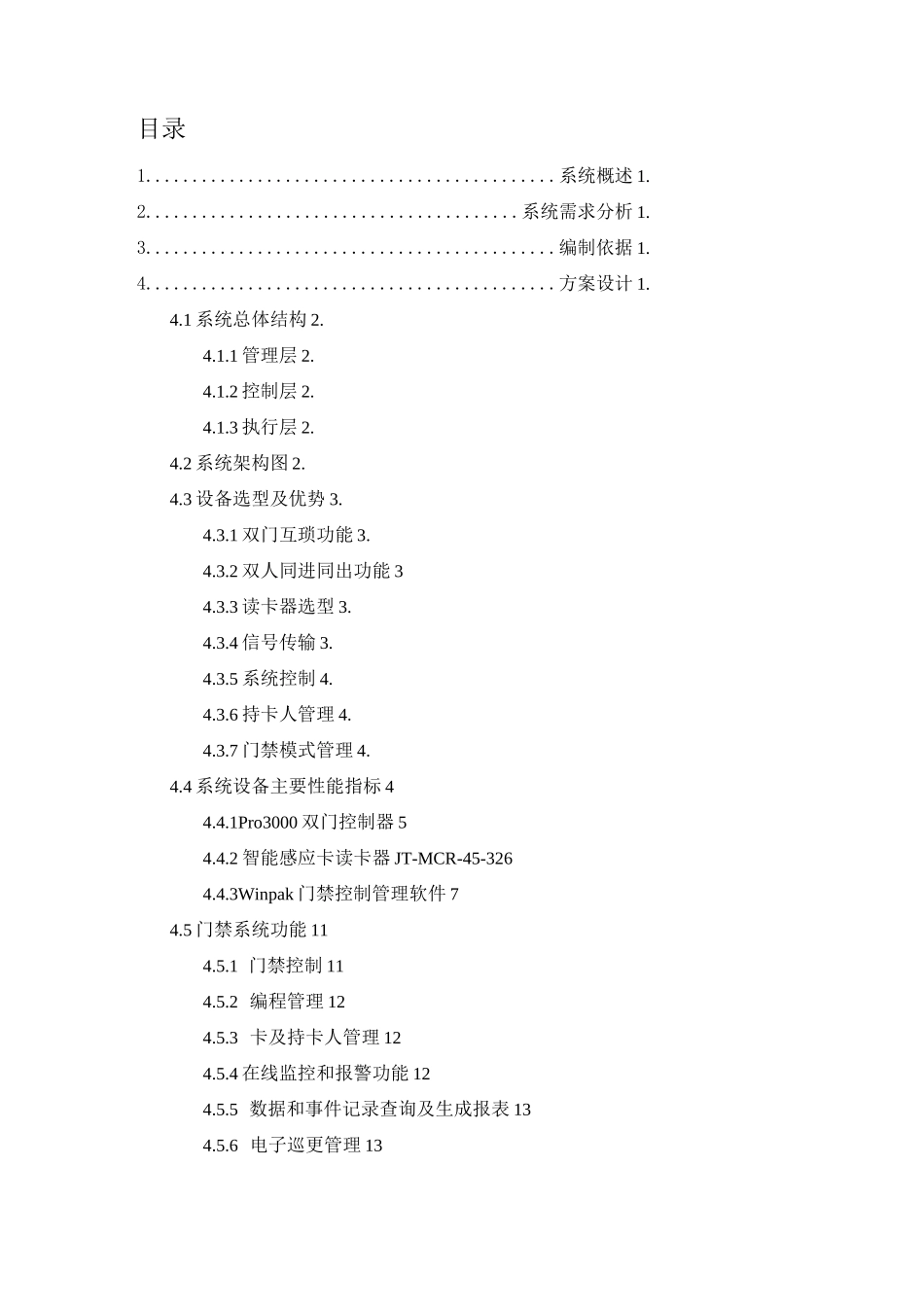

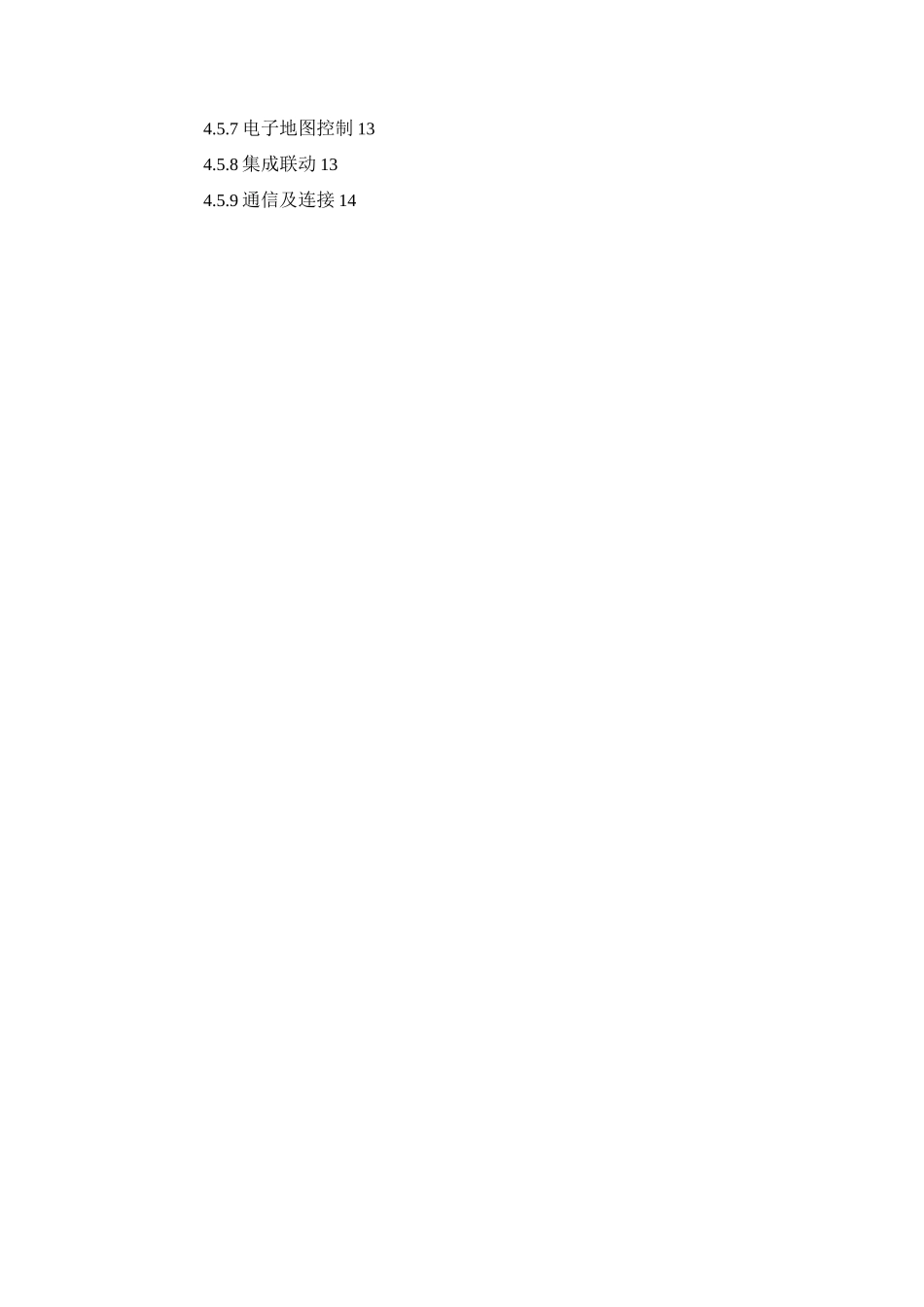

目录1............................................系统概述 1.2........................................系统需求分析 1.3............................................编制依据 1.4............................................方案设计 1.4.1 系统总体结构 2.4.1.1 管理层 2.4.1.2 控制层 2.4.1.3 执行层 2.4.2 系统架构图 2.4.3 设备选型及优势 3.4.3.1 双门互琐功能 3.4.3.2 双人同进同出功能 34.3.3 读卡器选型 3.4.3.4 信号传输 3.4.3.5 系统控制 4.4.3.6 持卡人管理 4.4.3.7 门禁模式管理 4.4.4 系统设备主要性能指标 44.4.1Pro3000 双门控制器 54.4.2 智能感应卡读卡器 JT-MCR-45-3264.4.3Winpak 门禁控制管理软件 74.5 门禁系统功能 114.5.1 门禁控制 114.5.2 编程管理 124.5.3 卡及持卡人管理 124.5.4 在线监控和报警功能 124.5.5 数据和事件记录查询及生成报表 134.5.6 电子巡更管理 134.5.7 电子地图控制 134.5.8 集成联动 134.5.9 通信及连接 141. 系统概述门禁系统主要由识别卡、前端设备(读卡器、门状态探测设备、锁具、门禁控制器等)、传输设备、系统管理服务器、管理控制工作站、制卡设备(制卡数码照相机、卡证打印机、制卡工作站)及相关应用软件组成。2. 系统需求分析门禁系统是保证授权人自由出入、限制未授权人进入未获授权区域、对强行闯入的行为进行报警，从而保证门禁控制区域的安全。门禁系统应该对医院的出入人员进行管理，确保医院的安全、有序是十分必要且必须的。门禁系统需要满足省医院各部门的系统的独立管理，并且实现远程联网管理。医院门禁系统需要与监控系统、报警系统相联动，当门禁系统正常开门时，报警系统撤防，工作人员可以自由工作，当门禁系统非正常开门时，报警系统布防，将报警图像在监控中心的工作站上显示出来，并进行录像。3. 编制依据《建筑电气工程施工质量验收规范》(GB50303-2002)《建筑工程施工质量验收统一标准》(GB50300-2001)《智能建筑工程质量验收规范》(GB50339-2003)《安全防范系统验收规则》(GA308-2001)《智能建筑设计标准》(GB/T50314-2000)《安全防范系统通用图形符号》(GA/T74-2000)4. 方案设计本系统在楼内的药库，出入院收费处，计算机室、ICU、NICU、中心供应、手术部等净化区域以及病房护理单元出入口均设门禁控制器，共设置 201 套出入口控制点。此系统可通过系统设置，完成在紧急情况下，如消防报警...
