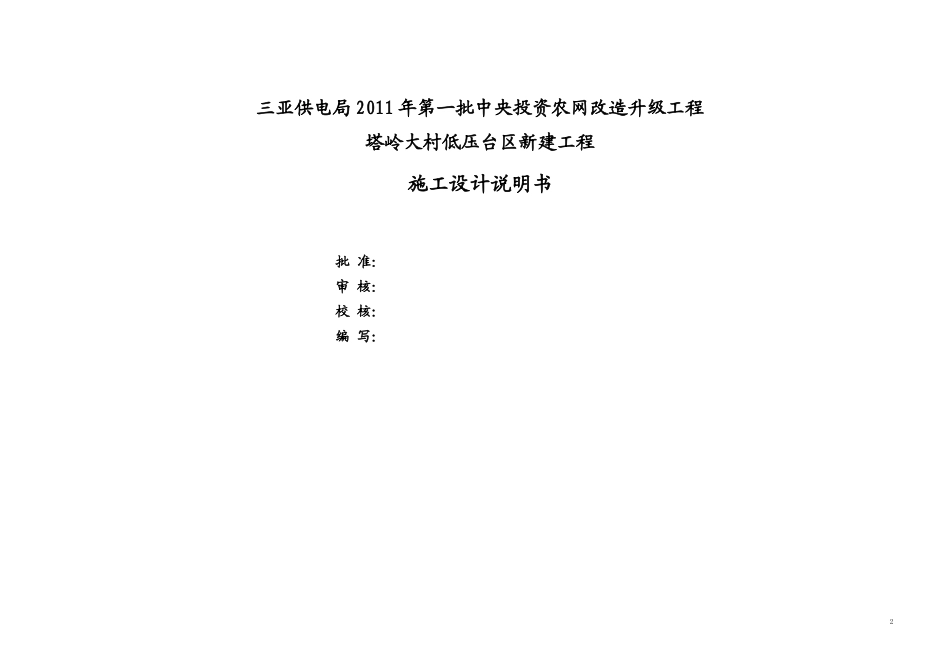

电力工程设计乙级：203137-sy三亚供电局2011年第一批中央投资农网改造升级工程塔岭大村低压台区新建工程施工设计图纸图号：NW11-1-02-38005批准：审核：校核：设计：广西绿能电力勘察设计有限公司二○一○年十二月南宁电力工程设计乙级：203137-sy三亚供电局2011年第一批中央投资农网改造升级工程塔岭大村低压台区新建工程施工设计说明书图号：NW11-1-02-38005-01广西绿能电力勘察设计有限公司二○一○年十二月南宁1三亚供电局2011年第一批中央投资农网改造升级工程塔岭大村低压台区新建工程施工设计说明书批准：审核：校核：编写：2施工设计说明一、设计依据受海南电网公司的设计委托书进行本次设计二、引用标准《海南省10kV及以下配网工程典型设计》GB50024-95《低压配电设计规范》GB50169-92《接地装置施工及验收规范》GB50258-96《1KV及以下配线工程施工及验收规范》三、工程概况1、本工程为塔岭大村低压台区新建工程，因用电量日益增长，原主线线径小，大部分是单相供电，供电半径较大，电压很低，影响居民生活和经济的发展，为解决以上问题需新建S11-250kVA变压器一台。2、新架设低压380V线路共0.554km,其中JKLYJ-120mm²/0.453km、JKLYJ-70mm²/0.101km。表箱引线BLV-25/0.2km。3、新立8米电杆18根、10米电杆1根,共19根。新制作拉线18组。4、重复接地2处，采用TN-C-S系统。四、技术要求（一）低压主干线（架空方式）1、低压主干线由综合计量箱馈出，采用双层绝缘导线，其架设应力求整齐美观尽量避免跨越建筑物和跨越街道。2、导线选择采用应符合国家电线产品的技术标准。3、低压主干线（架空方式）应有较大的适用性，其截面按长期规划（20年）一次选定，零线的截面宜与相线截面相同，不宜采用单相供电。4、从变压器低压桩头到综合计量的低压出线宜采用截面不小于主干线的低压绝缘线或电缆。5、低压导线排列宜采用水平排列和上下排列两种，水平排列宜采用横担支架沿墙敷设，上下排列一般采用街码沿墙敷设，特殊情况也采用水平排列。6、同一地区低压主接线的相线和零线与横担支架和街码上的排列应统一，零线应靠电杆或建筑物。7、导线的档距，电杆架设档距不宜大于30m，采用横担支架或街码敷设档距不宜大于4m。8、低压线架空不得越过10KV架空线路的联络开关，导线与拉线电杆成构架面的净距不得小于100毫米。9、绝缘导线主干线引出分支线采用并沟线夹连接，直线连接采用中间压接管，连接应牢固可靠，并做好绝缘处理。10、电杆应采用符合国家规定的预应力混凝土电杆。（二）接户线1、从低压主干线T接至客户室外第一支持点之间的线路或采用低压电缆T接至终端分支箱之间的线路，称为接户线。在人口密集的城市和有特殊要求的场所，接户线宜应采用电缆方式。接户线不宜跨越主要街道。2、架空方式时，接户线的档距不应大于25米，超过25米应装设接护杆，沿墙敷设的接户线，档距不应大于4米。4米以下线间距离100（毫米），4米以上的线间距离150（毫米）。3、接户线与建筑物有关部分的距离不小于下列数值：与接户线下方窗户的垂直距离0.3米；与接户线上方阳台窗户的垂直距离0.8米；与窗户或阳台折水平距离0.75米；与墙壁构架的距离0.05米。4、接户线与通讯或广播线等弱电线路交叉时，两线间的垂直距离不应小于下列数值：接户线在上方时0.6米；接户线在下方时0.3米。5、接户线的截面面按允许载流量和机械强度选择绝缘铝芯线不宜小于16mm2，铜芯线不宜小于10mm2。6、当接户线的材料与低压主接线的材料不一致时，应采取铜、铝过渡措施7、用于接户线的金具必须热镀锌，其表面不应有锌皮脱落及锈蚀等现象。装置在接户线上的瓷瓶，其工作电压不应低于500伏。瓷釉表面应光滑，无裂纹、破损现象。（三）进户线1、由接户线末端引到客户计量装置的一段导线称为进户线。2、进户线采用低压电缆或硬管布线方式，其长度一般不宜超过6米，最长不得超过10米。进户线应采用绝缘导线，其截面的选择应满足导线的安全截流量。铜芯线不得小于4mm2，铝芯线不得小于6mm2。3、居民住宅楼需要安装多只照明电能表箱时，一个单元只允许一个进户点。4、进户点的选择应符合下列条件：（1）、进户点处的建筑物应坚固，...
