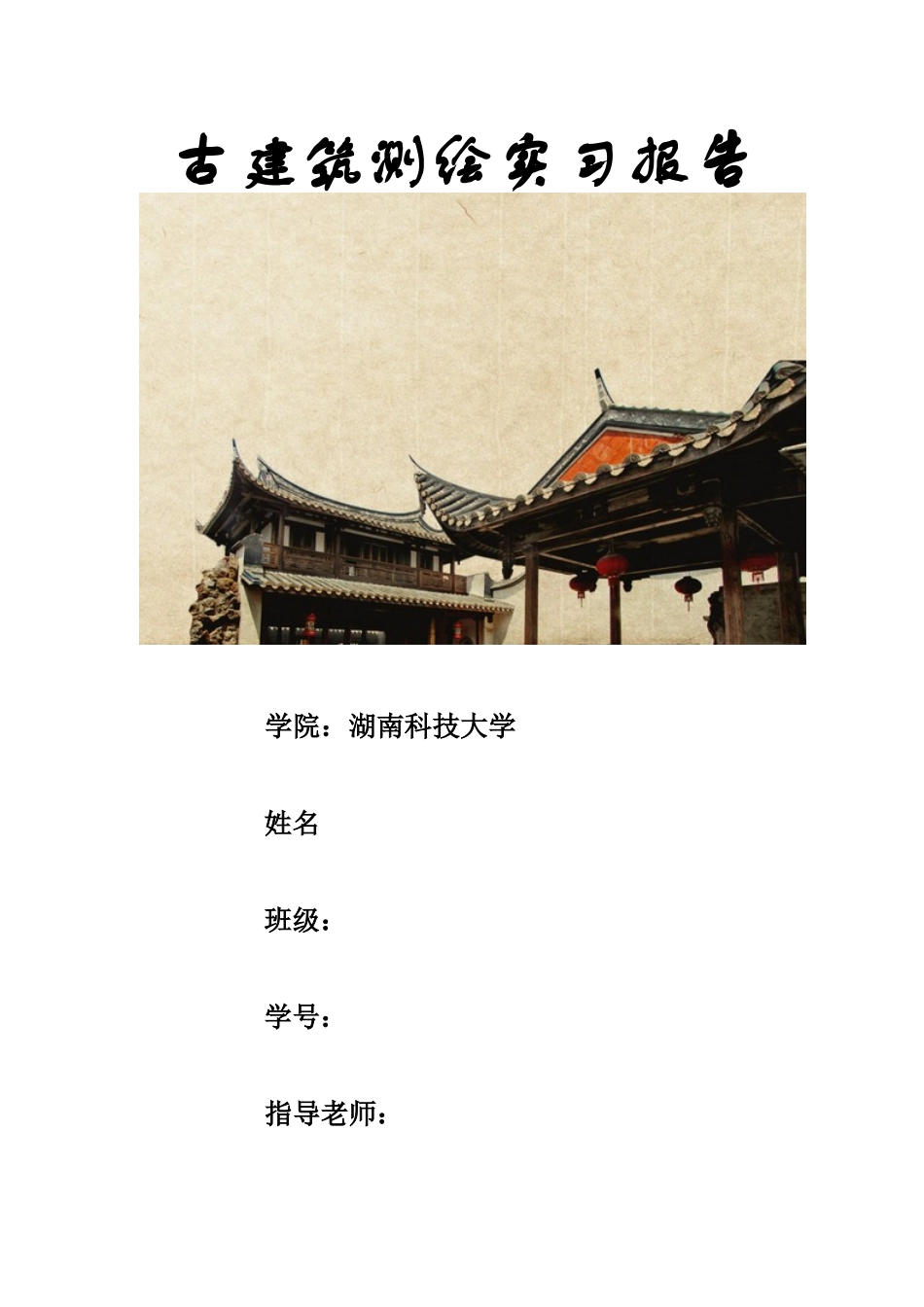

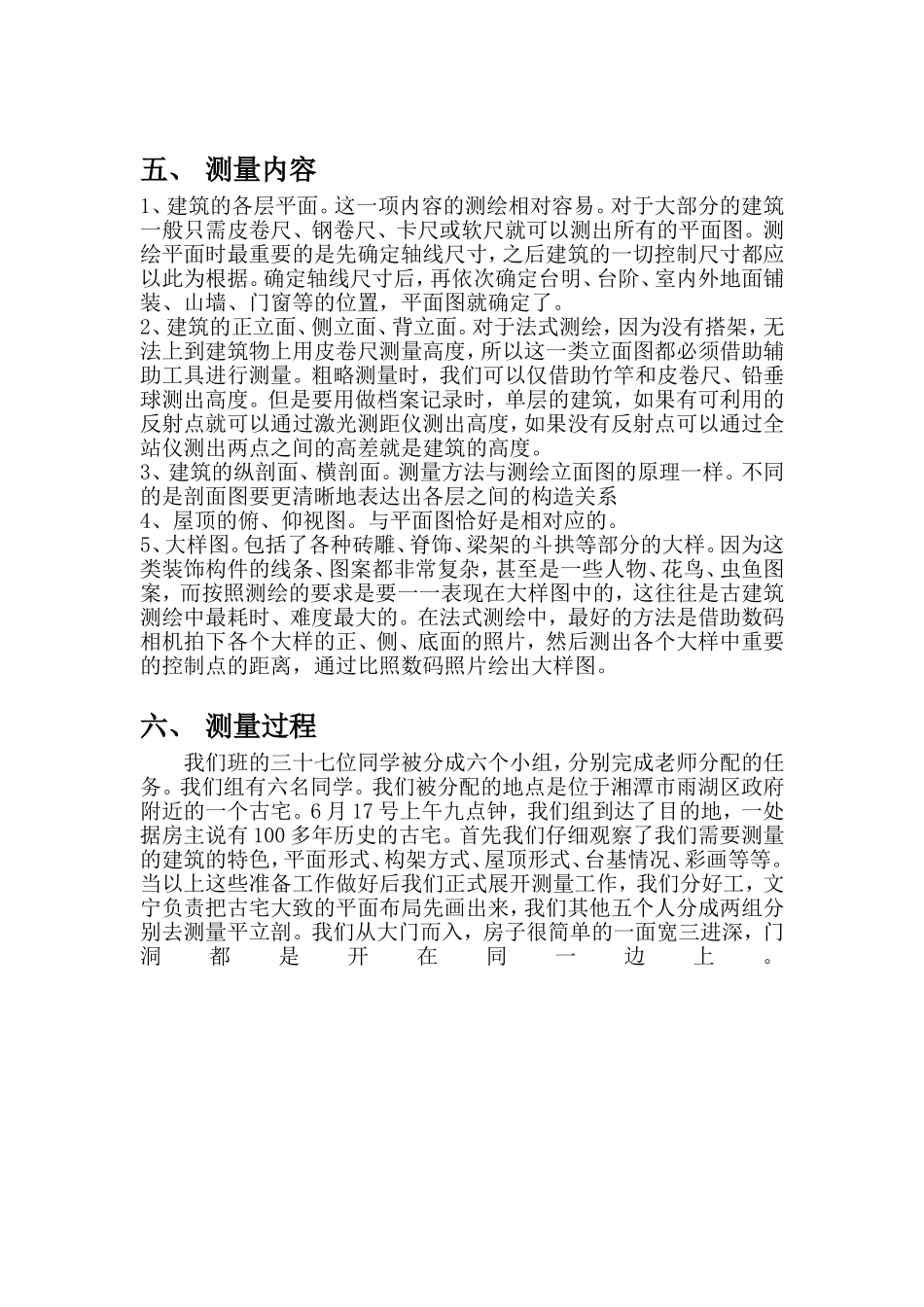

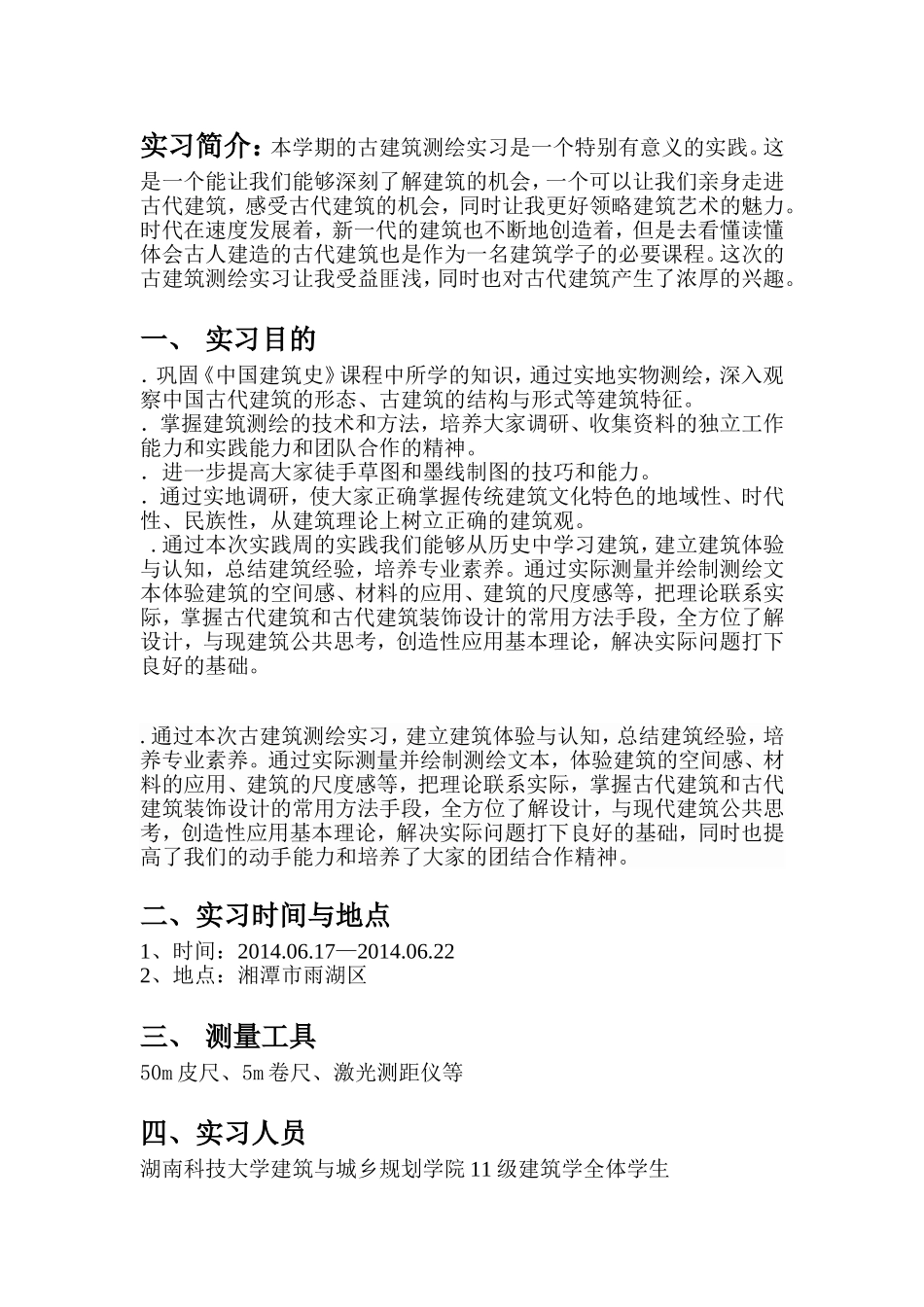

古建筑测绘实习报告学院：湖南科技大学姓名班级：学号：指导老师：实习简介：本学期的古建筑测绘实习是一个特别有意义的实践。这是一个能让我们能够深刻了解建筑的机会，一个可以让我们亲身走进古代建筑，感受古代建筑的机会，同时让我更好领略建筑艺术的魅力。时代在速度发展着，新一代的建筑也不断地创造着，但是去看懂读懂体会古人建造的古代建筑也是作为一名建筑学子的必要课程。这次的古建筑测绘实习让我受益匪浅，同时也对古代建筑产生了浓厚的兴趣。一、实习目的．巩固《中国建筑史》课程中所学的知识，通过实地实物测绘，深入观察中国古代建筑的形态、古建筑的结构与形式等建筑特征。．掌握建筑测绘的技术和方法，培养大家调研、收集资料的独立工作能力和实践能力和团队合作的精神。．进一步提高大家徒手草图和墨线制图的技巧和能力。．通过实地调研，使大家正确掌握传统建筑文化特色的地域性、时代性、民族性，从建筑理论上树立正确的建筑观。.通过本次实践周的实践我们能够从历史中学习建筑，建立建筑体验与认知，总结建筑经验，培养专业素养。通过实际测量并绘制测绘文本体验建筑的空间感、材料的应用、建筑的尺度感等，把理论联系实际，掌握古代建筑和古代建筑装饰设计的常用方法手段，全方位了解设计，与现建筑公共思考，创造性应用基本理论，解决实际问题打下良好的基础。.通过本次古建筑测绘实习，建立建筑体验与认知，总结建筑经验，培养专业素养。通过实际测量并绘制测绘文本，体验建筑的空间感、材料的应用、建筑的尺度感等，把理论联系实际，掌握古代建筑和古代建筑装饰设计的常用方法手段，全方位了解设计，与现代建筑公共思考，创造性应用基本理论，解决实际问题打下良好的基础，同时也提高了我们的动手能力和培养了大家的团结合作精神。二、实习时间与地点1、时间：2014.06.17—2014.06.222、地点：湘潭市雨湖区三、测量工具50m皮尺、5m卷尺、激光测距仪等四、实习人员湖南科技大学建筑与城乡规划学院11级建筑学全体学生五、测量内容1、建筑的各层平面。这一项内容的测绘相对容易。对于大部分的建筑一般只需皮卷尺、钢卷尺、卡尺或软尺就可以测出所有的平面图。测绘平面时最重要的是先确定轴线尺寸，之后建筑的一切控制尺寸都应以此为根据。确定轴线尺寸后，再依次确定台明、台阶、室内外地面铺装、山墙、门窗等的位置，平面图就确定了。2、建筑的正立面、侧立面、背立面。对于法式测绘，因为没有搭架，无法上到建筑物上用皮卷尺测量高度，所以这一类立面图都必须借助辅助工具进行测量。粗略测量时，我们可以仅借助竹竿和皮卷尺、铅垂球测出高度。但是要用做档案记录时，单层的建筑，如果有可利用的反射点就可以通过激光测距仪测出高度，如果没有反射点可以通过全站仪测出两点之间的高差就是建筑的高度。3、建筑的纵剖面、横剖面。测量方法与测绘立面图的原理一样。不同的是剖面图要更清晰地表达出各层之间的构造关系4、屋顶的俯、仰视图。与平面图恰好是相对应的。5、大样图。包括了各种砖雕、脊饰、梁架的斗拱等部分的大样。因为这类装饰构件的线条、图案都非常复杂，甚至是一些人物、花鸟、虫鱼图案，而按照测绘的要求是要一一表现在大样图中的，这往往是古建筑测绘中最耗时、难度最大的。在法式测绘中，最好的方法是借助数码相机拍下各个大样的正、侧、底面的照片，然后测出各个大样中重要的控制点的距离，通过比照数码照片绘出大样图。六、测量过程我们班的三十七位同学被分成六个小组，分别完成老师分配的任务。我们组有六名同学。我们被分配的地点是位于湘潭市雨湖区政府附近的一个古宅。6月17号上午九点钟，我们组到达了目的地，一处据房主说有100多年历史的古宅。首先我们仔细观察了我们需要测量的建筑的特色，平面形式、构架方式、屋顶形式、台基情况、彩画等等。当以上这些准备工作做好后我们正式展开测量工作，我们分好工，文宁负责把古宅大致的平面布局先画出来，我们其他五个人分成两组分别去测量平立剖。我们从大门而入，房子很简单的一面宽三进深，门洞都是开在同一边上。房主应该有很久都没有住过了，整个宅子满目灰尘。进入中间房子的时候...
