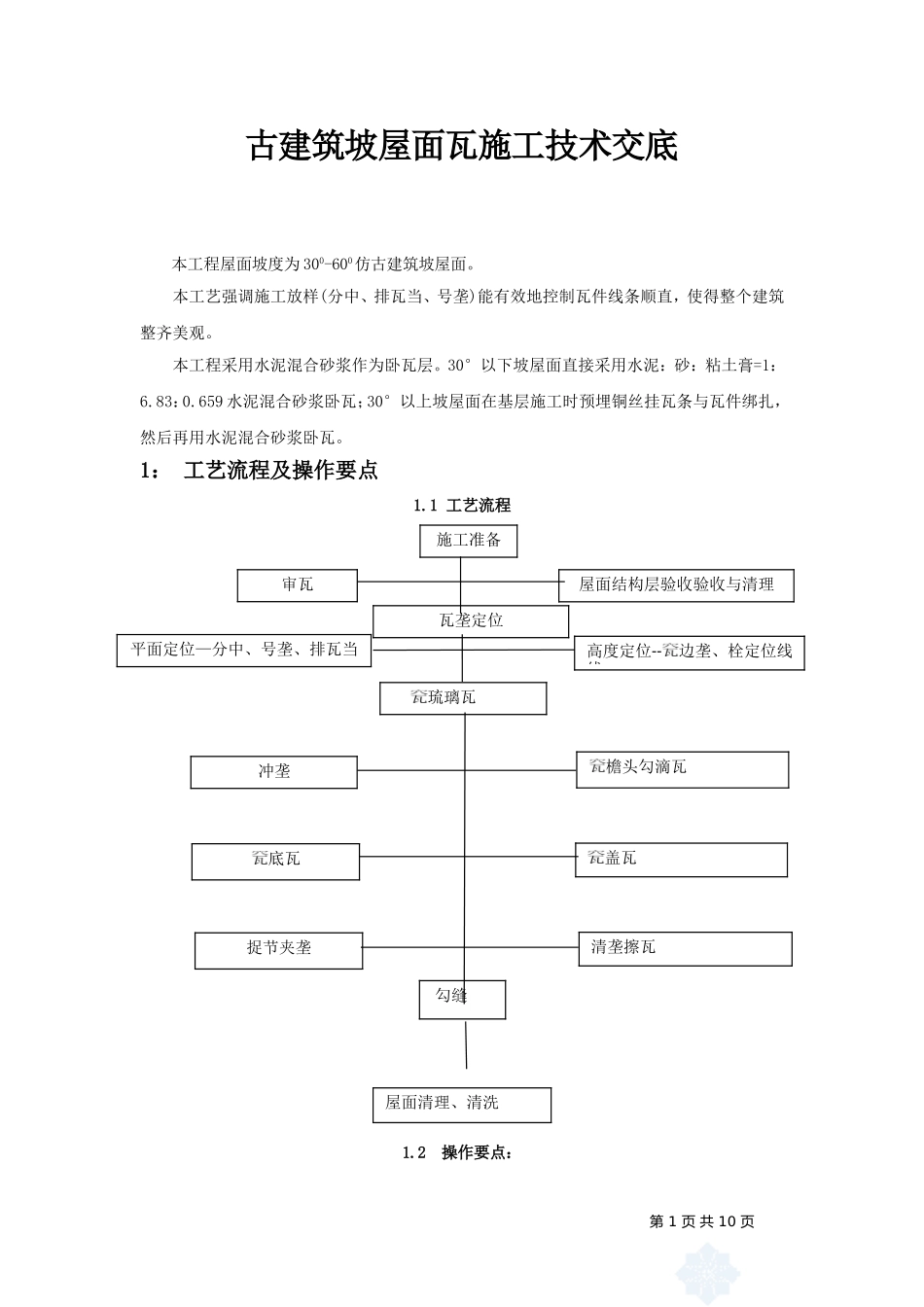

古建筑坡屋面瓦施工技术交底本工程屋面坡度为300-600仿古建筑坡屋面。本工艺强调施工放样(分中、排瓦当、号垄)能有效地控制瓦件线条顺直，使得整个建筑整齐美观。本工程采用水泥混合砂浆作为卧瓦层。30°以下坡屋面直接采用水泥：砂：粘土膏=1：6.83：0.659水泥混合砂浆卧瓦；30°以上坡屋面在基层施工时预埋铜丝挂瓦条与瓦件绑扎，然后再用水泥混合砂浆卧瓦。1：工艺流程及操作要点1.1工艺流程1.2操作要点：第1页共10页施工准备审瓦瓦垄定位琉璃瓦底瓦冲垄平面定位—分中、号垄、排瓦当捉节夹垄屋面结构层验收验收与清理高度定位--边垄、栓定位线线檐头勾滴瓦盖瓦清垄擦瓦勾缝屋面清理、清洗1.2.1施工准备1基层验收1）组织对上一道工序的验收，清除砼基层表面的残留隔离剂、砂浆和灰尘等，并对屋面凸出部位和蜂窝等进行处理。2）对30°以上坡屋面采用预埋铜丝挂瓦条，在基层施工应注意检查，确保铜丝挂瓦条在间距、位置、数量能满足要求。2安排专人对瓦件进行挑选。1）采取手敲、听声，尺量、分类堆放等手段对琉璃瓦色泽进行选择和外行尺寸分类。对于不合格的一律剔除。同一坡面选择同一色泽瓦，不能掺合使用，以达到整体色泽相协调。2）提前四小时将瓦用清水浸泡，贴前取出凉干，瓦面无水渍方可使用。1.2.2瓦垄定位1、平面定位----分中、号垄、排瓦当（以歇山屋顶为例）（1）歇山前后坡分中号垄1)在屋脊部位找出屋顶正中点，此点即为坐中底瓦的中点。2)两端从博缝外皮往里返，找出两个瓦口的位置和第二块瓦口的中点，这个中点就是边垄底瓦中。3)将上述三个中点号在脊部灰背上。4)将这三个中点平移到檐头连檐上并钉好五个瓦口。5)在钉好的瓦口间赶排瓦当(图1.2.1)。（2）撒头分中号垄方法：1)量出前后坡檐头边垄中点至翼角转角处的距离，按照同样的距离，向撒头量出撒头部位边垄中。2)撒头正中即为撒头坐中底瓦中。3)按照这三个中，钉好三个瓦口。4)在这三个瓦口之间赶排瓦当。5)将各垄盖瓦中平移到上端小红山附近，并在灰背上号出标记。翼角部分同庑殿翼角作法。翼角不分中，在前后坡和撒头钉好的瓦口连檐合角处之间赶排瓦当。应注意前后坡与撒头相交处的两个瓦口应比其他瓦口短2/10～3/10，否则勾头就压不住割角滴子瓦当瓦翅。2、高度定位----边垄、栓定位线在每坡两端边垄位置拴线、铺灰，各两趟底瓦、一趟盖瓦。歇山建筑要同时好排山勾滴。披水排山做法的，要下好披水檐，做好梢垄。两端的边垄应平行，囊(瓦垄的曲线)要一致，第2页共10页边垄囊要随屋顶囊。在实际操作中，完边垄后应调垂脊，调完垂脊后再瓦。以两端边垄盖瓦垄“熊背”为标准，在正脊、中腰和檐头位置拴三道横线，作为整个屋顶瓦垄的高度标准。脊上的叫“齐头线”，中腰的叫“楞线”或“腰线”，檐头的叫“檐口线”。脊上与檐头的两条线又可统称为上下齐头线，如果坡长屋大，可以拴三道楞线。如图1.2.2如图1.2.11.2.3檐头勾滴瓦勾滴即勾头瓦和滴水瓦(滴子)。檐头勾头和滴水瓦要拴两道线，一道线拴在滴水尖的位置，滴水瓦的高低和出檐均以此为标准。第二道线即冲垄之前拴好的“檐口线”，勾头的高低和出檐均以此为标准。滴子瓦的出檐最多不超过本身长度的一半，一般在6一lOcm之间。勾头出檐为瓦头(瓦当)的厚度，就是说，勾头要紧靠着滴子，勾头的高低以檐线为准滴子瓦蚰蜒当。勾头之下，应放一块遮心瓦(可以用碎瓦片代替)。遮心瓦的作用是遮挡勾头里的盖瓦灰。然后用钉子从勾头上的圆洞上钉入灰里，钉子上扣钉帽，内用麻刀灰塞严。在实际操作中，为防止钉帽损坏，往往最后扣安。为操作方便，檐头勾滴瓦可随每垄瓦进行。1.2.4板瓦、筒瓦：1屋面上瓦，要做到有序有计划上瓦，前后坡必须对称上瓦，不允许单坡一次性上瓦，并应合理均匀分布，便于操作，同时在操作中进行第二次审瓦，不准次瓦上屋面使用，确保质量。2底瓦拴好瓦刀线后，铺灰(或泥)底瓦(如图5.2.4)。如用泥(指掺灰泥)，还可在第3页共10页铺泥(术语称为“打泥”)后再泼上白灰浆，此做法为”坐浆”。底瓦灰(泥)的厚度一般为4cm。底瓦应窄头朝下，从下往上依次摆放。底瓦的搭接密度应能做到“三搭头”，即每三块瓦中，第一块与第三块能做到首尾搭头。“三...
