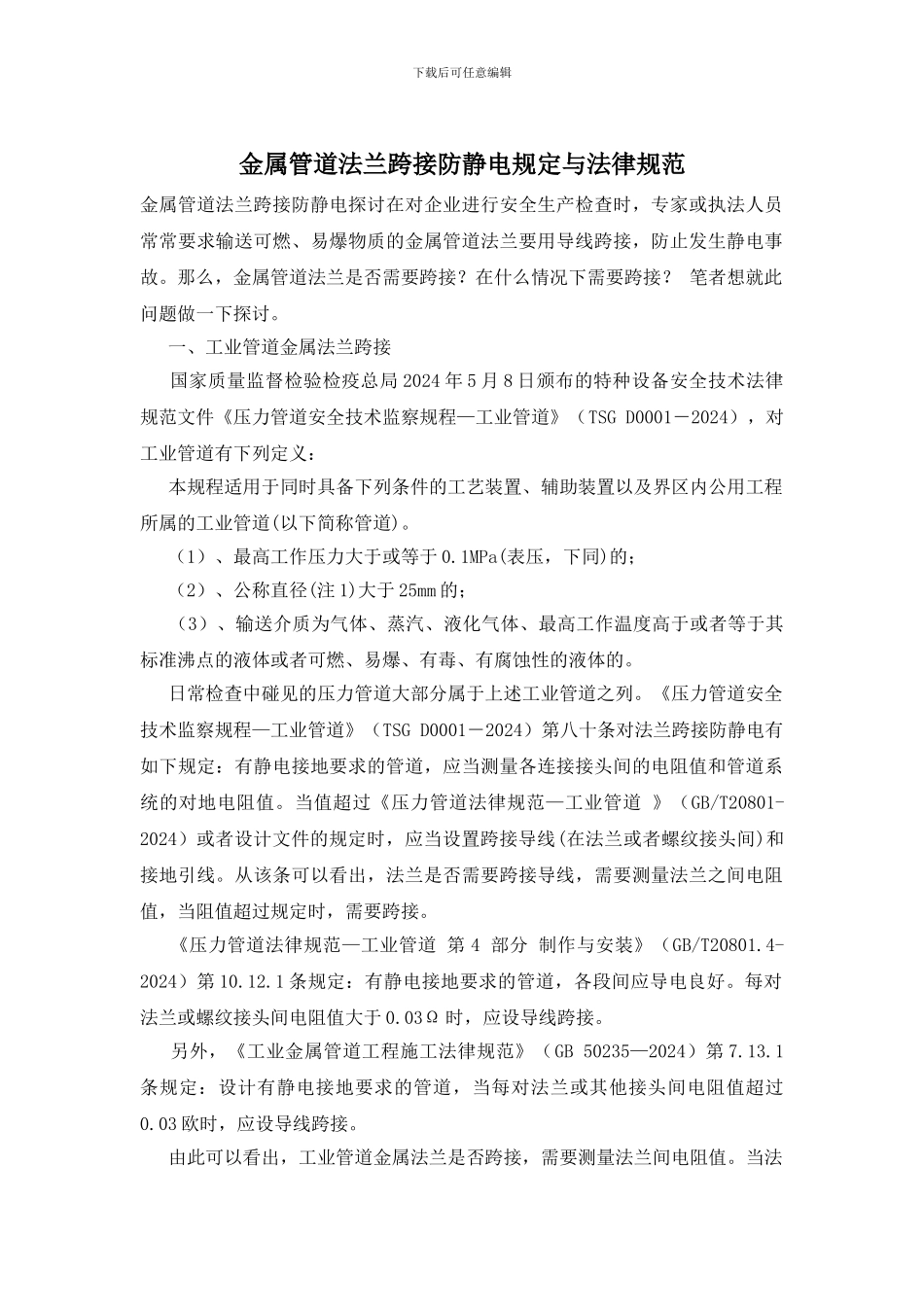

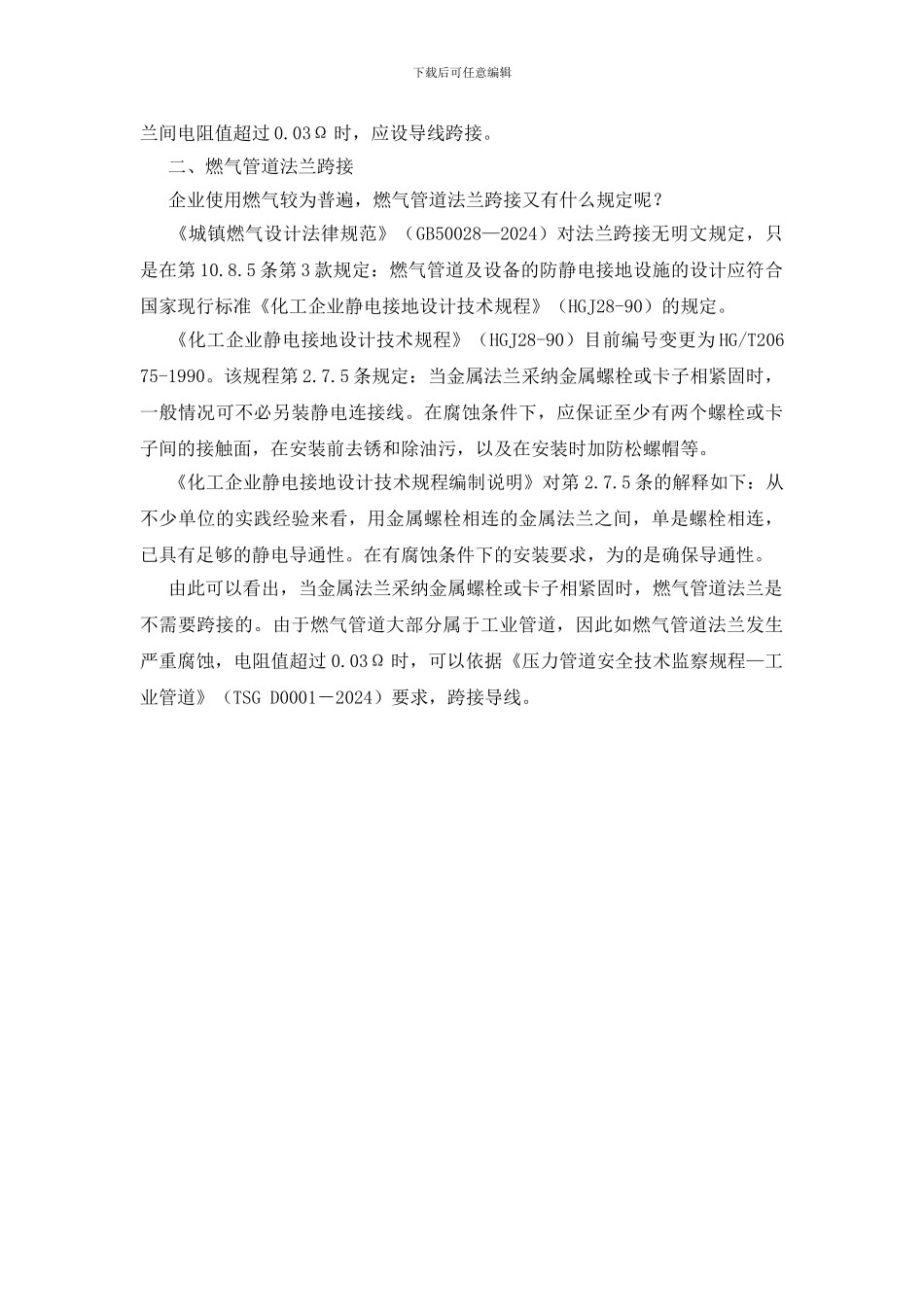

下载后可任意编辑金属管道法兰跨接防静电规定与法律规范金属管道法兰跨接防静电探讨在对企业进行安全生产检查时,专家或执法人员常常要求输送可燃、易爆物质的金属管道法兰要用导线跨接,防止发生静电事故。那么,金属管道法兰是否需要跨接?在什么情况下需要跨接? 笔者想就此问题做一下探讨。 一、工业管道金属法兰跨接 国家质量监督检验检疫总局 2024 年 5 月 8 日颁布的特种设备安全技术法律规范文件《压力管道安全技术监察规程—工业管道》(TSG D0001-2024),对工业管道有下列定义: 本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。 (1)、最高工作压力大于或等于 0.1MPa(表压,下同)的; (2)、公称直径(注 1)大于 25mm 的; (3)、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。 日常检查中碰见的压力管道大部分属于上述工业管道之列。《压力管道安全技术监察规程—工业管道》(TSG D0001-2024)第八十条对法兰跨接防静电有如下规定:有静电接地要求的管道,应当测量各连接接头间的电阻值和管道系统的对地电阻值。当值超过《压力管道法律规范—工业管道 》(GB/T20801-2024)或者设计文件的规定时,应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。从该条可以看出,法兰是否需要跨接导线,需要测量法兰之间电阻值,当阻值超过规定时,需要跨接。 《压力管道法律规范—工业管道 第 4 部分 制作与安装》(GB/T20801.4-2024)第 10.12.1 条规定:有静电接地要求的管道,各段间应导电良好。每对法兰或螺纹接头间电阻值大于 0.03Ω 时,应设导线跨接。 另外,《工业金属管道工程施工法律规范》(GB 50235—2024)第 7.13.1条规定:设计有静电接地要求的管道,当每对法兰或其他接头间电阻值超过0.03 欧时,应设导线跨接。 由此可以看出,工业管道金属法兰是否跨接,需要测量法兰间电阻值。当法下载后可任意编辑兰间电阻值超过 0.03Ω 时,应设导线跨接。 二、燃气管道法兰跨接 企业使用燃气较为普遍,燃气管道法兰跨接又有什么规定呢? 《城镇燃气设计法律规范》(GB50028—2024)对法兰跨接无明文规定,只是在第 10.8.5 条第 3 款规定:燃气管道及设备的防静电接地设施的设计应符合国家现行标准《化工企业静电接地设计技术规程》(HGJ28-90)的规定。 《化工...
