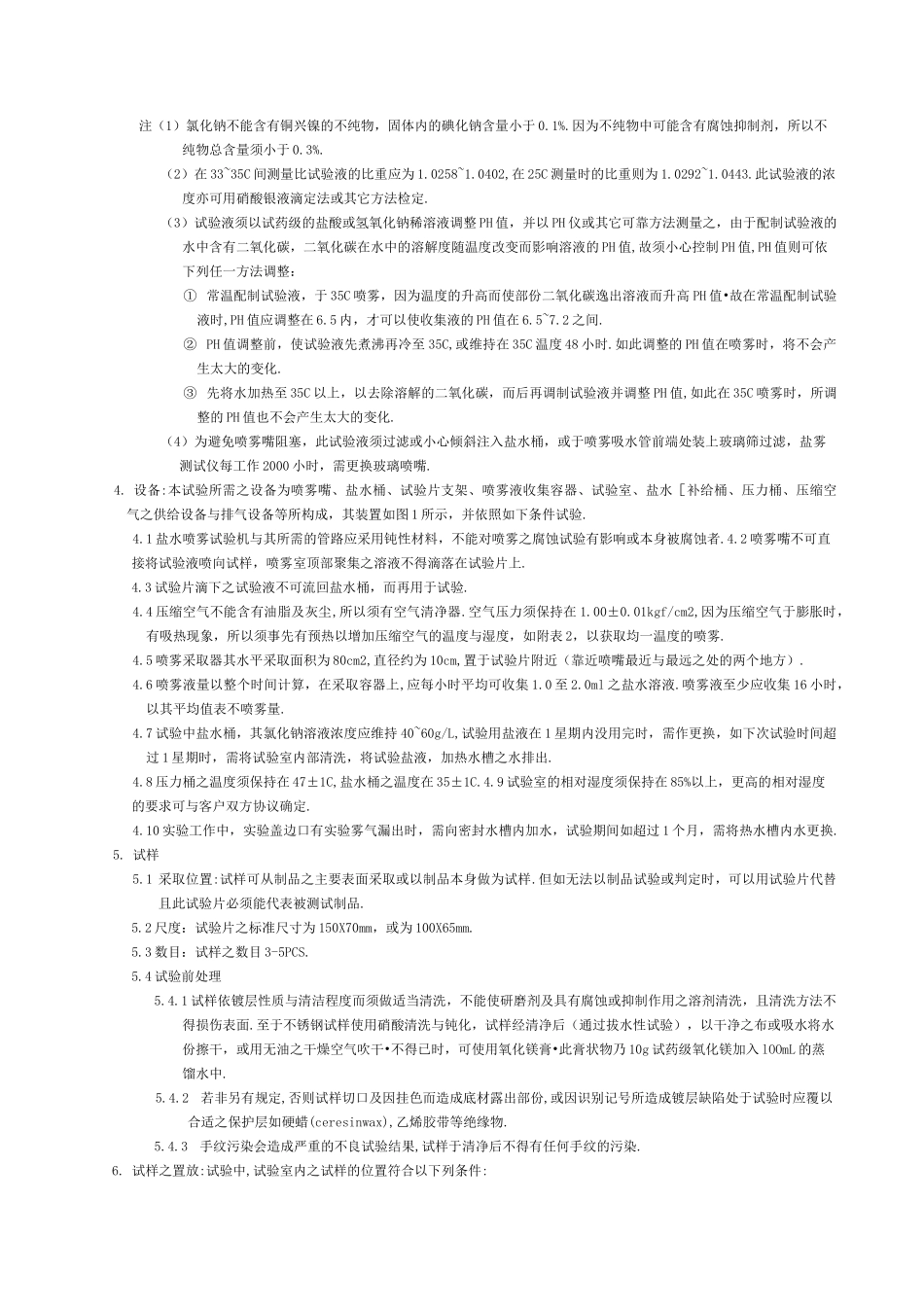

表面处理用中性盐雾试验作业指导书1.适用范围:本标准规定为各项金属底材于电镀后、有机或无机涂装后等各项表面处理用之盐水喷雾耐触性试验方法.2.试验方法:本法是使用盐水喷雾试验机将氯化纳溶液,以雾状喷于被覆膜上之一种腐蚀试验方法.试验的主要条件如表 1 所示.表 1 主要的试验条件项目配制时试验中备注氯化钠溶液浓度（g/L）5040~60最好每天标定浓度一次PH 值6.56.5-7.2收集后测定试验中的 PH 值压力桶压力（kgf/cm2）一2.00 土0.01连续不得中断喷嘴压力（kgf/cm2）一1.00 土0.01连续不得中断喷雾量(ml/80cm2/h)一1.0~2.0应至少收集 16 小时，求其平均值压力桶温度（°C）一47 土 1盐水桶温度（°C）一35 土 1试验室温度（C）一35 土 1每天至少测试两次，其间隔至少 7 小时试验时间一一即由开始喷雾至终了的连续时间,表 2.表 2 连续雾化时间表N0.材质表面处理方式连续雾化时间1铜镀镍12h镀锡8h先镀镍再镀锡24h镀金24h2SPCC（冷轧钢板）镀镍12h镀铬16h镀锡8h镀白锌24h镀蓝锌24h镀彩锌24h喷粉末涂料48h喷油漆48h3铝合金本色阳极氧化48h阳极发黑48h4螺丝类镀锌12h镀亮锌12h镀亮镍8h镀黑镍8h5SECC（镀锌钢板）8h6不锈钢96h3•试验液之配制:溶解氯化纳（化学纯、分析纯）于蒸馏水（或总溶解固体量小于 200ppm 以下的水中），调配成浓度为 5±0.1%的试验液.此试验液在 35°C 喷雾后，其收集液 PH 值应为 6.5~7.2.且喷雾前，此试验液不能含有浮态物.注（1）氯化钠不能含有铜兴镍的不纯物，固体内的碘化钠含量小于 0.1%.因为不纯物中可能含有腐蚀抑制剂，所以不纯物总含量须小于 0.3%.（2）在 33~35C 间测量比试验液的比重应为 1.0258~1.0402,在 25C 测量时的比重则为 1.0292~1.0443.此试验液的浓度亦可用硝酸银液滴定法或其它方法检定.（3）试验液须以试药级的盐酸或氢氧化钠稀溶液调整 PH 值，并以 PH 仪或其它可靠方法测量之，由于配制试验液的水中含有二氧化碳，二氧化碳在水中的溶解度随温度改变而影响溶液的 PH 值,故须小心控制 PH 值,PH 值则可依下列任一方法调整：① 常温配制试验液，于 35C 喷雾，因为温度的升高而使部份二氧化碳逸出溶液而升高 PH 值•故在常温配制试验液时,PH 值应调整在 6.5 内，才可以使收集液的 PH 值在 6.5~7.2 之间.② PH 值调整前，使试验液先煮沸再冷至 35C,或维持在 35C 温度 48 小时.如此调整的 PH 值在喷雾时，将不会产生太大的变化.③ 先...
